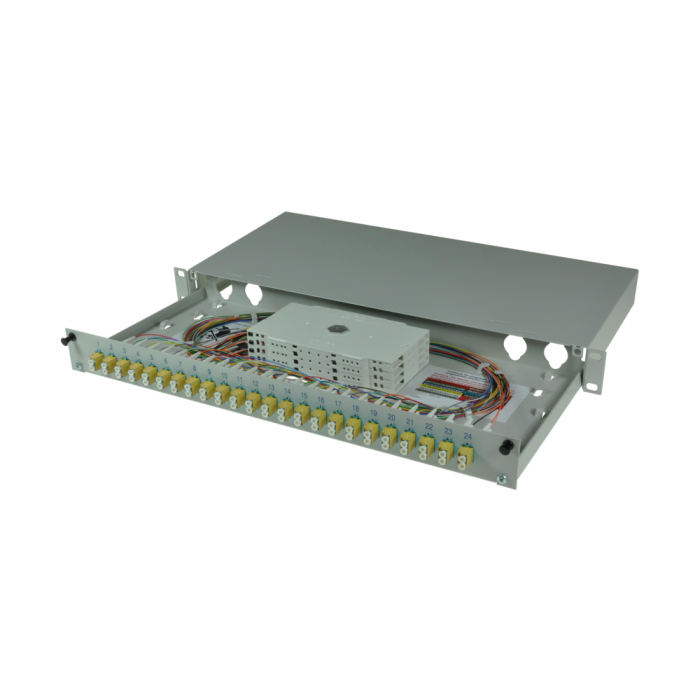

tBL® - LWL Spleißbox 19'' 1HE MM 24x LC Duplex OM2, spleißfertig vorbereitet
Artikelnummer
TBL-F24-24LCD50S
LWL Spleißbox 19" 1HE 210mm tief mit Deckel ausziehbar. Für die Aufnahme von bis zu 24 x LWL Duplex Kupplungen. Die Spleißbox ist optional mit farbigen Pigtailsätzen spleißfertig vorbereitet.
Bestückung
24 LC Duplex Kupplungen MM 48 LC Faserpigtails 50µ/125 OM2 2.0m 12 x Farben, spleißfertig vorbereitet 48 Crimpspleißschutz 4 Spleisskassetten 4 Spleisshalter 1 Spleissdeckel 1 Verschraubungen M20 für Kabeleinführung 1 Satz Käfig Muttern + Schrauben (M5)
Alternativbestückung
TBL-F24-xxLCD50yz (siehe unten)
xx
(01 - 24) Anzahl Duplex Kupplungen
y
(S)pleißfertig
z
(O)hne Crimpspleißschutz
tBL® - LWL Spleißbox 19"/1HE ausziehbar 210mm
Gehäuse
Stahlblech, ausziehbare Schublade, Frontplatte abnehmbar
Gehäusefarbe
RAL 7035
Kabeleinführung
Rückseitig: Über jeweils 2x metrische Verschraubungen (links und rechts)
Abmessungen
19'' 1HE 210mm tief
tBL® - LWL Frontplatte für LWL Spleißbox 19" 1HE 24x SC Simplex
Frontplattenfarbe
RAL 7035 lichtgrau glatt matt
Beschriftung
1 - 24 Siebdruck
Bestückung
Zur Aufnahme von bis zu 24x SC Simplex, LC Duplex, E2000 Simplex oder MPO Kupplungen
LC Duplex Adapter Keramik mit Flansch, beige
Typ
LC Duplex
Anwendung
Multimode OM2
Bauform
One-Piece mit Flansch
Einbauform
SC Simplex
Farbe
Beige
Hülse
Keramik
Klappe
-
Hersteller
tde
LWL LC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
Stecker Typ
LC Unibody Simplex
Gehäuse
Kunststoff, Beige
Ferrule
Keramik, Axial Gefedert
Bohrung in der Ferrule
126 µ
Steckzyklen
1.000
Betriebstemperatur
-40°C bis +75°C
Zugentlastung bis
100 N
Hersteller
tde
Optische Performance
Faser Typ Wellenlänge Einfügedämpfung typ. Einfügedämpfung max. Rückflussdämpfung min.
50/125µ OM2
LC
850 nm
≤ 0.25 dB
0.45 dB
30 dB
62.5/125µ OM1
LC
850 nm
≤ 0.25 dB
0.45 dB
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
LWL Kabel
Festader
Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
Nicht korrosive nach IEC 60754-2 und EN 50267
Flammwidrig nach IEC 60332-3C und EN 50266-2-4
Komplett trockener Aufbau
Metallfrei, keine Erdungsprobleme und Potentialverschleppung
Festadern für eine einfache und direkte Steckermontage
Eigenschaften
Faseranzahl
1 (Tight Buffer)
Ader-Ø
0.9 mm
Adergewicht
1 kg/km
Min. Biegeradius bei Installation
30 mm
Min. Biegeradius Betrieb
30 mm
Absetzbarkeit am Stück
1500 mm
Brandlast
0.15 MJ/m
Temperaturbereiche - Verlegung
-5 bis +50°C
Temperaturbereiche - Betrieb
-20 bis +60°C
Temperaturbereiche - Transport / Lagerung
-25 bis +70°C
Corning LWL 50/125µ OM2 Multimode Faser
Typ
Corning 50/125µ OM2 Multimode Faser
Hersteller
Corning
Optische Spezifikationen
Bandbreite
500 bei 850 nm / 500 bei 1300 nm
Dämpfung
Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km
Numerische Apertur
0.200 ± 0.015
Abmessungen
Kerndurchmesser
50.0 ± 3.0 µm
Manteldurchmesser
125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität
≤ 3.0 µm
Mantelunrundheit
< 2.0%
Kernunrundheit
≤ 5.0%
Beschichtungsdurchmesser
245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität
< 12 µm
Umweltspezifikationen
Umwelttest Testbedingung Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit
-60°C bis +85°C
≤ 0.20
Temperatur-Feuchtigkeitszyklus
-10°C bis +85°C und 4% bis 98% RH
≤ 0.20
Betriebstemperaturbereich
-60°C bis +85°C
Mechanische Spezifikationen
Zugfestigkeitstest
Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge
Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich.
Charakteristische Eigenschaften
Differenz des Brechungsindex
2%
Effektiver Gruppen-Brechungsindex
850 nm: 1.490 1300 nm: 1.486
Korrosions-Faktor (Nd)
20
Abstreifkraft der Faserbeschichtung
Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion
Nulldispersionswellenlänge (λ0 ): 1300 nm ≤ λ0 ≤ 1320 nm Nulldispersionssteigung (S0 ): ≤ 0.101 ps/(nm²*km)
LWL Spleißkassette für bis zu 24x Spleiße
Typ
Spleißkassette
Abmessungen
155 x 92 x 8 mm
Material
Helles ABS, ähnlich RAL 1013
LWL Spleißhalter für 12x Crimpspleißschutz
Typ
Spleißhalter für 12x Crimpspleißschutz
Abmessungen
40 x 26 x 6 mm
Material
Helles ABS, ähnlich RAL 1013
LWL Crimpspleißschutz
Typ
Crimpspleißschutz
Abmessungen
31 x 3 x 1 mm
LWL Kassettendeckel für Spleiß- und Überlängenkassette lang
Typ
Kassettendeckel lang
Abmessungen
155 x 92 x 2 mm
Material
Helles ABS, ähnlich RAL 1013
Kabelbinder
Typ
Kabelbinder
Abmessungen
75 x 2.5 mm
LWL Gegenmutter für Kabelverschraubung M20, lichtgrau
Typ
Gegenmutter für Kabelverschraubung M20
Farbe
lichtgrau
LWL Kabelverschraubung M20, lichtgrau
Typ
Kabelverschraubung M20
Farbe
lichtgrau
Befestigungsset M5 für Spleißboxen
Typ
Befestigungsset M5
4er Set (Käfigmutter, Linsenschraube, Zierscheibe)
Mehr Informationen
Lieferzeit
5-10 Werktage
Hersteller
tde
Systeme
tBL® - tde Basic Link (LWL-Verteiler)
Kategorie
LWL Spleißboxen
Medienobjekte
Steckertyp (Seite 1)
LC Duplex, LC Simplex
Fasertyp
50/125 µm OM2
Typ
LC
Adapterfarbe
Beige
Frontplatte
RAL 7035 lichtgrau glatt matt
Verteilertyp
tBL® - 19“ LWL Verteilerbox
