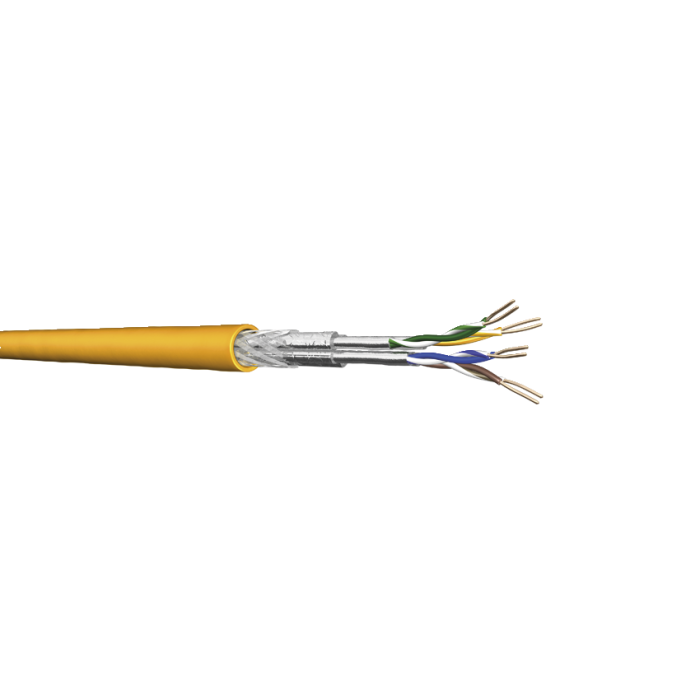

tBL® - S/FTP 4P AWG22/1 Cat.7 LSHF-FR
Artikelnummer
TBL-1500-22
Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.5; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
ISDN; TPDDI; ATM CATV, Breitband-Video, SOHO-Verkabelung
Geltende Normen
EN 50173-1; EN 50288-9-1;
ISO/IEC 11801;
IEC 61156-5; IEC61156-7
Flammwidrigkeit
LSHF-FR (FRNC-C): IEC 60754-2; IEC 61034; IEC 60332-1; IEC 60332-3-24
| Leiter | Cu-Draht, blank Ø 0.64 mm (AWG 22) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.6 mm |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Gesamtschirm | Cu-Geflecht verzinnt (ca. 62%) |
| Schutzmantel | LSHF-FR, Gelb RAL 1028 |
| Minimale Biegeradien | ohne Zugbelastung | 4 x D |
| mit Zugbelastung | 8 x D | |
| Betriebstemperaturenbereich | ruhend |
-20°C bis +60°C |
| bewegt | 0°C bis +50°C |
| Schleifenwiderstand | ≤ 110 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiederstand | (500V) | ≥ 5000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1200 pF/km |
| Mitltlerer Wellenwiderstand | bei 100 MHz | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 74% | |
| Signallaufzeit | 450 ns/100m | |
| Laufzeitunterschied | 15 ns/100m | |
| Prüfspannung | (DC, 1min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiderstand | bei 1 MHz | ≤ 5 mΩ/m |
| bei 10 MHz | ≤ 5 mΩ/m | |
| bei 30 MHz | ≤ 10 mΩ/m | |
| bei 100 MHz | ≤ 20 mΩ/m | |
| Kopplungsdämpfung | ≥ 85 dB |
| F MHZ | Dämpfung dB/100m | NEXT dB | PS- NEXT dB | ACR dB/100m | PS-ACR dB/100m | ELFEXT dB/100m | PS- ELFEXT dB/100m | Rückfluss- dämpfung dB |
|---|---|---|---|---|---|---|---|---|
| 1 | 1.7 | 100 | 97 | 98 | 95 | 100 | 97 | 23 |
| 4 | 3.3 | 100 | 97 | 97 | 94 | 97 | 94 | 26 |
| 10 | 5.1 | 100 | 97 | 95 | 92 | 95 | 92 | 28 |
| 16 | 6.5 | 100 | 92 | 94 | 91 | 90 | 87 | 28 |
| 20 | 7.3 | 100 | 90 | 93 | 90 | 90 | 87 | 28 |
| 31.25 | 9.1 | 100 | 90 | 91 | 88 | 90 | 87 | 27 |
| 62.50 | 12.8 | 100 | 90 | 87 | 84 | 85 | 82 | 25 |
| 100 | 16.3 | 100 | 87 | 83 | 80 | 80 | 77 | 23 |
| 155 | 20.3 | 95 | 87 | 75 | 72 | 78 | 75 | 21 |
| 200 | 23.0 | 95 | 87 | 72 | 69 | 75 | 72 | 21 |
| 250 | 25.8 | 90 | 87 | 64 | 61 | 69 | 66 | 20 |
| 300 | 28.3 | 89 | 85 | 61 | 58 | 65 | 62 | 20 |
| 600 | 40.2 | 85 | 82 | 45 | 42 | 45 | 42 | 20 |
| 1000 | 52.1 | 83 | 80 | 31 | 28 | 40 | 37 | 20 |
| 1200 | 57.1 | 83 | 80 | 26 | 23 | 35 | 32 | 18 |
| 1400 | 61.3 | 81 | 78 | 21 | 18 | 30 | 27 | 16 |
| 1500 | 64.1 | 80 | 77 | 16 | 13 | 28 | 25 | 16 |
| Außendurchmesser | 8.5 mm |
| Brandlast | 674 MJ/km |
| Gewicht | 73 kg/km |
| Cu-Zahl | 45 |
| Zugkraft | 150 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBL® - tde Basic Link (TP) |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Verlegekabel |
| Performance | Cat.7 |
