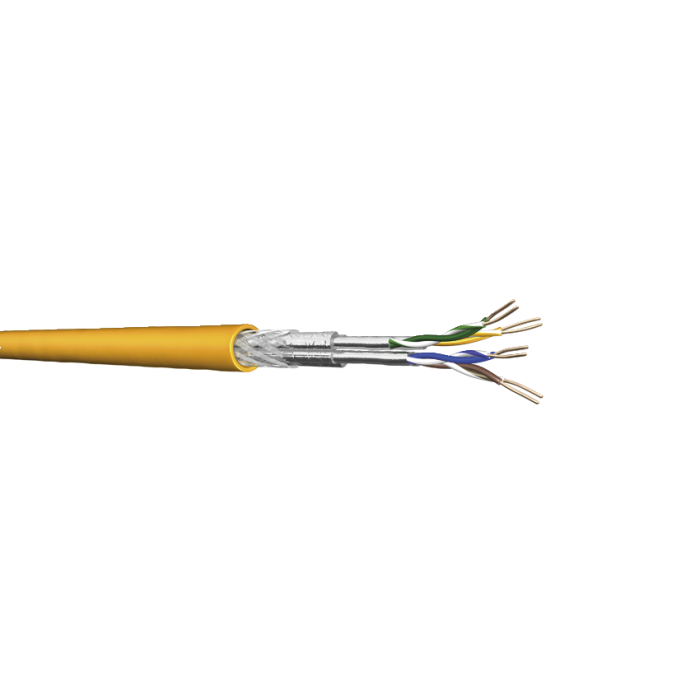

tBL® - S/FTP 4P AWG23/1 Cat.7A LSHF-FR
Artikelnummer
TBL-1200-23
Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 10GBase-T; IEEE 802.5
ISDN, TPDDI, ATM, CATV, Breitband-Video
Power over Ethernet (PoE) / PoE+
Geltende Normen
EN 50173-1; EN 50288-9-1; ISO/IEC 11801; IEC61156-5; IEEE 802.3at
Flammwidrigkeit
LSHF-FR (LSOH-FR): IEC 60332-1; IEC 60332-3-24; IEC 60754-2; IEC 61034; EN 50399 Class Dca
| Leiter | Cu-Draht, blank Ø 0.58 mm (AWG 23/1) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.4 mm |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Gesamtschirm | Cu-Geflecht verzinnt (ca. 65%) |
| Schutzmantel | LSHF-FR, Gelb RAL 1028 |
| Minimale Biegeradien | ohne Zugbelastung | ≥ 30 mm |
| mit Zugbelastung | ≥ 60 mm | |
| Betriebstemperaturenbereich | ruhend |
-20°C bis +60°C |
| bewegt | 0°C bis +50°C |
| Schleifenwiderstand | ≤ 135 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiederstand | (500V) | ≥ 5000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1500 pF/km |
| Mitltlerer Wellenwiderstand | bei 100 MHz | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 76% | |
| Signallaufzeit | 439 ns/100m | |
| Laufzeitunterschied | 12 ns/100m | |
| Prüfspannung | (DC, 1min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiderstand | bei 1 MHz | ≤ 5 mΩ/m |
| bei 10 MHz | ≤ 5 mΩ/m | |
| bei 30 MHz | ≤ 10 mΩ/m | |
| Kopplungsdämpfung | ≥ 85 dB |
| F MHZ | Dämpfung dB/100m | NEXT dB | PS- NEXT dB | ACR dB/100m | PS-ACR dB/100m | ACRF dB/100m | PS- ACRF dB/100m | Rückfluss- dämpfung dB |
|---|---|---|---|---|---|---|---|---|
| 1 | 1.8 | 100 | 97 | 98 | 95 | 105 | 103 | 22 |
| 4 | 3.4 | 100 | 97 | 97 | 94 | 93 | 91 | 25 |
| 10 | 5.4 | 100 | 97 | 95 | 92 | 85 | 83 | 27 |
| 16 | 6.8 | 100 | 97 | 93 | 90 | 81 | 79 | 27 |
| 20 | 7.7 | 100 | 97 | 92 | 89 | 79 | 77 | 26 |
| 31.2 | 9.6 | 100 | 97 | 90 | 87 | 75 | 73 | 24 |
| 62.5 | 13.7 | 100 | 97 | 86 | 83 | 69 | 67 | 22 |
| 100 | 17.4 | 100 | 97 | 83 | 80 | 65 | 63 | 21 |
| 125 | 18.6 | 95 | 92 | 76 | 73 | 63 | 61 | 21 |
| 155 | 19.5 | 95 | 92 | 75 | 69 | 61 | 59 | 20 |
| 175 | 22.1 | 92 | 89 | 70 | 67 | 60 | 58 | 20 |
| 200 | 25.0 | 92 | 89 | 67 | 64 | 59 | 57 | 20 |
| 250 | 28.1 | 90 | 87 | 62 | 59 | 57 | 55 | 19 |
| 300 | 30.9 | 89 | 86 | 58 | 55 | 55 | 53 | 19 |
| 450 | 37.4 | 87 | 84 | 50 | 47 | 52 | 50 | 19 |
| 600 | 44.8 | 85 | 82 | 40 | 37 | 49 | 47 | 19 |
| 750 | 50.5 | 83 | 80 | 32 | 29 | 59 | 56 | 19 |
| 900 | 55.9 | 82 | 79 | 26 | 23 | 58 | 55 | 19 |
| 1000 | 58.5 | 82 | 79 | 24 | 21 | 57 | 54 | 19 |
| 1200 | 63.4 | 81 | 78 | 19 | 16 | 52 | 49 | 17 |
| Außendurchmesser | 7.8 mm |
| Brandlast | 589 MJ/km |
| Gewicht | 68 kg/km |
| Cu-Zahl | 39 |
| Zugkraft | 340 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBL® - tde Basic Link (TP) |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Verlegekabel |
| Kabelfarbe | Gelb |
| Performance | Cat.7A |
