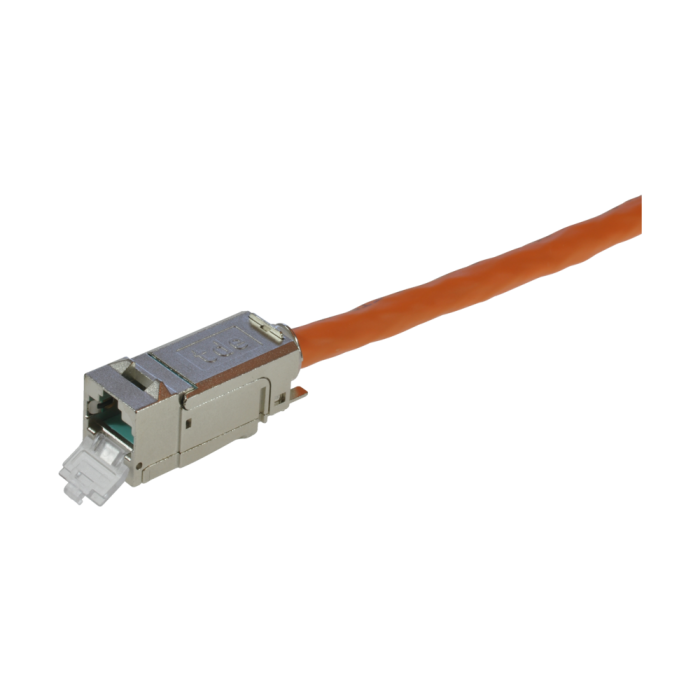

tBL® - TP Verlegekabel beids. 2x RJ45 Keystone Modul Cat.6A UC900 SS23 Duplex
Artikelnummer
T-T6K/T6K-N23Dxxxx
tBL® - TP Verlegekabel beids. 2x RJ45 Keystone Modul Cat.6A UC900 SS23 Duplex
| xxxx | Länge in cm |
tBL® - RJ45 Keystonemodul Cat.6A ISO/IEC inkl. Termination Block AWG 22-24
| Typ | RJ45 Buchse geschirmt |
| Steckverbindernorm | IEC 60603-7-5-1 |
| Einbaumaß | 19.3 x 14.7 mm |
| Steckkraft | ≤ 30 N |
| Steckzyklen (RJ45 Seite) | ≥ 750 |
| Steckzyklen (Rückseite) | ≥ 100 |
| Werkstoff Gehäuse | Zinkdruckguss vernickelt |
| Werkstoff Isolierteile | PC aqua |
| Goldauflage im Kontaktbereich | 50 µ" |
| Goldauflage Schneidklemmkontakte | 30 µ" |
| Kabeldurchmesser | 5-10 mm |
| Anschlussklasse | IP20 |
| Temperaturbereich | -40°C bis +70°C |
| Kontaktwiderstand | ≤ 20 mΩ |
|
Isolationswiderstand zwischen den Kontakten |
≥ 500 MΩ |
|
Spannungsfestigkeit Kontakt - Kontakt |
≥ 1000 V DC/AC |
|
Spannungsfestigkeit Kontakt - Schirm |
≥ 1500 V DC/AC |
|
Strombelastbarkeit bei 50°C |
1.25 A |
|
PoE+ gemäß IEEE 802.3at |
PoE+ |
| 10 GbE | wird unterstützt |
| Cat.6A | ISO/IEC 11801 AM1 und AMD2, Linklänge: größer 1 m |
tBL® - Termination Block AWG 22-24, transparent-gelb für Installationskabel
| Aufbau | Kunststoff mit Schneid-Klemm-Verbindung |
| Goldauflage Termination Block | 30 µ" |
| Farbe | Transparent-gelb |
| Einsatzbereich | Installationskabel mit Volldraht (Solid Wire) AWG 22 bis AWG 24 und flex. |
| Eine Installationshilfe mit Farbcodes zur Belegung nach EIA/TIA 568 A und B befindet sich als Fähnchen am Stecker. |
Draka - UC900 SS23 Cat.7 S/FTP 2x4P LSHF-(FR)
| Leiter | Cu-Draht, blank Ø 0.56 mm (AWG 23/1) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.38 mm |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PiMF) zur Seele |
| Gesamtschirm | Cu-Geflecht verzinnt |
| Schutzmantel | LSHF, orange RAL 2003 |
| Minimale Biegeradien | ohne Zugbelastung | ≥ 30 mm |
| mit Zugbelastung | ≥ 60 mm | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis +60°C |
| Bewegt | 0°C bis +50°C |
| Schleifenwiderstand | ≤ 154 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiederstand | (500V) | ≥ 5000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1500 pF/km |
| Wellenwiderstand | (1-100) MHz | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 79% | |
| Signallaufzeit | ≤ 425 ns/100m | |
| Laufzeitunterschied | ≤ 9ns/100m | |
| Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungswiderstand | bei 1 MHz | 5 mΩ/m |
| bei10 MHz | 5 mΩ/m | |
|
bei 30 MHz |
10 mΩ/m | |
| Kopplungsdämpfung | 85 dB | |
| Trennklasse gem. EN 50174-2 | "d" |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS- NEXT dB | ACR dB/100m | PS-ACR dB/100m | ELFEXT dB/100m | PS- ELFEXT dB/100m | Rückfluss- dämpfung dB |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.8 | 104 | 101 | 102 | 99 | 105 | 105 | - |
| 4.0 | 3.4 | 100 | 97 | 97 | 94 | 105 | 102 | 27 |
| 10.0 | 5.4 | 100 | 97 | 95 | 92 | 97 | 94 | 30 |
| 16.0 | 6.8 | 100 | 97 | 93 | 90 | 93 | 90 | 30 |
| 20.0 | 7.7 | 100 | 97 | 92 | 89 | 91 | 88 | 30 |
| 31.2 | 9.6 | 100 | 97 | 90 | 87 | 87 | 84 | 30 |
| 62.5 | 13.7 | 100 | 97 | 86 | 83 | 81 | 78 | 30 |
| 100.0 | 17.4 | 100 | 97 | 83 | 80 | 77 | 74 | 30 |
| 125.0 | 19.5 | 95 | 92 | 75 | 72 | 75 | 72 | 26 |
| 155.5 | 21.9 | 94 | 91 | 72 | 69 | 73 | 70 | 26 |
| 175.0 | 23.3 | 93 | 90 | 70 | 67 | 72 | 69 | 25 |
| 200.0 | 25.0 | 92 | 89 | 67 | 64 | 71 | 68 | 25 |
| 250.0 | 28.1 | 90 | 87 | 62 | 59 | 69 | 66 | 24 |
| 300.0 | 30.9 | 89 | 86 | 58 | 55 | 67 | 64 | 24 |
| 450.0 | 38.3 | 87 | 84 | 48 | 45 | 64 | 61 | 23 |
| 600.0 | 44.8 | 85 | 82 | 40 | 37 | 61 | 58 | 22 |
| 750.0 | 52.0 | 83 | 80 | 31 | 28 | 59 | 56 | 21 |
| 900.0 | 59.4 | 82 | 79 | 23 | 20 | 58 | 55 | 20 |
| 1000.0 | 63.1 | 80 | 77 | 17 | 14 | 57 | 54 | 20 |
| Außendurchmesser | 7.5/15.0 mm |
| Brandlast | 1170 MJ/km |
| 0.326 kWh/m | |
| Gewicht | 150 kg/km |
| Cu-Zahl | 76 |
| Zugkraft | 300 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tBL® - tde Basic Link (TP) |
| Kategorie | TP Trunkkabel |
| Medienobjekte | |
| Steckertyp (Seite 1) | RJ45 Jack geschirmt |
| Steckertyp (Seite 2) | RJ45 Jack geschirmt |
| Performance | Cat.6A |
| Typ | Termination Block |
