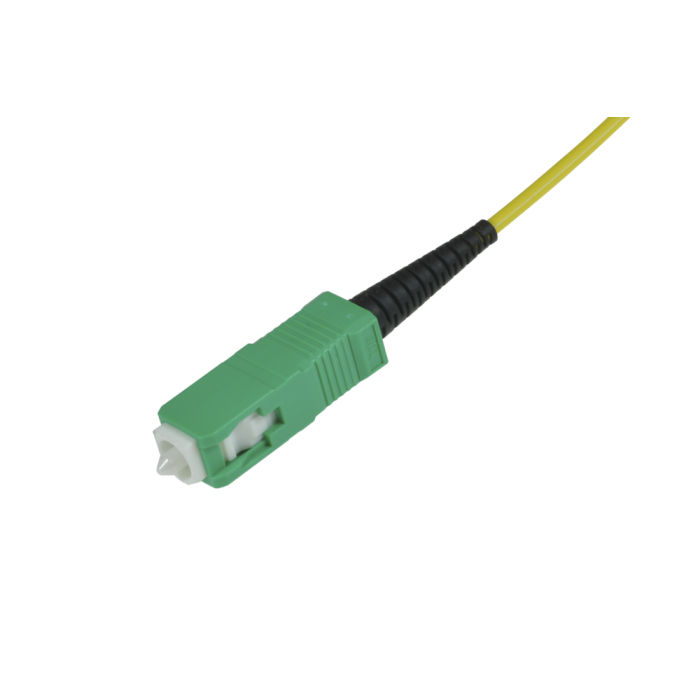

tde - LWL Kabelpigtail SC APC 9/125µ OS2 Simplex LSOH Länge: xxxxx
Artikelnummer
L-SCA/-09Sxxxxx
tde - LWL Kabelpigtail SC APC 9/125µ OS2 Simplex LSOH Länge: xxxxx
LWL SC APC Simplexsteckverbinder tde Klasse C für 09/125µ Faser
| Stecker Typ | SC APC Simplex |
| Gehäuse | Kunststoff, Grün |
| Ferrule | Keramik, Axial gefedert |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Steckzyklen | 500 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 150 N |
| Hersteller | tde |
| Simplex/Duplexklammer | Separat auf Anfrage |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 | SC APC | 1550 nm | < 0.20 dB | 0.45 dB | 70 dB |
LWL Kabel
| Flammwidrigkeit | IEC 60332-3 |
| IEC 60754 | |
| IEC 61034-1 | |
| IEC 61034-2 |
| Typ | IVH01E9 |
| Festader | 1x 900µ gebufferte Faser (frei beweglich) |
| Fasertyp | SM-G652D, 9/125µ, Corning SMF-28e+, OS2 |
| Zugentlastung | Aramid Garn (frei beweglich) |
| Außenmantel | LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Gelb, RAL 1021 |
| Standardaufdruck | "t d e – IVH01E09-2.4" und fortlaufende Meter-Markierung + Chargennummer |
| Außendurchmesser Kabel |
2.4 ± 0.1 mm
|
| Temperaturbereich | -20°C bis +70°C |
Corning LWL SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser
| Typ | Corning SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser |
| Maximale Dämpfung | Bei 1310 nm max. 0.33 - 0.35 dB/km Bei 1383 ± 3 nm max. 0.31 - 0.35 dB/km Bei 1490 nm max. 0.21 - 0.24 dB/km Bei 1550 nm max. 0.19 - 0.20 dB/km Bei 1625 nm max. 0.20 - 0.23 dB/km |
| Dämpfung gegen Wellenlänge | Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km |
| Makrobiege Verlust | Mandrell Durchmesser: 32mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1550nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 60mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1625nm; Induzierte Dämpfung: ≤ 0.03dB |
| Unterbrechungspunkt | Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB |
| Kabel Cutoff Wellenlänge (λccf) | λccf ≤ 1260 nm |
| Modenfelddurchmesser | Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm |
| Dispersion | Bei 1550 nm = ≤ 18.0 [ps/(nm*km)] Bei 1625 nm = ≤ 22.0 [ps/(nm*km)] |
| Dispersions Null-Wellenlänge (λ0): 1310 nm ≤ λ0 ≤ 1324 nm Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km) |
|
| Polarisationsmodendispersion (PMD) | PMD Verbindungsbemessungswert = ≤ 0.06 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km |
| Normen | ITU-T Normempfehlung G.652 (Tabellen A, B, C, und D) IEC Spezifikationen 60793-2-50 Typ B1.3 TIA/EIA 492-CAAB Telcordia allgemeine Anforderungen GR-20-CORE ISO 11801 OS2 |
| Faser Ring | ≥ 4.0 m Krümmungsradius |
| Manteldurchmesser | 125.0 ± 0.7 µm |
| Kern-Mantel Toleranz | ≤ 0.5 µm |
| Mantel Unrundheit | ≤ 0.7% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.05 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C bis zu 98% RH | ≤ 0.05 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.05 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.05 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa). |
| Länge | Faserlängen bis zu 63.0 km/Spule verfügbar. |
| Kerndurchmesser | 8.2 µm |
| Numerische Apertur | 0.14 |
| Dispersions Null-Wellenlänge (λ0) | 1317 nm |
| Dispersions Null-Neigung (S0) | 0.088 ps/(nm²*km) |
| Effektiver Gruppen-Brechungsindex | 1310 nm: 1.4676 1550 nm: 1.4682 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N) |
| Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) | 1310 nm: -77 dB 1550 nm: -82 dB |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Konfektion |
| Medienobjekte | |
| Kabeltyp | LWL Patchkabel |
| Fasertyp | 09/125 µm OS2 |
| Faseranzahl | 1 |
| Typ | SC APC |
