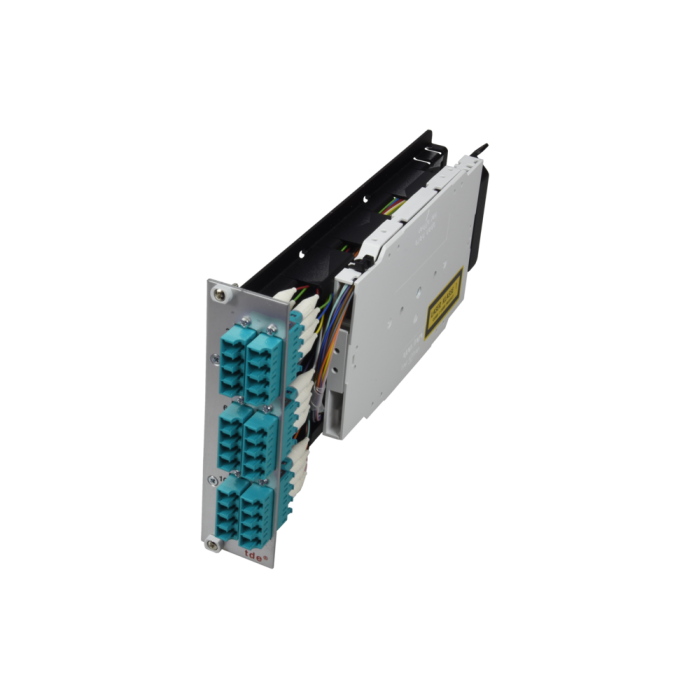

tDF® - LWL Premium Spleiß zu Patch HD Modul 6x LC Quad MM 3HE/7TE mit Pigtails 50/125µ OM3
Artikelnummer
TDF-M06-06LCQ50-3PS
Das tDF® HD Modul kann nur zusammen mit dem tde HD Patchkabel eingesetzt werden.
| Abmessungen | 3HE/7TE |
| Bestückung | 6 LC Quad Kupplungen 24 LC Faserpigtails 50μ/125 OM3 24 Crimpspleißschutz 1 Spleisskassette 2 Spleisshalter 1 Spleissdeckel 1,6m Flexschlauch |
| Alternativbestückung | TDF-M06-xxLCQ50-3PS |
| xx | (01 - 06) Anzahl Kupplungen |
tDF® - Frontplatte mit Moduleinschub 3HE/7TE 6 x LC Duplex
| Typ | Frontplatte für 6 x LC Duplex |
| Farbe | Eloxiert E6 EV1 |
| Beschriftung | 1 - 12 Siebdruckbeschriftung oder wahlweise Beschriftungsleiste |
| Mateial | Alu- AlMG3 G22 |
| Abmessungen | 3HE/7TE |
| Typ | Moduleinschub für Baugruppenträger 3HE/84TE |
| Abmessungen | ca. 230 x 129 x 32mm |
LC Quad Adapter Keramik mit Flansch, aqua
| Typ | LC Quad |
| Anwendung | Multimode OM3 |
| Bauform | mit Flansch |
| Einbauform | SC Duplex |
| Farbe | Aqua |
| Material | Kunststoff |
| Hülse | Keramik |
| Klappe | -- |
| Hersteller | tde |
LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM3 Faser
| Stecker Typ | LC Unibody Simplex |
| Gehäuse | Kunststoff, Türkis |
| Ferrule | Keramik, Axial Gefedert |
| Ferrul-Bohrung | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM3 | LC | 850 nm | ≤ 0.20 dB | 0.35 dB | 30 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
LWL Kabel
| Festader | Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H) |
| Nicht korrosive nach IEC 60754-2 und EN 50267 | |
| Flammwidrig nach IEC 60332-3C und EN 50266-2-4 | |
| Komplett trockener Aufbau | |
| Metallfrei, keine Erdungsprobleme und Potentialverschleppung | |
| Festadern für eine einfache und direkte Steckermontage |
| Faseranzahl | 1 (Tight Buffer) |
| Ader-Ø | 0.9 mm |
| Adergewicht | 1 kg/km |
| Min. Biegeradius bei Installation | 30 mm |
| Min. Biegeradius Betrieb | 30 mm |
| Absetzbarkeit am Stück | 1500 mm |
|
Brandlast |
0.15 MJ/m |
|
Temperaturbereiche - Verlegung |
-5 bis +50°C |
|
Temperaturbereiche - Betrieb |
-20 bis +60°C |
|
Temperaturbereiche - Transport / Lagerung |
-25 bis +70°C |
Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM3 Multimode Faser |
| Optimierte Datenrate über Entfernung | 40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m |
| Normen | ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1 |
| * | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
| Bandbreite | Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
| Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5 |
| Numerische Apertur | 0.200 ± 0.015 |
| * | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s). |
| ** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
| Kerndurchmesser | 50.0 ± 2.5 µm |
| Manteldurchmesser | 125.0 ± 1.0 µm |
| Kern-Mantel Toleranz | ≤ 1.5 µm |
| Mantel Unrundheit | ≤ 1.0% |
| Kern Unrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
| Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
| Betriebstemperaturbereich: -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
| Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
| Brechungsindex Differenz | 1% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
| Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tDF® - tde Distribution Frame (ODF) |
| Kategorie | tDF® - LWL Spleißmodule Premium |
