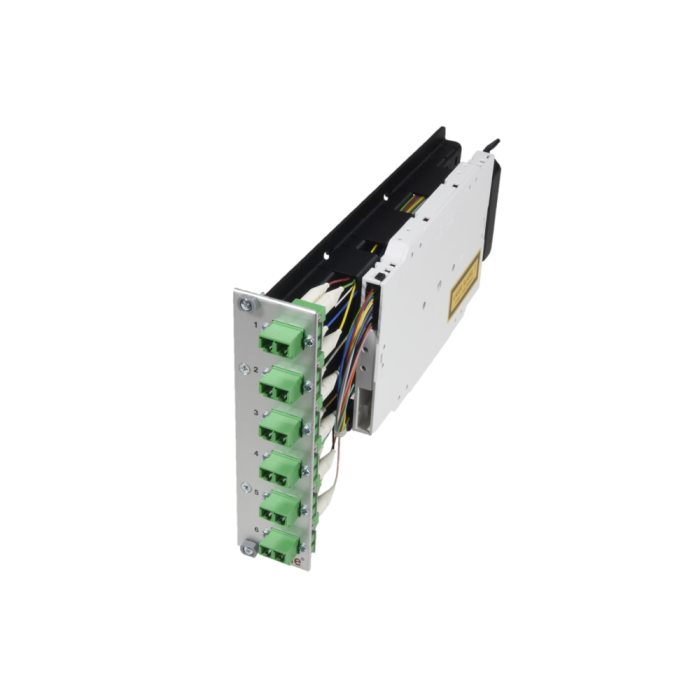

tDF® - LWL Premium Spleiß zu Patch Modul 6x LC Duplex MM 3HE/7TE mit Pigtails 50/125µ OM3
Artikelnummer
TDF-M06-06LCD50-3PS
tDF® - LWL Premium Spleiß zu Patch Modul 6x LC Duplex MM 3HE/7TE mit Pigtails 50/125µ OM3
Abmessungen | 3HE/7TE |
Bestückung | 6 LC Duplex Kupplungen 12 LC Faserpigtails 50μ/125 OM3 12 Crimpspleißschutz 1 Spleisskassette 1 Spleisshalter 1 Spleissdeckel 1,6m Flexschlauch |
Alternativbestückung | TDF-M06-xxLCD50-3PS |
xx | (01 - 06) Anzahl Kupplungen |
tDF® - Frontplatte mit Moduleinschub 3HE/7TE 6 x LC Duplex
Typ | Frontplatte für 6 x LC Duplex |
Farbe | Eloxiert E6 EV1 |
Beschriftung | 1 - 12 Siebdruckbeschriftung oder wahlweise Beschriftungsleiste |
Mateial | Alu- AlMG3 G22 |
Abmessungen | 3HE/7TE |
Typ | Moduleinschub für Baugruppenträger 3HE/84TE |
Abmessungen | ca. 230 x 129 x 32mm |
LC Duplex Adapter Keramik mit Flansch, aqua
Typ | LC Duplex |
Anwendung | Multimode OM3 |
Bauform | One-Piece mit Flansch |
Einbauform | SC Simplex |
Farbe | Aqua |
Hülse | Keramik |
Klappe | - |
Hersteller | tde |
LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM3 Faser
Stecker Typ | LC Unibody Simplex |
Gehäuse | Kunststoff, Türkis |
Ferrule | Keramik, Axial Gefedert |
Ferrul-Bohrung | 126 µ |
Steckzyklen | 1.000 |
Betriebstemperatur | -40°C bis +75°C |
Zugentlastung bis | 100 N |
Hersteller | tde |
Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
---|---|---|---|---|---|
50/125µ OM3 | LC | 850 nm | ≤ 0.20 dB | 0.35 dB | 30 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
LWL Kabel
Festader | Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H) |
Nicht korrosive nach IEC 60754-2 und EN 50267 | |
Flammwidrig nach IEC 60332-3C und EN 50266-2-4 | |
Komplett trockener Aufbau | |
Metallfrei, keine Erdungsprobleme und Potentialverschleppung | |
Festadern für eine einfache und direkte Steckermontage |
Faseranzahl | 1 (Tight Buffer) |
Ader-Ø | 0.9 mm |
Adergewicht | 1 kg/km |
Min. Biegeradius bei Installation | 30 mm |
Min. Biegeradius Betrieb | 30 mm |
Absetzbarkeit am Stück | 1500 mm |
Brandlast |
0.15 MJ/m |
Temperaturbereiche - Verlegung |
-5 bis +50°C |
Temperaturbereiche - Betrieb |
-20 bis +60°C |
Temperaturbereiche - Transport / Lagerung |
-25 bis +70°C |
Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser
Typ | Corning ClearCurve® 50/125µ OM3 Multimode Faser |
Optimierte Datenrate über Entfernung | 40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m |
Normen | ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1 |
* | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
Bandbreite | Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm |
Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5 |
Numerische Apertur | 0.200 ± 0.015 |
* | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s). |
** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
Kerndurchmesser | 50.0 ± 2.5 µm |
Manteldurchmesser | 125.0 ± 1.0 µm |
Kern-Mantel Toleranz | ≤ 1.5 µm |
Mantel Unrundheit | ≤ 1.0% |
Kern Unrundheit | ≤ 5.0% |
Beschichtungsdurchmesser | 242 ± 5 µm |
Mantel- Beschichtungstoleranz | < 12 µm |
Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
---|---|---|
Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
Betriebstemperaturbereich: -60°C bis +85°C |
Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
Brechungsindex Differenz | 1% |
Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
Dauerfestigkeit Parameter (nd) | 20 |
Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
Lieferzeit | 5-10 Werktage |
---|---|
Hersteller | tde |
Systeme | tDF® - tde Distribution Frame (ODF) |
Kategorie | tDF® - LWL Spleißmodule Premium |
Medienobjekte | |
Steckertyp (Seite 1) | LC Duplex, LC Simplex |
Fasertyp | 50/125 µm OM3 |
Typ | LC |
Adapterfarbe | Aqua |
Verteilertyp | tDF - LWL Moduleinschub für die tDF Baugruppe |
