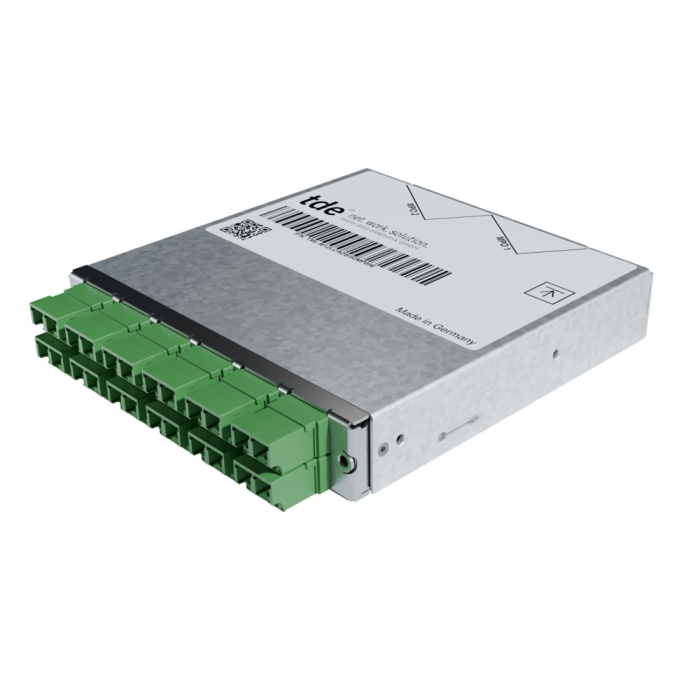

tML® 12 HD - LWL Modul 2x MPO/MTP® o. Pins/12x LC APC Duplex m. Shuttern 9/125µ OS2

Artikelnummer

TML-M12LCADS/02MP09E

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

Das tML^® 12 HD - LWL Modul MPO/MTP^®ist für den Einbau im 1HE tML^® - Modulträger (für 8 x Module) vorgesehen. Das tML^® HD Modul kann nur zusammen mit dem tML^®HD Patchkabel eingesetzt werden. Zur Reinigung der Adapter mit Shutter ist ein spezielles Reinigungstool erforderlich.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP^®Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.

Eingang	2 x MPO/MTP^®Female Kupplungen rückseitig
Ausgang	12 x LC APC Duplex Kupplungen mit selbstschließenden Shuttern frontseitig
Tests	Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

tML® - Modulgehäuse, Edelstahl

Gehäuse	Stahlblech verzinkt
Frontplattenfarbe	Edelstahl
Abmessungen	110 x 108 x 20 mm

MPO/MTP® Adapter ohne Flansch, Typ A, grün (APC)

Typ	MPO/MTP^®
Anwendung	Singlemode OS2 APC
Bauform	ohne Flansch
Einbauform	SC Simplex
Orientierung	Typ A, Key up/down
Farbe	Grün
Material	Kunststoff
Hülse	--
Klappe	--
Standards	IEC 61754-7 TIA 604-5
Hersteller	US Conec

LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, grün (APC)

Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.

Typ	LC Duplex
Anwendung	Singlemode APC
Bauform	One-Piece ohne Flansch
Einbauform	SC Simplex
Farbe	Grün
Gehäuse Material	Kunststoff
Hülse	Keramik
Selbstschließende Shutter Material	Metall
Selbstschließende Shutter Schutz	Staub und Laserlicht
Hersteller	tde

LWL Steckverbinder MPO/MTP® APC ohne Pins tde Klasse B für 9/125µ OS2 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker	MPO/MTP^® APC Female Push Pull Verriegelung (Grün)
Ferrule	12 Faser SM Elite^® Ferrule, PPS
Tüllenfarbe	Schwarz
Temperaturbereich	-40°C bis +75°C
Hersteller	tde/US Conec

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
9/125µ OS2	MPO/MTP^® APC	1550 nm	≤ 0.10 dB	0.20 dB	75 dB

LWL LC APC Simplexsteckverbinder tde Klasse B für 09/125µ Faser

Stecker Typ	LC APC Unibody Simplex
Gehäuse	Kunststoff, Grün
Ferrule	Keramik, Axial gefedert
Ferrul-Bohrung	125.5 µ
Ferrul-Konzentrizität	≤ 0.6 µ
Steckzyklen	500
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
9/125µ	LC APC	1550 nm	≤ 0.10 dB	0.18 dB	75 dB

Draka LWL 9/125µ OS2 Singlemode Faser

Typ	Draka OS2 9/125µm Singlemode Faser (C03e)

Standards und Normen	IEC 60793-2-50 Kategorie B.1.3	ISO/IEC 11801:2002, Kat. OS1
	ITU Empfehlung G.652.D – die älteren ITU Klassen A, B und C werden ebenfalls erfüllt	ISO/IEC 24702: 2006, cat. OS2; OS1 Anforderungen werden ebenfalls erfüllt
	EN 50 173-1:2002, Kat. OS2; OS1 Anforderungen werden ebenfalls erfüllt
	EN 60793-2-50: Klasse B1.3

Dämpfung (der Faser im Kabel) nach IEC 60793-1-40
1310 nm – 1625 nm	≤ 0.39 dB/km
1550 nm	≤ 0.25 dB/km
Inhomogenität des OTDR-Schriebs für zwei beliebige 1000 Meter Längen	Max. 0.1 dB/km

Bandbreite nach IEC 60793-1-41
Gruppen-Brechungsindex bei 1310 nm	1.467
Gruppen-Brechungsindex bei 1550 nm	1.467
Gruppen-Brechungsindex bei 1625 nm	1.467

Fasereigenschaften gemäß IEC 60793-1
Attribute	Messmethode	Grenzwerte
Manteldurchmesser	IEC/EN 60793-1-20	125.0 ± 0.7 µm
Mantel-Unrundheit	IEC/EN 60793-1-20	≤ 0.7%
Kern (MFD)-Unrundheit	IEC/EN 60793-1-20	≤ 6%
Kern (MDF)-Mantel Konzentrizitätsfehler	IEC/EN 60793-1-20	≤ 0.5 µm
Primärcoating-Durchmesser - ungefärbt	IEC/EN 60793-1-21	242 ± 7 µm
Primärcoating-Durchmesser - gefärbt	IEC/EN 60793-1-21	250 ± 15 µm
Primärcoating-Unrundheit	IEC/EN 60793-1-21	≤ 5%
Primärcoating – Mantel Konzentrizitätsfehler	IEC/EN 60793-1-21	≤ 12.0 µm
Zugtest-Stärke	IEC/EN 60793-1-30	≥ 0.7 GPa (≈ 1%)
Abziehkraft (Spitzenwert)	IEC/EN 60793-1-32	1.0 N ≤ Fpeak.strip ≤ 8.9 N
Chromatischer Dispersionskoeffizient Im Intervall 1285 nm – 1330 nm Bei 1550 nm Bei 1625 nm	IEC/EN 60793-1-42	≤ │3│ ps/kmnm ≤ 18.0 ps/kmnm ≤ 22.0 ps/km*nm
Dispersionsnulldurchgang, λ0		1312 ± 10 nm
Steigung im Dispersionsnulldurchgang		≤ 0.090 ps/(nm2*km)
Grenzwellenlänge	IEC/EN 60793-1-44	Obergrenze: 1330 λc nm Untergrenze: 1150 λc nm ≤ 1260 λc nm
Feldweite bei 1310 nm Feldweite bei 1550 nm	IEC/EN 60793-1-45	9.2 ± 0.4 µm 10.3 ± 0.5 µm
Makro-Biegeverlust bei 1550 nm, 100 Wicklungen auf einen Dorn mit ø 60 mm.	IEC/EN 60793-1-47	≤ 0.05 dB
Polarisationsmodendispersion (PMD), verkabelte Faser	IEC/EN 60793-1-48	≤ 0.5 ps/√km
PMDQ Strecken-Entwurfswert	IEC/EN 60794-3	≤ 0.2 ps/√km
