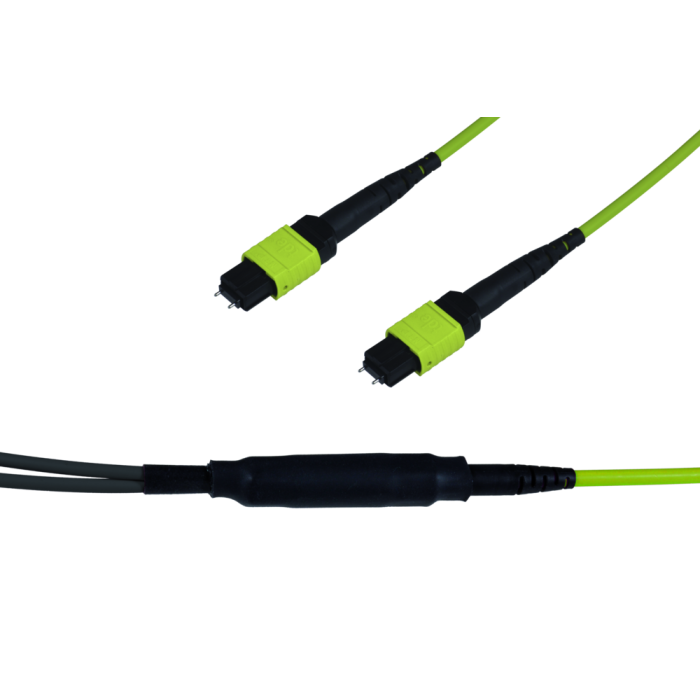

tML® 12/Xtended - LWL Micro Distribution Trunkkabel beids. 2x MPO/MTP® m. Pins 24G50/125µ OM5 LSHF, Typ B, Länge: xx in m
Artikelnummer
TML-MPP/MPP50I24G5Bxx
tML® 12/Xtended - LWL Micro Distribution Trunkkabel beids. 2x MPO/MTP® m. Pins 24G50/125µ OM5 LSHF, Typ B, Länge: xx in m
Das tML® 12 – LWL Micro Distribution Trunkkabel ist beidseitig mit MPO/MTP® Steckverbindern konfektioniert. Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Der Aufteiler ist optimiert für die tML® -Kabeleinführung Aufteiler. Jedes Kabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM5 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM5
|
MPO/MTP®
|
850 nm
|
≤ 0.11 dB
|
0.25 dB
|
35 dB
|
LWL Aufteiler Crimpversion, 2x 3mm Elemente für MPO, lime green
| Länge Aufteiler | 40 mm |
| Max. Ø Aufteiler | 10 mm |
| Parallele Stecker | 2 |
LWL Kabel
| Bündelader | ungefüllt (FRNC) |
| Wandstärke PVC-Röhrchen | 0.35 mm – 0.40 mm |
| Außendurchmesser | 2.6 mm mit 24 LWL-Fasern |
| Farbe | grün |
| Farbcode Fasern (1-12) | rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa |
| Farbcode Fasern (13-24) | rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, transparent, orange, rosa (jeweils mit schwarzer Ringsignierung, ausgenommen transparent) |
| Zugentlastungselemente | Aramid |
| Stützelemente | Glasfaserverstärkter Kunststoff (GFK) |
| Außenmantel | Halogenfreies und flammwidriges Material (FRNC) |
| Nennwandstärke | ca. 0.4 mm |
| Außendurchmesser | ca. 3.8 mm |
| Farbe | lime green |
| Inkjet - Aufdruck (schwarz) | t d e – IVH24G50–MPO-OM5 LSZH (F.RoHS) |
| Min. Biegeradius fest verlegt (statisch) nach IEC 60794-1-2 E11A | 10 x Außendurchmesser |
| Min. Biegeradius bei Montage (dynamisch) mit zusätzlicher Zugbelastung nach IEC 60794-1-2 E6 | 15 x Außendurchmesser |
| Max. Zugkraft nach IEC 60794-1-2 E1, kurzzeitig | 300 N |
| Max. Querdruckfestigkeit nach IEC 60794-1-2 E3, langzeitig | 150 N/dm |
| Max. Querdruckfestigkeit nach IEC 60794-1-2 E3, kurzzeitig | 1500 N/dm |
| Schlagfestigkeit nach IEC 60794-1-2 E4 | 3 Schläge, 1.5 Nm, R = 300 mm |
| Kabelgewicht | 20.0 kg/km |
| Transport und Lagerung | -40°C bis +80°C |
| Verlegung | -20°C bis +50°C |
| Im Betrieb nach IEC 60794-1-2 F1 | -40°C bis +80°C |
| Flammwidrigkeit | gemäß IEC 60332-1-2 |
| Rauchdichte | gemäß IEC 61034 |
| Halogenfreiheit | gemäß IEC 60754-1 |
| Azidität der Brandgase | gemäß IEC 60754-2 |
| Brandlast | 0.26 MJ/m |
| Chemische Eigenschaften | Keine Beständigkeit gegen Öl, Benzin, Säuren und Laugen |
| Normung | IEC 60794-2 |
Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform) |
| Kerndurchmesser | 50 μm +/- 2.5 μm |
| Manteldurchmesser | 125 μm +/- 1 μ |
| Kern Unrundheit | < 5 % |
| Mantel Unrundheit | < 1 % |
| Kern-Mantel Toleranz | < 1.5 μm |
| Mantel- Beschichtungstoleranz | < 12 μm |
| Screen Test | ≥ 0.7 GPa (100 kpsi) |
| Dämpfung, max. 850 nm (Faser im Kabel) | 2.5 dB/km |
| Dämpfung, max. 953 nm (Faser im Kabel) | 1.8 dB/km |
| Dämpfung, max. 1300 nm (Faser im Kabel) | 0.7 dB/km |
| Dämpfung, max. 850 nm (Faser) | 2.34 dB/km |
| Dämpfung, max. 953 nm (Faser) | 1.7 dB/km |
| Dämpfung, max. 1300 nm (Faser) | 0.64 dB/km |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.1 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.3 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.3 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Bandbreite (OFL), min. 850 nm | 3500 MHz x km |
| Bandbreite (OFL), min. 953 nm | 1850 MHz x km |
| Bandbreite (OFL), min. 1300 nm | 500 MHz x km |
| Effective modal Bandwidth-length product min. 850 nm | 4700 MHz x km |
| Effective modal Bandwidth-length product min. 953 nm | 2470 MHz x km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Effektiver Gruppen-Brechungsindex 850 nm | 1.482 |
| Effektiver Gruppen-Brechungsindex 1300 nm | 1.477 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP® Male |
| Kabeltyp | LWL Innenkabel |
| Fasertyp | 50/125 µm OM5 |
| Faseranzahl | 24 |
| Typ | MPO |
