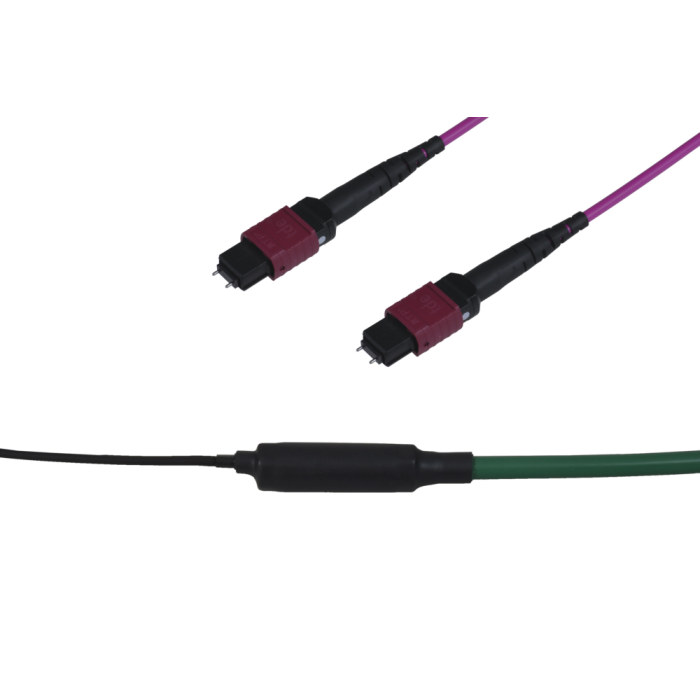

tML® 12/Xtended - LWL Trunkkabel beids. 4x MPO/MTP® m. Pins 48G50/125µ OM4 LSHF, Typ B, Länge: xx in m
Artikelnummer
TML-MPP/MPP50B48G4Bxx
Das tML® 12/Xtended - Trunkkabel besitzt eine Typ B Belegung. Das dazugehörige tML® Xtended –Modul wird im Link auf einer Seite um 180 Grad gedreht eingebaut. Der komplette Link entspricht damit nach EIA/TIA der „Methode B“. Der Vorteil besteht darin, dass vor und nach der Migration grundsätzlich einheitlich belegte Patchkabel und Module eingesetzt werden.
Das tML® – LWL Trunkkabel ist beidseitig mit MPO/MTP® Steckverbindern konfektioniert. Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Der Aufteiler ist optimiert für die tML® -Kabeleinführung Aufteiler. Jedes Kabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM4 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins (magenta) |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM4
|
MPO/MTP®
|
850 nm
|
≤ 0.12 dB
|
0.25 dB
|
35 dB
|
LWL Aufteiler für Universalkabel, 4x 3.0mm Elemente für MPO
| Länge Aufteiler | 50 mm |
| Ø Aufteiler | ca. 16 - 19 mm |
| Ø Peitsche | 3.0 mm |
| Peitschenlänge | 78 ± 5 cm (nicht gestuft) |
LWL Kabel
| Temperaturbereich | Lagerung -25 bis +70°C, IEC 60794-1-22 F1 |
| Einzug -10 bis +50°C | |
| Betrieb -25 bis +60°C | |
| Zugfestigkeit | IEC 60794-1-21 E1 |
| Querdruck | IEC 60794-1-21 E3 |
| Schlag | IEC 60794-1-21 E4 |
| Wiederholte Biegung | IEC 60794-1-21 E6 |
| Torsion | IEC 60794-1-21 E7 |
| Kabelbiegung | IEC 60794-1-21 E11 |
| Längswasserdichtigkeit | IEC 60794-1-22 F5 |
|
Mantelfarbe |
grün, ähnlich RAL 6016 |
| Halogenfreiheit, Korrosivität | IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2 |
| Flammwidrigkeit | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2 |
| Brandfortleitung | IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4 |
| Rauchgasdichte | IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2 |
| Brandverhalten (Euroklassen) | EN 13501-6: Eca |
| Kabeltyp | Universal U-DQ(ZN)BH für innen und außen Anwendungen |
| metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C | |
| Fasertyp | Corning G50/125 OM4 |
| Faserzahl | 48 |
| Bündeladern | 4 |
| ø über Mantel | 11.4 mm |
| Gewicht | 149 kg/km |
| Biegeradius | 175 mm |
| Zugkraft kurzzeitig | 9.000 N |
| Zugkraft dauernd | 5.000 N |
| Querdruck kurzzeitig | 5.000 N |
| Querdruck dauernd | 3.000 N |
| Brandlast | 616 kWh/km |
| 2218 MJ/km |
| Toleranzen bei Längen bis 40m | ± 100 cm |
| Toleranzen bei Längen bis 100m | ± 100 cm |
| Toleranzen bei Längen ab 100m | ± 2% |
LWL biegeoptimierte G50/125/250 OM4 Faser
|
Dämpfung typisch (verkabelt) |
850 nm: 2.5 / 1300 nm: 0.5 dB/km |
|
Dämpfung maximal (verkabelt) |
850 nm: 2.7 / 1300 nm: 0.7 dB/km |
|
OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41 |
850 nm: 3500 / 1300 nm: 500 MHz x km |
| High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49 | 850 nm: 4700 / 1300 nm: 4700 MHz x km |
| Brechzahlindex | 850 nm: 1.480 / 1300 nm: 1.479 |
| Biegeradius | Windungen |
Max. induzierte Biegedämpfung |
|
| 37.5 mm | 100 | 850 nm: ≤ 0.05 / 1300 nm: ≤ 0.15 dB/km | |
| 15 mm | 2 | 850 nm: ≤ 0.1 / 1300 nm: ≤ 0.3 dB/km | |
| 7.5 mm | 2 | 850 nm: ≤ 0.2 / 1300 nm: ≤ 0.5 dB/km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Kern Ø | 50.0 +/- 2.5 µm |
| Maximale Unrundheit des Kerns | 5 % |
| Glasmantel Ø | 125.0 +/- 1.0 µm |
| Maximale Unrundheit des Glasmantels | 1.0 % |
| Maximale Kern-/Mantel-Konzentrizität | 1.5 µm |
| Maximale Coating-Konzentrizitätsabweichung | 12 µm |
| Coating Ø | 242 +/- 5 µm |
| Prüflast | 100 kpsi |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP® Male |
| Kabeltyp | LWL Universalkabel |
| Fasertyp | 50/125 µm OM4 |
| Faseranzahl | 48 |
| Typ | MPO |
