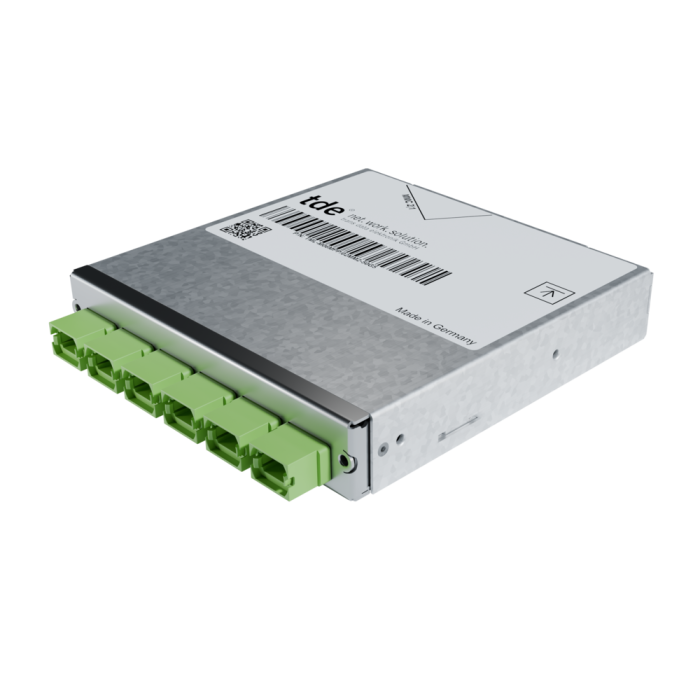

tML® 24+ - LWL Dark Fiber Modul 2x 24F MMC o. Pins/6x 12F MPO/MTP® m. Pins 50/125µ OM5, SR4
Artikelnummer
TML-M06MPP/02MM2-50G5
Das tML® 24+ – LWL Modul MMC ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen. Das tML® 24 Modul kann nur zusammen mit dem tML® HD Patchkabel eingesetzt werden.
| Eingang | 2 x MMC 24 Fasern Female Kupplungen rückseitig |
| Ausgang | 6 x MPO/MTP® 12 Fasern Male Kupplungen frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
LWL Adapter MMC ohne Flansch, grün (APC)
| Typ | MMC |
| Anwendung | APC |
| Bauform | ohne Flansch |
| Farbe | Grün |
| Material | Kunststoff |
| Hersteller | US Conec |
LWL Premium Steckverbinder MMC24 APC ohne Pins tde Klasse B für MM 50/125µ OM5
| Stecker | MMC APC Female (grün) |
| Ferrule | 24x MM Elite |
| Tüllenfarbe | Rot |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM5 |
MMC APC |
850 nm |
≤ 0.11 dB |
0.25 dB | 35 dB |
MPO/MTP® Adapter ohne Flansch, Typ A, limegreen
| Typ | MPO/MTP® |
| Anwendung | Multimode OM5 |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Limegreen |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM5 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM5
|
MPO/MTP®
|
850 nm
|
≤ 0.11 dB
|
0.25 dB
|
35 dB
|
Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform) |
| Kerndurchmesser | 50 μm +/- 2.5 μm |
| Manteldurchmesser | 125 μm +/- 1 μ |
| Kern Unrundheit | < 5 % |
| Mantel Unrundheit | < 1 % |
| Kern-Mantel Toleranz | < 1.5 μm |
| Mantel- Beschichtungstoleranz | < 12 μm |
| Screen Test | ≥ 0.7 GPa (100 kpsi) |
| Dämpfung, max. 850 nm (Faser im Kabel) | 2.5 dB/km |
| Dämpfung, max. 953 nm (Faser im Kabel) | 1.8 dB/km |
| Dämpfung, max. 1300 nm (Faser im Kabel) | 0.7 dB/km |
| Dämpfung, max. 850 nm (Faser) | 2.34 dB/km |
| Dämpfung, max. 953 nm (Faser) | 1.7 dB/km |
| Dämpfung, max. 1300 nm (Faser) | 0.64 dB/km |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.1 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.3 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.3 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Bandbreite (OFL), min. 850 nm | 3500 MHz x km |
| Bandbreite (OFL), min. 953 nm | 1850 MHz x km |
| Bandbreite (OFL), min. 1300 nm | 500 MHz x km |
| Effective modal Bandwidth-length product min. 850 nm | 4700 MHz x km |
| Effective modal Bandwidth-length product min. 953 nm | 2470 MHz x km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Effektiver Gruppen-Brechungsindex 850 nm | 1.482 |
| Effektiver Gruppen-Brechungsindex 1300 nm | 1.477 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Medienobjekte | |
| Fasertyp | 50/125 µm OM5 |
| Typ | MPO |
