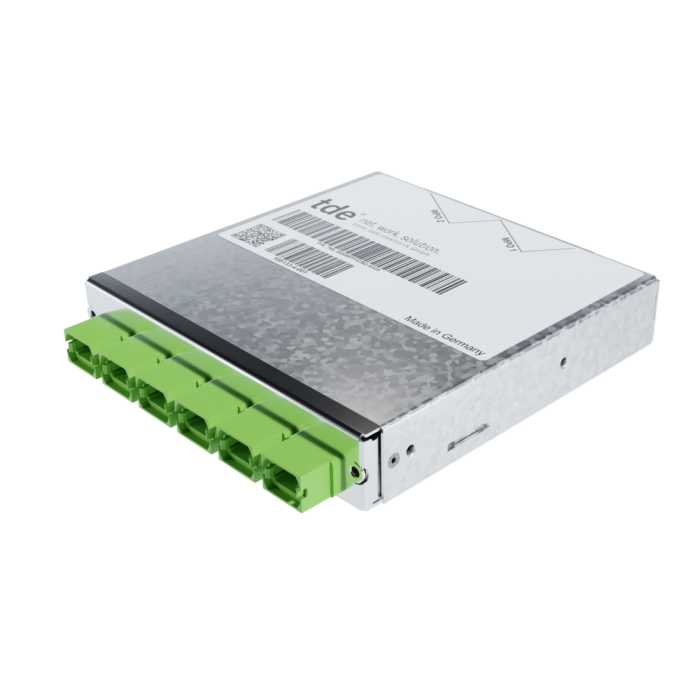

tML® 24 - LWL Dark Fiber Modul 2x 24F MPO ohne Pins/6x 12F MPO m. Pins 50/125µ OM5, SR4
Artikelnummer
TML-M06MPP/02M2-50G5
Das tML® 24 – LWL Dark Fiber Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Eingang | 2 x MPO/MTP® 24 Fasern Female Kupplungen (rot) rückseitig |
| Ausgang | 6 x MPO/MTP® 12 Fasern Male Kupplungen frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
MPO/MTP® Adapter ohne Flansch, Typ A, rot
| Typ | MPO/MTP® |
| Anwendung | Singlemode / Multimode |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Rot |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
MPO/MTP® Adapter ohne Flansch, Typ A, limegreen
| Typ | MPO/MTP® |
| Anwendung | Multimode OM5 |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Limegreen |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LWL Steckverbinder MPO/MTP®24 ohne Pins tde Klasse B für 50/125µ OM5 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Female Push Pull Verriegelung |
| Ferrule | 24 Fiber MM Elite® ferrule, PPS |
| Tüllenfarbe | Rot |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM5 |
MPO/MTP® |
850 nm |
≤ 0.11 dB |
0.25 dB | 35 dB |
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM5 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM5
|
MPO/MTP®
|
850 nm
|
≤ 0.11 dB
|
0.25 dB
|
35 dB
|
Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform) |
| Kerndurchmesser | 50 μm +/- 2.5 μm |
| Manteldurchmesser | 125 μm +/- 1 μ |
| Kern Unrundheit | < 5 % |
| Mantel Unrundheit | < 1 % |
| Kern-Mantel Toleranz | < 1.5 μm |
| Mantel- Beschichtungstoleranz | < 12 μm |
| Screen Test | ≥ 0.7 GPa (100 kpsi) |
| Dämpfung, max. 850 nm (Faser im Kabel) | 2.5 dB/km |
| Dämpfung, max. 953 nm (Faser im Kabel) | 1.8 dB/km |
| Dämpfung, max. 1300 nm (Faser im Kabel) | 0.7 dB/km |
| Dämpfung, max. 850 nm (Faser) | 2.34 dB/km |
| Dämpfung, max. 953 nm (Faser) | 1.7 dB/km |
| Dämpfung, max. 1300 nm (Faser) | 0.64 dB/km |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.1 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.3 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.3 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Bandbreite (OFL), min. 850 nm | 3500 MHz x km |
| Bandbreite (OFL), min. 953 nm | 1850 MHz x km |
| Bandbreite (OFL), min. 1300 nm | 500 MHz x km |
| Effective modal Bandwidth-length product min. 850 nm | 4700 MHz x km |
| Effective modal Bandwidth-length product min. 953 nm | 2470 MHz x km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Effektiver Gruppen-Brechungsindex 850 nm | 1.482 |
| Effektiver Gruppen-Brechungsindex 1300 nm | 1.477 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® 24 - LWL Module MPO/MTP® |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP®, MPO/MTP® Female, MPO/MTP® Male |
| Fasertyp | 50/125 µm OM5 |
| Typ | MPO |
| Adapterfarbe | Lime green, Rot |
| Frontplatte | Edelstahl |
| Für Modulträger | 1HE |
