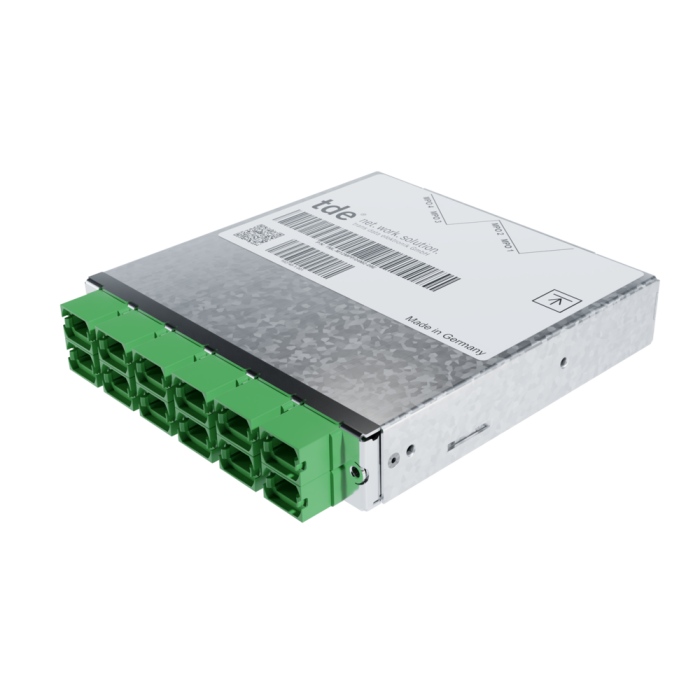

tML® 24 - LWL Dark Fiber Modul 4x 24F MPO ohne Pins/12x 12F MPO m. Pins 9/125µ OS2, LR4
Artikelnummer
TML-M12MPP/04M2-09E
Das tML® 24 – LWL Dark Fiber Modul MPO/MTP® nutzt alle Fasern der Rückraumverkabelungen und ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Eingang | 4 x MPO/MTP® 24 Fasern Female Kupplungen (rot) rückseitig |
| Ausgang | 12 x MPO/MTP® 12 Fasern Male Kupplungen (grün) frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
MPO/MTP® Adapter ohne Flansch, Typ A, rot
| Typ | MPO/MTP® |
| Anwendung | Singlemode / Multimode |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Rot |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
MPO/MTP® Adapter ohne Flansch, Typ A, grün (APC)
| Typ | MPO/MTP® |
| Anwendung | Singlemode OS2 APC |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Grün |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LWL Steckverbinder MPO/MTP®24 APC ohne Pins tde Klasse B für 09/125µ OS2 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® APC Female Push Pull Verriegelung (grün) |
| Ferrule | 24 Fiber SM Elite® ferrule, PPS |
| Tüllenfarbe | Rot |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MPO/MTP® APC |
1550 nm |
≤ 0.10 dB |
0.25 dB | 75 dB |
LWL Steckverbinder MPO/MTP® APC mit Pins tde Klasse B für 9/125µ OS2 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® APC Male Push Pull Verriegelung mit Elite Pins (Grün) |
| Ferrule | 12 Faser SM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MPO/MTP® APC |
1550 nm |
≤ 0.10 dB |
0.20 dB | 75 dB |
Draka LWL 9/125µ OS2 Singlemode Faser
| Typ | Draka OS2 9/125µm Singlemode Faser (C03e) |
| Standards und Normen | IEC 60793-2-50 Kategorie B.1.3 | ISO/IEC 11801:2002, Kat. OS1 |
| ITU Empfehlung G.652.D – die älteren ITU Klassen A, B und C werden ebenfalls erfüllt | ISO/IEC 24702: 2006, cat. OS2; OS1 Anforderungen werden ebenfalls erfüllt | |
| EN 50 173-1:2002, Kat. OS2; OS1 Anforderungen werden ebenfalls erfüllt | ||
| EN 60793-2-50: Klasse B1.3 |
| 1310 nm – 1625 nm | ≤ 0.39 dB/km |
| 1550 nm | ≤ 0.25 dB/km |
| Inhomogenität des OTDR-Schriebs für zwei beliebige 1000 Meter Längen | Max. 0.1 dB/km |
| Gruppen-Brechungsindex bei 1310 nm | 1.467 |
| Gruppen-Brechungsindex bei 1550 nm | 1.467 |
| Gruppen-Brechungsindex bei 1625 nm | 1.467 |
| Attribute | Messmethode | Grenzwerte |
|---|---|---|
| Manteldurchmesser | IEC/EN 60793-1-20 | 125.0 ± 0.7 µm |
| Mantel-Unrundheit | IEC/EN 60793-1-20 | ≤ 0.7% |
| Kern (MFD)-Unrundheit | IEC/EN 60793-1-20 | ≤ 6% |
| Kern (MDF)-Mantel Konzentrizitätsfehler | IEC/EN 60793-1-20 | ≤ 0.5 µm |
| Primärcoating-Durchmesser - ungefärbt | IEC/EN 60793-1-21 | 242 ± 7 µm |
| Primärcoating-Durchmesser - gefärbt | IEC/EN 60793-1-21 | 250 ± 15 µm |
| Primärcoating-Unrundheit | IEC/EN 60793-1-21 | ≤ 5% |
| Primärcoating – Mantel Konzentrizitätsfehler | IEC/EN 60793-1-21 | ≤ 12.0 µm |
| Zugtest-Stärke | IEC/EN 60793-1-30 | ≥ 0.7 GPa (≈ 1%) |
| Abziehkraft (Spitzenwert) | IEC/EN 60793-1-32 | 1.0 N ≤ Fpeak.strip ≤ 8.9 N |
| Chromatischer Dispersionskoeffizient Im Intervall 1285 nm – 1330 nm Bei 1550 nm Bei 1625 nm |
IEC/EN 60793-1-42 | ≤ │3│ ps/km*nm ≤ 18.0 ps/km*nm ≤ 22.0 ps/km*nm |
| Dispersionsnulldurchgang, λ0 | 1312 ± 10 nm | |
| Steigung im Dispersionsnulldurchgang | ≤ 0.090 ps/(nm2*km) | |
| Grenzwellenlänge | IEC/EN 60793-1-44 | Obergrenze: 1330 λc nm Untergrenze: 1150 λc nm ≤ 1260 λc nm |
| Feldweite bei 1310 nm Feldweite bei 1550 nm |
IEC/EN 60793-1-45 | 9.2 ± 0.4 µm 10.3 ± 0.5 µm |
| Makro-Biegeverlust bei 1550 nm, 100 Wicklungen auf einen Dorn mit ø 60 mm. | IEC/EN 60793-1-47 | ≤ 0.05 dB |
| Polarisationsmodendispersion (PMD), verkabelte Faser | IEC/EN 60793-1-48 | ≤ 0.5 ps/√km |
| PMDQ Strecken-Entwurfswert | IEC/EN 60794-3 | ≤ 0.2 ps/√km |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® 24 - LWL Module MPO/MTP® |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP®, MPO/MTP® APC Female, MPO/MTP® APC Male, MPO/MTP® Female |
| Fasertyp | 09/125 µm OS2 |
| Typ | MPO |
| Adapterfarbe | Grün, Rot |
| Frontplatte | Edelstahl |
| Für Modulträger | 1HE |
