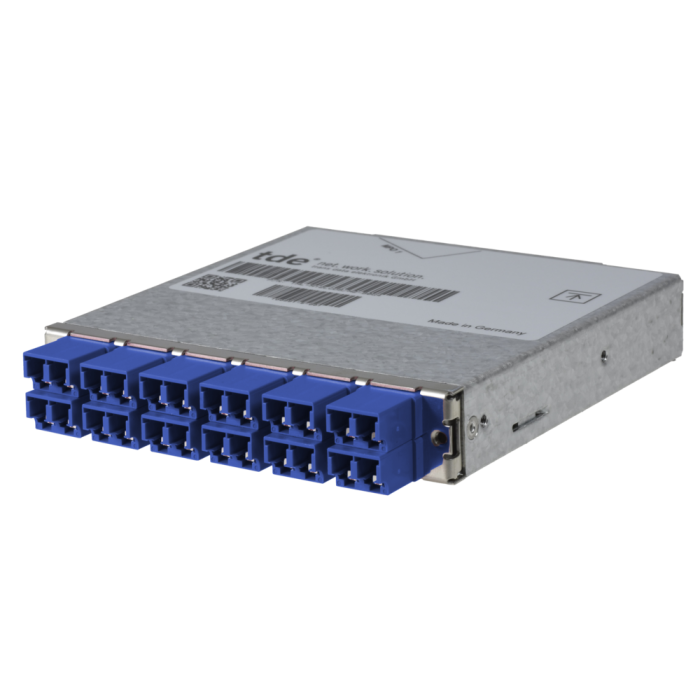

tML® 24 - LWL Modul 1x 24F MPO/MTP®/12x LC Duplex m. Shutter 9/125µ OS2
Artikelnummer
TML-M12LCDS/M2-09E
Das tML® 24 – LWL Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen. Das tML® 24 Modul kann nur zusammen mit dem tML®HD Patchkabel eingesetzt werden. Zur Reinigung der Adapter mit Shutter ist ein spezielles Reinigungstool erforderlich.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Eingang | 1 x MPO/MTP® Female Kupplungen (rot) rückseitig |
| Ausgang | 12 x LC Duplex Kupplungen mit selbstschließenden Shuttern (blau) frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
MPO/MTP® Adapter ohne Flansch, Typ A, rot
| Typ | MPO/MTP® |
| Anwendung | Singlemode / Multimode |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Rot |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, blau
Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.
| Typ | LC Duplex |
| Anwendung | Singlemode PC |
| Bauform | One-Piece ohne Flansch |
| Einbauform | SC Simplex |
| Farbe | Blau |
| Gehäuse Material | Kunststoff |
| Hülse | Keramik |
| Selbstschließende Shutter Material | Metall |
| Selbstschließende Shutter Schutz | Staub und Laserlicht |
| Hersteller | tde |
LWL Steckverbinder MPO/MTP®24 APC ohne Pins tde Klasse B für 09/125µ OS2 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® APC Female Push Pull Verriegelung (grün) |
| Ferrule | 24 Fiber SM Elite® ferrule, PPS |
| Tüllenfarbe | Rot |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MPO/MTP® APC |
1550 nm |
≤ 0.10 dB |
0.25 dB | 75 dB |
LWL LC UPC Simplexsteckverbinder tde Klasse B für 09/125µ Faser
| Stecker Typ | LC UPC Unibody Simplex |
| Gehäuse | Kunststoff, Blau |
| Ferrule | Keramik, Axial Gefedert |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Steckzyklen | ca. 500 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ | LC UPC | 1550 nm | ≤ 0.10 dB | 0.25 dB | 55 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
Draka LWL 9/125µ OS2 Singlemode Faser
| Typ | Draka OS2 9/125µm Singlemode Faser (C03e) |
| Standards und Normen | IEC 60793-2-50 Kategorie B.1.3 | ISO/IEC 11801:2002, Kat. OS1 |
| ITU Empfehlung G.652.D – die älteren ITU Klassen A, B und C werden ebenfalls erfüllt | ISO/IEC 24702: 2006, cat. OS2; OS1 Anforderungen werden ebenfalls erfüllt | |
| EN 50 173-1:2002, Kat. OS2; OS1 Anforderungen werden ebenfalls erfüllt | ||
| EN 60793-2-50: Klasse B1.3 |
| 1310 nm – 1625 nm | ≤ 0.39 dB/km |
| 1550 nm | ≤ 0.25 dB/km |
| Inhomogenität des OTDR-Schriebs für zwei beliebige 1000 Meter Längen | Max. 0.1 dB/km |
| Gruppen-Brechungsindex bei 1310 nm | 1.467 |
| Gruppen-Brechungsindex bei 1550 nm | 1.467 |
| Gruppen-Brechungsindex bei 1625 nm | 1.467 |
| Attribute | Messmethode | Grenzwerte |
|---|---|---|
| Manteldurchmesser | IEC/EN 60793-1-20 | 125.0 ± 0.7 µm |
| Mantel-Unrundheit | IEC/EN 60793-1-20 | ≤ 0.7% |
| Kern (MFD)-Unrundheit | IEC/EN 60793-1-20 | ≤ 6% |
| Kern (MDF)-Mantel Konzentrizitätsfehler | IEC/EN 60793-1-20 | ≤ 0.5 µm |
| Primärcoating-Durchmesser - ungefärbt | IEC/EN 60793-1-21 | 242 ± 7 µm |
| Primärcoating-Durchmesser - gefärbt | IEC/EN 60793-1-21 | 250 ± 15 µm |
| Primärcoating-Unrundheit | IEC/EN 60793-1-21 | ≤ 5% |
| Primärcoating – Mantel Konzentrizitätsfehler | IEC/EN 60793-1-21 | ≤ 12.0 µm |
| Zugtest-Stärke | IEC/EN 60793-1-30 | ≥ 0.7 GPa (≈ 1%) |
| Abziehkraft (Spitzenwert) | IEC/EN 60793-1-32 | 1.0 N ≤ Fpeak.strip ≤ 8.9 N |
| Chromatischer Dispersionskoeffizient Im Intervall 1285 nm – 1330 nm Bei 1550 nm Bei 1625 nm |
IEC/EN 60793-1-42 | ≤ │3│ ps/km*nm ≤ 18.0 ps/km*nm ≤ 22.0 ps/km*nm |
| Dispersionsnulldurchgang, λ0 | 1312 ± 10 nm | |
| Steigung im Dispersionsnulldurchgang | ≤ 0.090 ps/(nm2*km) | |
| Grenzwellenlänge | IEC/EN 60793-1-44 | Obergrenze: 1330 λc nm Untergrenze: 1150 λc nm ≤ 1260 λc nm |
| Feldweite bei 1310 nm Feldweite bei 1550 nm |
IEC/EN 60793-1-45 | 9.2 ± 0.4 µm 10.3 ± 0.5 µm |
| Makro-Biegeverlust bei 1550 nm, 100 Wicklungen auf einen Dorn mit ø 60 mm. | IEC/EN 60793-1-47 | ≤ 0.05 dB |
| Polarisationsmodendispersion (PMD), verkabelte Faser | IEC/EN 60793-1-48 | ≤ 0.5 ps/√km |
| PMDQ Strecken-Entwurfswert | IEC/EN 60794-3 | ≤ 0.2 ps/√km |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® 24 - LWL Module MPO/MTP® |
| Medienobjekte | |
| Steckertyp (Seite 1) | LC Duplex, LC Simplex, MPO/MTP® APC Female, MPO/MTP® Female |
| Fasertyp | 09/125 µm OS2 |
| Typ | LC, MPO |
| Adapterfarbe | Blau, Rot |
| Frontplatte | Edelstahl |
| Für Modulträger | 1HE |
