tML® 24+ - LWL Patchkabel beids. 1x 24F MMC Female 24E9/125µ OS2, Typ A, Länge: xxx in m

Artikelnummer
TML-MM2/MM2-09I24E-Axxx
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage
Zur Wunschliste hinzufügen

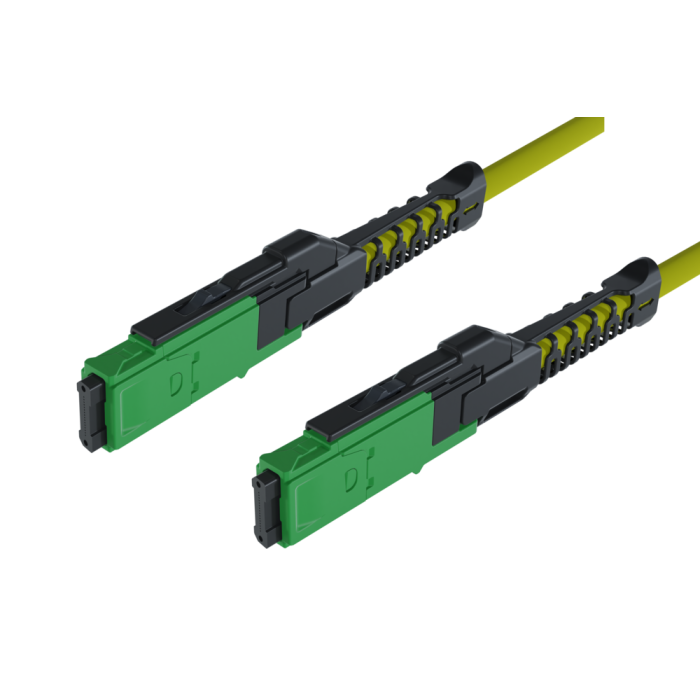

tML® 24+ - LWL Patchkabel beids. 1x 24F MMC Female 24E9/125µ OS2, Typ A, Länge: xxx in m
main product photo

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Kabel Rundkabel 3.6 mm Durchmesser, Bündeladerkonstruktion, FRNC, gelb
Stecker MMC Push Pull Verriegelung (gelb)
Belegung Typ A
Tests Interferometermessung, Einfüge- und Rückflussdämpfungsmessung und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

LWL Premium Steckverbinder MMC24 APC ohne Pins tde Klasse B für SM 9/125µ OS2

Stecker
Stecker MMC APC Female (grün)
Ferrule 24x SM Elite
Tüllenfarbe Rot
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ OS2

MMC APC

 1550 nm

≤ 0.10 dB

 0.25 dB 75 dB

LWL Kabel

Standards EN 50173-5
  IEC 60794-2-20
  ISO/IEC 24764
Kabelaufbau
Typ IVH24E09
Faser 24 gebufferte Fasern 242 μm, angeordnet in 2 Gruppen von jeweils 12 Fasern, geschützt durch die Führung in einem PVC Röhrchen mit einer Wandstärke von mind. 0.25mm
Faserfarben Gemäß TIA/EIA 598-C auch übereinstimmend mit IEC 60304:
1-12: Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violet, pink und aqua
  13-24: Blau, orange, grün, braun, grau, weiß, rot, transparent, gelb, violet, pink und aqua (mit zus. Ringmarkierung)
Zugentlastung Aramid Garn
Mantel Halogenfrei, flammwidrig und thermoplastisch gemäß EN 50290-2-27, UV stabilisiert
Mantelfarbe Gelb, RAL 1021
Brandschutz
IEC 60332-1-2 Bestanden
IEC 60332-2-2 Bestanden
IEC 60754-1 Keine Halogene
IEC 60754-2 Keine Säurebestandteile
IEC 61034-2 Keine Rauchentwicklung
Brandlast
200 MJ/km 0.5 KWh/m
Physikalische Eigenschaften gemäß IEC60974-1-2
Außendurchmesser Kabel ø3.6 mm +0.1 mm -0.3 mm
Durchmesser PVC-Röhrchen 2.0 ± 0.1 mm
Wandstärke PVC-Röhrchen ~0.254mm
Gewicht 11 kg/km
Zugfestigkeit (dynamisch) 220 N
Zugfestigkeit (permanent) 110 N
Druckfestigkeit 400 N
Schlagfestigkeit 4 Nm, R= 12.5 mm
Knickstelle Keine Knickstelle
Min. Biegeradius R = 20 mm
Temperaturbereich Betrieb und Installation: -0°C bis 50°C.
Lagerung: -20°C bis 50°C

Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser

Typ Corning Ultra SMF-28® 09/125µ OS2 Singlemode Faser
Maximale Dämpfung Bei 1310 nm max. 0.32 dB/km
Bei 1383 nm max. 0.32 dB/km
Bei 1490 nm max. 0.21 dB/km
Bei 1550 nm max. 0.18 dB/km
Bei 1625 nm max. 0.20 dB/km
Dämpfung gegen Wellenlänge Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km
Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust

Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm;
Induzierte Dämpfung: ≤ 0.50 dB
Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1625 nm;
Induzierte Dämpfung: ≤ 1.5 dB
Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1550 nm;
Induzierte Dämpfung: ≤ 0.05 dB
Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1625 nm;
Induzierte Dämpfung: ≤ 0.30dB
Mandrell Radius: 25mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310, 1550, 1625 nm;
Induzierte Dämpfung: ≤ 0.01dB
Unterbrechungspunkt Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB
Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf) λccf ≤ 1260 nm
Modenfelddurchmesser Bei 1310 nm = 9.2 ± 0.4 µm
Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion Bei 1550 nm = ≤ 18.0 [ps/(nm*km)]
Bei 1625 nm = ≤ 22.0 [ps/(nm*km)]
  Dispersions Null-Wellenlänge (λ0): 1304 nm ≤ λ0 ≤ 1324 nm
Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD) PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km
Maximal einzelne Faser = ≤ 0.1 ps/√km
Maßangaben
Faser Ring ≥ 4.0 m Krümmungsradius
Manteldurchmesser 125.0 ± 0.7 µm
Kern-Mantel Toleranz ≤ 0.5 µm
Mantel Unrundheit ≤ 0.7%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.05
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C bis zu 98% RH ≤ 0.05
Eintauchen in Wasser 23°C ± 2°C ≤ 0.05
Wärmealterung 85°C ± 2°C ≤ 0.05
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge Faserlängen bis zu 63.0 km/Spule verfügbar.
Performance Charakterisierungen
Kerndurchmesser 8.2 µm
Numerische Apertur 0.14
Effektiver Gruppen-Brechungsindex 1310 nm: 1.4676
1550 nm: 1.4682
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (3N)
Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) 1310 nm: -77 dB
1550 nm: -82 dB

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Medienobjekte
Kabeltyp LWL Innenkabel
Fasertyp 09/125 µm OS2
Faseranzahl 24
