tML® 24 - LWL Patchkabel beids. 1x 24F MPO Female 24G50/125µ OM3, Typ A, Länge: xxx in m

Artikelnummer
TML-M2/M2-50I24G3Axxx
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Maximal 100 Zeichen

Maximal 100 Zeichen

Maximal 100 Zeichen

Zur Wunschliste hinzufügen
tML® 24 - LWL Patchkabel beids. 1x 24F MPO Female 24G50/125µ OM3, Typ A, Länge: xxx in m

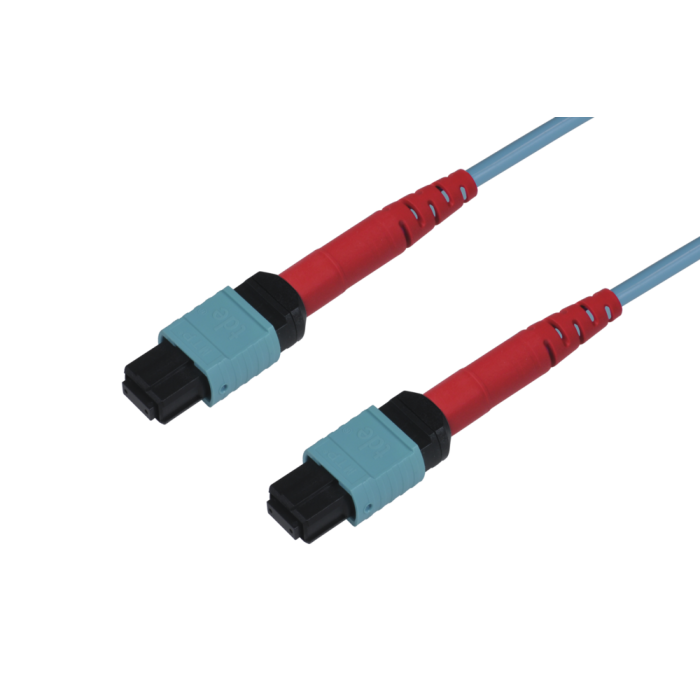

main product photo

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Kabel Rundkabel 3.6 mm Durchmesser, Bündeladerkonstruktion, FRNC, Aqua
Stecker MPO/MTP® Push Pull Verriegelung (aqua)
Belegung Typ A
Tests Interferometermessung, Einfüge- und Rückflussdämpfungsmessung und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

LWL Steckverbinder MPO/MTP®24 ohne Pins tde Klasse B für 50/125µ OM3 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker MPO/MTP® Female Push Pull Verriegelung (aqua)
Ferrule 24 Fiber MM Elite® ferrule, PPS
Tüllenfarbe Rot
Temperaturbereich -40°C bis +75°C
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM3
MPO/MTP®
850 nm
≤ 0.20 dB
0.35 dB
25 dB

LWL Kabel

Standards EN 50173-5
  IEC 60794-2-20
  ISO/IEC 24764
Kabelaufbau
Typ IVH24G50-OM3
Faser 24 gebufferte Fasern 242 μm, angeordnet in 2 Gruppen von jeweils 12 Fasern, geschützt durch die Führung in einem PVC Röhrchen mit einer Wandstärke von mind. 0.25mm
Faserfarben Gemäß TIA/EIA 598-C auch übereinstimmend mit IEC 60304:
1-12: Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violet, pink und aqua
  13-24: Blau, orange, grün, braun, grau, weiß, rot, transparent, gelb, violet, pink und aqua (mit zus. Ringmarkierung)
Zugentlastung Aramid Garn
Mantel Halogenfrei, flammwidrig und thermoplastisch gemäß EN 50290-2-27, UV stabilisiert
Mantelfarbe Aqua, RAL 6027
Brandschutz
IEC 60332-1-2 Bestanden
IEC 60332-2-2 Bestanden
IEC 60754-1 Keine Halogene
IEC 60754-2 Keine Säurebestandteile
IEC 61034-2 Keine Rauchentwicklung
Brandlast
200 MJ/km 0.5 KWh/m
Physikalische Eigenschaften gemäß IEC60974-1-2
Außendurchmesser Kabel ø3.6 mm +0.1 mm -0.3 mm
Durchmesser PVC-Röhrchen 2.0 ± 0.1 mm
Wandstärke PVC-Röhrchen 0.20 mm – 0.25 mm
Gewicht 11 kg/km
Zugfestigkeit (dynamisch) 220 N
Zugfestigkeit (permanent) 110 N
Druckfestigkeit 400 N
Schlagfestigkeit 4 Nm, R= 12.5 mm
Knickstelle Keine Knickstelle
Min. Biegeradius R = 20 mm
Temperaturbereich Betrieb und Installation: -0°C bis 50°C.
Lagerung: -20°C bis 50°C

Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser

Typ Corning ClearCurve® 50/125µ OM3 Multimode Faser
Optimierte Datenrate über Entfernung 40/100 Gb/s über 140 m*
10 Gb/s über 300 m
1 Gb/s über 1000 m
Normen ISO/IEC 11801: Typ OM3 Faser
IEC 60793-2-10: Type A1a.2 Faser
TIA/EIA: 492AAAC-B
TIU: ITU G651.1
* Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).
Optische Spezifikationen
Bandbreite Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm
Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 2.3 dB/km
Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust
 Mandrell Radius (mm): 37.5 / 15 / 7,5
Anzahl der Umdrehungen: 100 / 2 / 2
Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2
Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5
Numerische Apertur 0.200 ± 0.015
* Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s).
** OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).
Maßangaben
Kerndurchmesser 50.0 ± 2.5 µm
Manteldurchmesser 125.0 ± 1.0 µm
Kern-Mantel Toleranz ≤ 1.5 µm
Mantel Unrundheit ≤ 1.0%
Kern Unrundheit ≤ 5.0%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.10
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C und 4% bis 98% RH ≤ 0.10
Eintauchen in Wasser 23°C ± 2°C ≤ 0.20
Wärmealterung 85°C ± 2°C ≤ 0.20
Hohe Luftfeuchtigkeit 85°C bei 85% RH ≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge Faserlängen bis zu 17.6 km/Spule verfügbar.
Performance Charakterisierungen
Brechungsindex Differenz 1%
Effektiver Gruppen-Brechungsindex 850 nm: 1.480
1300 nm: 1.479
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (2.7N)
Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm
Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tML® - tde Modular Link
Kategorie tML® 24 - LWL Patchkabel MPO/MTP® SR8/SR10
Medienobjekte
Kabeltyp LWL Innenkabel
Fasertyp 50/125 µm OM3
Faseranzahl 24
Typ MPO
