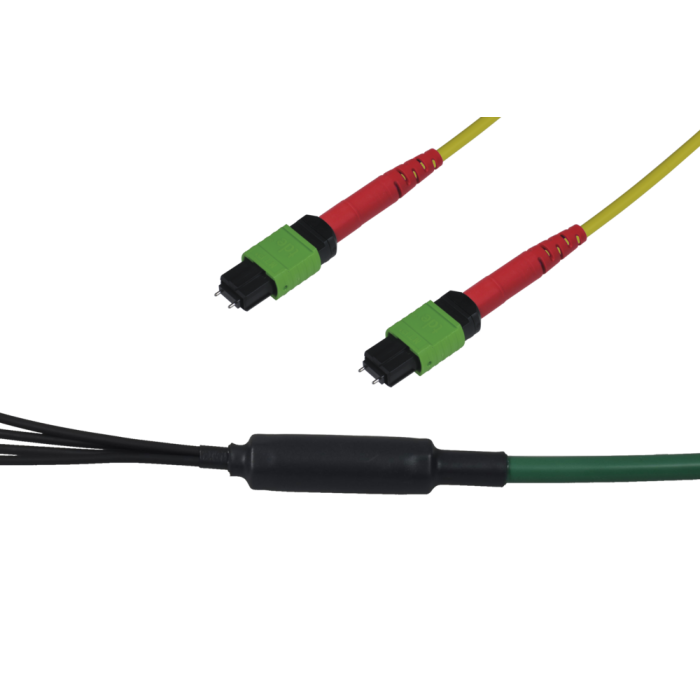

tML® 24 - LWL Trunkkabel 4x 24F MPO m. Pins/4x 24F MPO m. Pins 96E9/125µ OS2 LSHF Typ A, Länge: xx in m
Artikelnummer
TML-M2P/M2P09B96E-Axx
Das tML® – LWL Trunkkabel ist für die Verbindung mit tML® 24 - LWL Modulen vorgesehen.
Das tML® – LWL Trunkkabel ist beidseitig mit MPO/MTP® Steckverbindern konfektioniert. Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Der Aufteiler ist optimiert für die tML® -Kabeleinführung Aufteiler. Jedes Kabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.
LWL Steckverbinder MPO/MTP®24 APC mit Pins tde Klasse B für 09/125µ OS2 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® APC Male Push Pull Verriegelung mit Elite Pins (grün) |
| Ferrule | 24 Fiber SM Elite® ferrule, PPS |
| Tüllenfarbe | Rot |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MPO/MTP® APC |
1550 nm |
≤ 0.10 dB |
0.25 dB | 75 dB |
LWL Aufteiler für Universalkabel, 4x 3.0mm Elemente für MPO
| Länge Aufteiler | 50 mm |
| Ø Aufteiler | ca. 16 - 19 mm |
| Ø Peitsche | 3.0 mm |
| Peitschenlänge | 78 ± 5 cm (nicht gestuft) |
LWL Kabel
| Temperaturbereich | Lagerung -25 bis +70°C, IEC 60794-1-22 F1 |
| Einzug -10 bis +50°C | |
| Betrieb -25 bis +60°C | |
| Zugfestigkeit | IEC 60794-1-21 E1 |
| Querdruck | IEC 60794-1-21 E3 |
| Schlag | IEC 60794-1-21 E4 |
| Wiederholte Biegung | IEC 60794-1-21 E6 |
| Torsion | IEC 60794-1-21 E7 |
| Kabelbiegung | IEC 60794-1-21 E11 |
| Längswasserdichtigkeit | IEC 60794-1-22 F5 |
|
Mantelfarbe |
grün, ähnlich RAL 6016 |
| Halogenfreiheit, Korrosivität | IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2 |
| Flammwidrigkeit | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2 |
| Brandfortleitung | IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4 |
| Rauchgasdichte | IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2 |
| Brandverhalten (Euroklassen) | EN 13501-6: Eca |
| Kabeltyp | Universal U-DQ(ZN)BH für innen und außen Anwendungen |
| metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C | |
| Fasertyp | Corning E9/125 G.652.D |
| Faserzahl | 96 |
| Bündeladern | 8 |
| ø über Mantel | 13.5 mm |
| Gewicht | 186 kg/km |
| Biegeradius | 205 mm |
| Zugkraft kurzzeitig | 9.000 N |
| Zugkraft dauernd | 5.000 N |
| Querdruck kurzzeitig | 5.000 N |
| Querdruck dauernd | 3.000 N |
| Brandlast | 808 kWh/km |
| 3200 MJ/km |
| Toleranzen bei Längen bis 40m | ± 100 cm |
| Toleranzen bei Längen bis 100m | ± 100 cm |
| Toleranzen bei Längen ab 100m | ± 2% |
LWL E9/125/250 G.652.D OS2 Faser
|
Maximale Dämpfung (verkabelt) |
1310 nm: 0.34 / 1383 nm: 0.34* dB/km (*Wert nach Wasserstoff-Alterung) |
|
Maximale chromatische Dispersion |
3.5 ps/(nm x km) |
|
Nulldispersionswellenlänge λ0 |
1304 ≤λ0≤ 1324 nm |
| Nulldispersionssteigung So | 0.092 ps/(nm² x km) |
| Modenfelddurchmesser | 9.2 +/- 0,4 µm |
|
Maximale KabelGrenzwellenlänge λcc |
1260 nm |
| PDM Link Design Value | ≤ 0.04 ps/√km |
| Max. individual fiber PMD | ≤ 0.1 ps/√km |
| Max. individual cable PMD | ≤ 0.2 ps/√km |
| Brechungsindex | 1.4676 |
| Manteldurchmesser | 125.0 +/- 1.0 µm |
| Max. Kern/Mantel-Konzentrizitäts-Abweichung | 0.5 µm |
| Maximale Mantelunrundheit | 0.7 % |
| Coating-Durchmesser |
245 +/-5 µm |
| Max. Mantel/Coating-Konzentrizitäts-Abweichung | 12 µm |
| Betriebstemperaturebereich | -60 bis +85°C |
| Prüflast | 100 kpsi |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® 24 - LWL Trunkkabel MPO/MTP® |
| Medienobjekte | |
| Kabeltyp | LWL Universalkabel |
| Fasertyp | 09/125 µm OS2 |
| Faseranzahl | 96 |
| Typ | MPO |
