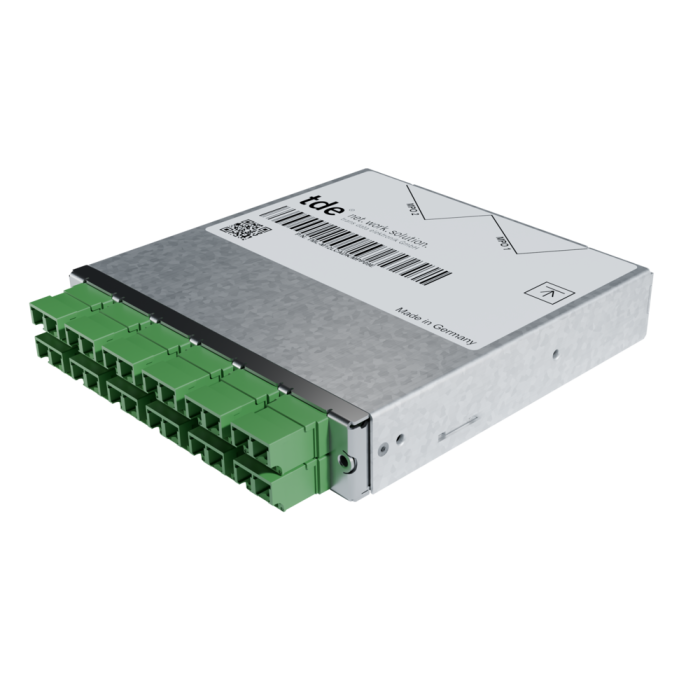

tML® HD - LWL Modul 2x MPO/MTP® m. Pins/12x LC APC Duplex 9/125µ OS2

Artikelnummer
TML-M12LCADK/MPP09E
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Das tML® HD – LWL Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen. Das tML® HD Modul kann nur zusammen mit dem tML® HD Patchkabel eingesetzt werden.

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.

Eingang 2 x MPO/MTP® Male Kupplungen (grün) rückseitig
Ausgang 6 x LC APC Quad Kupplungen (grün) frontseitig
Tests

Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar

  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

tML® - Modulgehäuse, Edelstahl

Gehäuse Stahlblech verzinkt
Frontplattenfarbe Edelstahl
Abmessungen 110 x 108 x 20 mm

MPO/MTP® Adapter ohne Flansch, Typ A, grün (APC)

Typ MPO/MTP®
Anwendung Singlemode OS2 APC
Bauform ohne Flansch
Einbauform SC Simplex
Orientierung Typ A, Key up/down
Farbe Grün
Material Kunststoff
Hülse --
Klappe --
Standards IEC 61754-7
TIA 604-5
Hersteller US Conec


LC Quad Adapter Keramik mit Flansch, grün (APC)

Typ LC Quad
Anwendung Singlemode OS2 APC
Bauform mit Flansch
Einbauform SC Duplex
Farbe Grün
Material Kunststoff
Hülse Keramik
Klappe --
Hersteller tde


LWL Steckverbinder MPO/MTP® APC mit Pins tde Klasse B für 9/125µ OS2 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker MPO/MTP® APC Male Push Pull Verriegelung mit Elite Pins (Grün)
Ferrule 12 Faser SM Elite® Ferrule, PPS
Tüllenfarbe Schwarz
Temperaturbereich -40°C bis +75°C
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ OS2

MPO/MTP® APC

1550 nm

≤ 0.10 dB

0.20 dB 75 dB

LWL LC APC Simplexsteckverbinder tde Klasse B für 09/125µ Faser

Stecker Typ LC APC Unibody Simplex
Gehäuse Kunststoff, Grün
Ferrule Keramik, Axial gefedert
Ferrul-Bohrung 125.5 µ
Ferrul-Konzentrizität ≤ 0.6 µ
Steckzyklen 500
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 100 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ LC APC 1550 nm ≤ 0.10 dB 0.18 dB 75 dB

Corning LWL SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser

Typ Corning SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser
Maximale Dämpfung Bei 1310 nm max. 0.33 - 0.35 dB/km
Bei 1383 ± 3 nm max. 0.31 - 0.35 dB/km
Bei 1490 nm max. 0.21 - 0.24 dB/km
Bei 1550 nm max. 0.19 - 0.20 dB/km
Bei 1625 nm max. 0.20 - 0.23 dB/km
Dämpfung gegen Wellenlänge Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km
Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust Mandrell Durchmesser: 32mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550nm;
Induzierte Dämpfung: ≤ 0.03 dB
Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310nm;
Induzierte Dämpfung: ≤ 0.03 dB
Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1550nm;
Induzierte Dämpfung: ≤ 0.03 dB
Mandrell Durchmesser: 60mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1625nm;
Induzierte Dämpfung: ≤ 0.03dB
Unterbrechungspunkt Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB
Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf) λccf ≤ 1260 nm
Modenfelddurchmesser Bei 1310 nm = 9.2 ± 0.4 µm
Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion Bei 1550 nm = ≤ 18.0 [ps/(nm*km)]
Bei 1625 nm = ≤ 22.0 [ps/(nm*km)]
  Dispersions Null-Wellenlänge (λ0): 1310 nm ≤ λ0 ≤ 1324 nm
Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD) PMD Verbindungsbemessungswert = ≤ 0.06 ps/√km
Maximal einzelne Faser = ≤ 0.1 ps/√km
Normen ITU-T Normempfehlung G.652 (Tabellen A, B, C, und D)
IEC Spezifikationen 60793-2-50 Typ B1.3
TIA/EIA 492-CAAB
Telcordia allgemeine Anforderungen GR-20-CORE
ISO 11801 OS2
Maßangaben
Faser Ring ≥ 4.0 m Krümmungsradius
Manteldurchmesser 125.0 ± 0.7 µm
Kern-Mantel Toleranz ≤ 0.5 µm
Mantel Unrundheit ≤ 0.7%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.05
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C bis zu 98% RH ≤ 0.05
Eintauchen in Wasser 23°C ± 2°C ≤ 0.05
Wärmealterung 85°C ± 2°C ≤ 0.05
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge Faserlängen bis zu 63.0 km/Spule verfügbar.
Performance Charakterisierungen
Kerndurchmesser 8.2 µm
Numerische Apertur 0.14
Dispersions Null-Wellenlänge (λ0) 1317 nm
Dispersions Null-Neigung (S0) 0.088 ps/(nm²*km)
Effektiver Gruppen-Brechungsindex 1310 nm: 1.4676
1550 nm: 1.4682
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (3N)
Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) 1310 nm: -77 dB
1550 nm: -82 dB

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tML® - tde Modular Link
Kategorie tML® Standard - LWL Module MPO/MTP®
Medienobjekte
Steckertyp (Seite 1) LC APC Quad, LC APC Simplex, MPO/MTP®, MPO/MTP® APC Male
Fasertyp 09/125 µm OS2
Typ LC APC, MPO
Adapterfarbe Grün
Frontplatte Edelstahl
Für Modulträger 1HE
