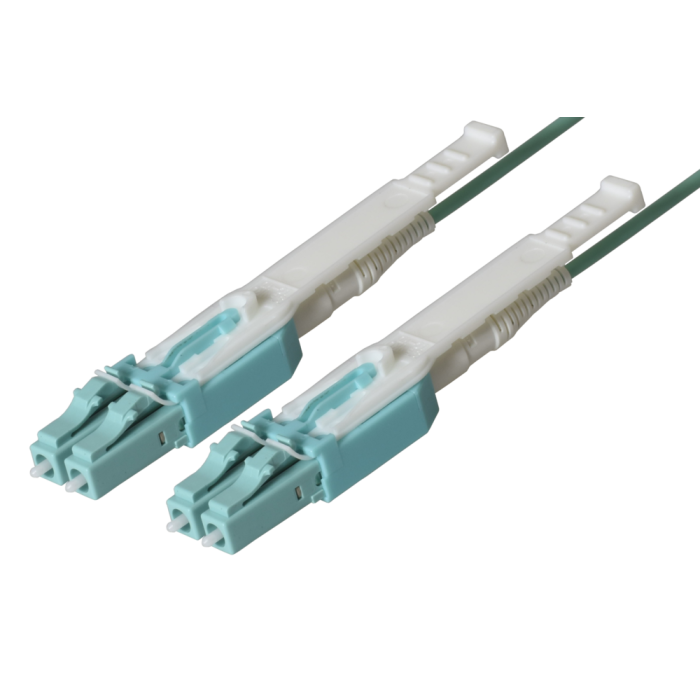

tML® HD - LWL Patchkabel LC HD/ LC HD Duplex 50/125µ, FRNC, OM3, gedreht, Länge: xxxx in cm
Artikelnummer
TML-TLC/TLC50D3Rxxxx
Der Stecker des tML® HD Patchkabels wird nicht wie gewohnt mit den Fingern entfernt, sondern besitzt einen integrierten Entriegelungsriemen, der den Stecker mit einem Zug aus dem Adapter löst. Dadurch spart man den Platz, der bisher für das Handling der Stecker einkalkuliert werden musste und man kann die Adapter direkt übereinander integrieren. So können auf einer Höheneinheit bis zu 192 Fasern modular verwendet werden.
LWL LC HD Duplexsteckverbinder tde Klasse B für 50/125µ OM3 Faser
| Stecker Typ | LC HD Duplex Unibody |
| Gehäuse | Kunststoff, Türkis mit einem integrierten Push-Pull Riemen, 60mm |
| Optional | Push-Pull Farbcodierung |
| Ferrule | Keramik, Axial Gefedert |
| Ferrul-Bohrung | 127 µm |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Simplex-/Duplexklammer | Uniboot Duplex Gehäuse |
| Faser | Typ | Wellenlänge | IL typisch | IL maximal | RL minimal |
|---|---|---|---|---|---|
| 50/125µ OM3 | LC HD | 850 nm | < 0.20 dB | 0.35 dB | 30 dB |
LWL Kabel
| Flammwidrigkeit | IEC 60332-3 |
| IEC 60754 | |
| IEC 61034-1 | |
| IEC 61034-2 |
| Typ | DVH02G50-OM3 |
| Festader | 2x 900µ gebufferte Fasern (frei beweglich) |
| Fasertyp | MM-OM3, 50/125µ, Corning ClearCurve OM3 |
| Zugentlastung | Aramid Garn (frei beweglich) |
| Außenmantel | LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Aqua, RAL 6027 |
| Standardaufdruck | "t d e – DVH02G50-OM3 LSZH" und fortlaufende Meter-Markierung + Chargennummer |
| Außendurchmesser Kabel | 2.9 ± 0.1 mm |
| Gewicht | 15 kg/km |
| Zugfestigkeit, kurzzeitig | 500 N |
| Zugfestigkeit, dauernd | 300 N |
| Biegeradius | 30 mm (10D) |
| Temperaturbereich (Betrieb) |
-5°C bis +60°C |
Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM3 Multimode Faser |
| Optimierte Datenrate über Entfernung | 40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m |
| Normen | ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1 |
| * | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
| Bandbreite | Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
| Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5 |
| Numerische Apertur | 0.200 ± 0.015 |
| * | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s). |
| ** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
| Kerndurchmesser | 50.0 ± 2.5 µm |
| Manteldurchmesser | 125.0 ± 1.0 µm |
| Kern-Mantel Toleranz | ≤ 1.5 µm |
| Mantel Unrundheit | ≤ 1.0% |
| Kern Unrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
| Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
| Betriebstemperaturbereich: -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
| Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
| Brechungsindex Differenz | 1% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
| Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Medienobjekte | |
| Kabeltyp | LWL Patchkabel |
| Fasertyp | 50/125 µm OM3 |
| Typ | LC |
