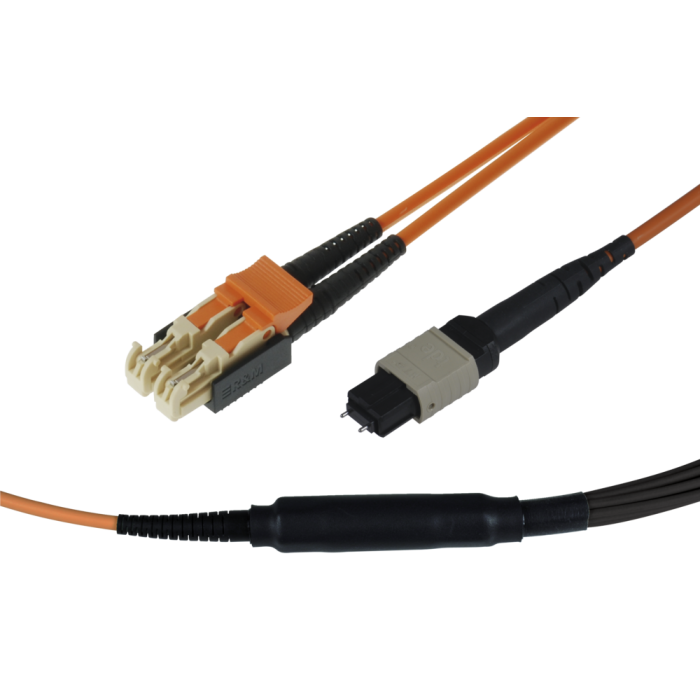

tML® - LWL Fanout Kabel MPO/MTP® m. Pins/ 6x E2000 Compact 12G62,5/125µ OM1 LSOH, Länge: xx

Artikelnummer
TMLE2C/MPP62I12Gxx
Lieferzeit
5-10 Werktage

Das tML® – LWL Fanout Kabel MPO/MTP® m. Pins ist für den Einsatz mit tML® - LWL Trunkkabeln vorgesehen.

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Fanout Kabel bzw. Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Fanoutkabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.

Kabel Rundkabel 3mm Durchmesser, Bündeladerkonstruktion, LSOH, orange
Aufteilerkopf Metall
Eingang 1 x MPO/MTP® Male Push Pull Verriegelung (beige)
Ausgang 6 x E2000 Compact (beige)
Belegung paarweise gedreht nach TIA/EIA-568-B.1 Methode C
Tests

Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar

  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

LWL E2000 Compact Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Typ E2000 Compact (duplex)
Ferrule Keramik
Bohrung in der Ferrule 126 µ
Stecker Farbe Beige
Hebel Farbe Orange
Tüllen Farbe Schwarz
Hersteller RDM
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM2 E2000 850 nm

≤ 0.25 dB

0.45 dB

30 dB

62.5/125µ OM1 E2000 850 nm ≤ 0.25 dB 0.45 dB

LWL Steckverbinder MPO/MTP® mit Pins tde Klasse C für 50/125µ OM2 od. 62,5/125µ OM1 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker MPO/MTP® Male Push Pull Verriegelung mit Elite Pins (Beige)
Ferrule 12 Faser MM Elite® Ferrule, PPS
Tüllenfarbe Schwarz
Temperaturbereich -40°C bis +75°C
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM2

MPO/MTP®

850 nm

≤ 0.25 dB

0.45 dB 20 dB
62.5/125µ OM1

MPO/MTP®

850 nm

≤ 0.25 dB

0.45 dB

LWL Aufteiler Crimpversion, 12x 2mm Elemente für 1 Faserstecker, orange

Länge Aufteiler 40 mm
Max. Ø Aufteiler 10 mm
Parallele Stecker 12

LWL Kabel

Standards EN 50173-5
  IEC 60794-2-20
  ISO/IEC 24764
Flammwidrigkeit IEC 60332-1-2
  IEC 60332-2-2
  IEC 60754-1
  IEC 60754-2
  IEC 61034
Kabelaufbau
Typ IVH12G62.5-OM1
Bündelader 12 sekundärgecoatete Fasern im PVC-Röhrchen
Wandstärke PVC-Röhrchen 0.20 mm – 0.25 mm
Fasertyp MM-OM1, 62.5/125µ, Corning
Zugentlastung Aramid Garn
Außenmantel LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe Orange, RAL 2003
Standardaufdruck "t d e – IVH12G62-MPO LSZH" und fortlaufende Meter-Markierung + Chargennummer
Physikalische Eigenschaften
Außendurchmesser Kabel 3.0 ± 0.1 mm
Durchmesser PVC-Röhrchen 1.8 ± 0.1 mm
Max. Zugfestigkeit 300 N
Min. Biegeradius 30 mm
Temperaturbereich
(Lager, Installation, Betrieb)
-20°C bis +70°C

Corning LWL 62,5/125µ OM1 Multimode Faser

Typ Corning 62.5/125µ OM1 Multimode Faser
Hersteller Corning
Optische Spezifikationen
Bandbreite 160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 3.0 dB/km
Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur 0.275 ± 0.015
Abmessungen
Kerndurchmesser 62.5 ± 3.0 µm
Manteldurchmesser 125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität ≤ 3.0 µm
Mantelunrundheit < 2.0%
Kernunrundheit ≤ 5.0%
Beschichtungsdurchmesser 245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität < 12 µm
Umweltspezifikationen
UmwelttestTestbedingungInduzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.20
Temperatur-Feuchtigkeitszyklus -10°C bis +85°C und 4% bis 98% RH ≤ 0.20
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Zugfestigkeitstest Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.
Charakteristische Eigenschaften
Differenz des Brechungsindex 2%
Effektiver Gruppen-Brechungsindex 850 nm: 1.496
1300 nm: 1.491
Korrosions-Faktor (Nd) 20
Abstreifkraft der Faserbeschichtung Trocken: 2.7N (0.6 lbs)
Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion Nulldispersionswellenlänge (λ0): 1332 nm ≤ λ0 ≤ 1354 nm
Nulldispersionssteigung (S0): ≤ 0.097 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tML® - tde Modular Link
Kategorie tML® - LWL Fan out Kabel
Medienobjekte
Kabeltyp LWL Innenkabel
Fasertyp 62,5/125 µm OM1
Faseranzahl 12
Typ E2000 Compact (Duplexclip beigelegt), MPO
