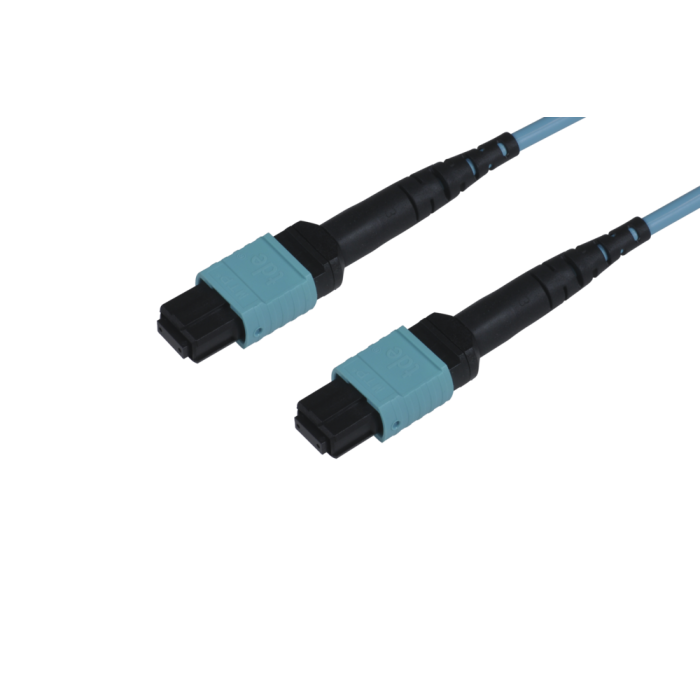

tML® - LWL Micro Distribution Trunkkabel beids. 1x MPO/MTP® Female 12G50/125µ OM3 LSOH, Typ C, Länge: xxx

Artikelnummer

TML-MP/MP50I12G3-xxx

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

Kabellänge

Einzughilfe

Beschriftung Seite 1 + 0,53 €

Maximal 100 Zeichen

Beschriftung Seite 2 + 0,53 €

Maximal 100 Zeichen

Beschriftung Beutel + 0,53 €

Maximal 100 Zeichen

Anzahl

Das tML^® – LWL Micro Distribution Trunkkabel ist für die Verbindung mit tML^® - LWL Modulen vorgesehen.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Das tML^® – LWL Trunkkabel ist beidseitig mit MPO/MTP^®Steckverbindern konfektioniert. Das Kabel ist sehr schlank und flexibel. Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP^®Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Jedes Kabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.

Kabel	Rundkabel 3 mm Durchmesser, Bündeladerkonstruktion, FRNC, aqua
Stecker	MPO/MTP^®Female Push Pull Verriegelung (aqua)
Belegung	Paarweise gedreht (nach TIA/EIA-568-B.1 Methode C)
Tests	Interferometermessung, Einfüge- und Rückflussdämpfungsmessung und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

xxx - steht für die Länge in Meter

LWL Steckverbinder MPO/MTP® ohne Pins tde Klasse B für 50/125µ OM3 Faser

Stecker
Stecker	MPO/MTP^® Female Push Pull Verriegelung (aqua)
Ferrule	12 Faser MM Elite^® Ferrule, PPS
Tüllenfarbe	Schwarz
Hersteller	tde/US Conec

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM3	MPO/MTP^®	850 nm	≤ 0.14 dB	0.25 dB	35 dB

LWL Kabel

Standards	EN 50173-5
	IEC 60794-2-20
	ISO/IEC 24764
Flammwidrigkeit	IEC 60332-1-2
	IEC 60332-2-2
	IEC 60754-1
	IEC 60754-2
	IEC 61034

Kabelaufbau
Typ	IVH12G50-OM3
Bündelader	12 sekundärgecoatete Fasern im PVC-Röhrchen
Wandstärke PVC-Röhrchen	0.20 mm – 0.25 mm
Fasertyp	MM-OM3, 50/125µ, Corning ClearCurve OM3
Zugentlastung	Aramid Garn
Außenmantel	LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe	Aqua, RAL 6027
Standardaufdruck	"t d e – IVH12G50-MPO-OM3 LSZH" und fortlaufende Meter-Markierung + Chargennummer

Physikalische Eigenschaften
Außendurchmesser Kabel	3.0 ± 0.1 mm
Durchmesser PVC-Röhrchen	1.8 ± 0.1 mm
Max. Zugfestigkeit	300 N
Min. Biegeradius	30 mm
Temperaturbereich (Lager, Installation, Betrieb)	-20°C bis +70°C

Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM3 Multimode Faser
Optimierte Datenrate über Entfernung	40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m
Normen	ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1
*	Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).

Optische Spezifikationen
Bandbreite	Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust	Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5
Numerische Apertur	0.200 ± 0.015
*	Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s).
**	OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).

Maßangaben
Kerndurchmesser	50.0 ± 2.5 µm
Manteldurchmesser	125.0 ± 1.0 µm
Kern-Mantel Toleranz	≤ 1.5 µm
Mantel Unrundheit	≤ 1.0%
Kern Unrundheit	≤ 5.0%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.10
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C und 4% bis 98% RH	≤ 0.10
Eintauchen in Wasser	23°C ± 2°C	≤ 0.20
Wärmealterung	85°C ± 2°C	≤ 0.20
Hohe Luftfeuchtigkeit	85°C bei 85% RH	≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge	Faserlängen bis zu 17.6 km/Spule verfügbar.

Performance Charakterisierungen
Brechungsindex Differenz	1%
Effektiver Gruppen-Brechungsindex	850 nm: 1.480 1300 nm: 1.479
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion	Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tML® - tde Modular Link
Kategorie	tML® Standard - LWL Trunkkabel MPO/MTP®
Medienobjekte
Steckertyp (Seite 1)	MPO/MTP® Female
Kabeltyp	LWL Innenkabel
Kabelfarbe	Aqua
Fasertyp	50/125 µm OM3
Faseranzahl	12
Typ	MPO
