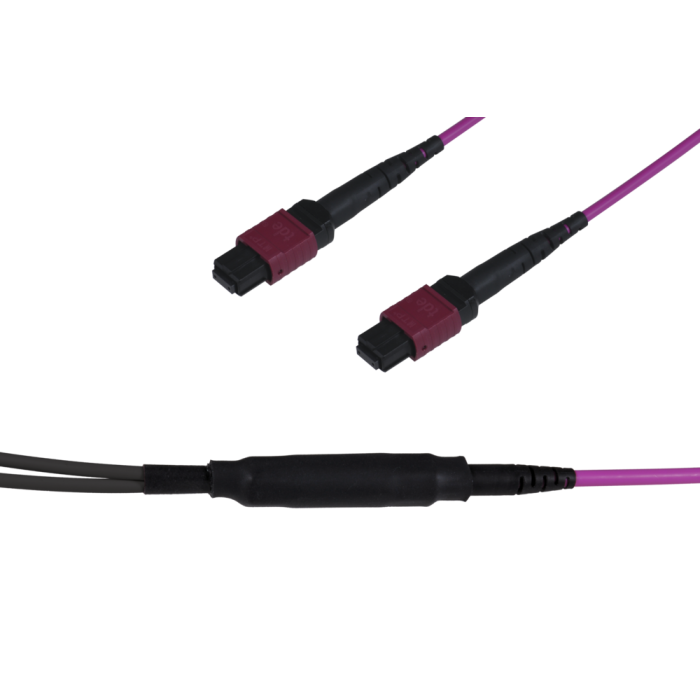

tML® - LWL Micro Distribution Trunkkabel beids. 4x MPO/MTP® Female 48G50/125µ OM4 LSHF, Typ C, Länge: xxx

Artikelnummer
TML-MP/MP50I48G4-xxx
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Maximal 100 Zeichen

Maximal 100 Zeichen

Maximal 100 Zeichen

Zur Wunschliste hinzufügen

Das tML® – LWL Micro Distribution Trunkkabel ist für die Verbindung mit tML® - LWL Modulen vorgesehen.

Das tML® – LWL Micro Distribution Trunkkabel ist beidseitig mit MPO/MTP® Steckverbindern konfektioniert. Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Der Aufteiler ist optimiert für die tML® -Kabeleinführung Aufteiler.  Jedes Kabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.

LWL Steckverbinder MPO/MTP® ohne Pins tde Klasse B für 50/125µ OM4 Faser

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.

Stecker
Stecker MPO/MTP® Female Push Pull Verriegelung (Magenta)
Ferrule 12 Faser MM Elite® Ferrule, PPS
Tüllenfarbe Schwarz
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM4

MPO/MTP®

 850 nm

≤ 0.12 dB

 0.25 dB 35 dB

LWL Aufteiler Crimpversion, 4x 3mm Elemente für MPO, magenta

Länge Aufteiler 50 mm
Max. Ø Aufteiler 16.4 mm
Parallele Stecker 4

LWL Kabel

Standards Umgebungsbedingungen und mechanische Prüfungen nach EN 187000 und IEC 60794-1-2.
Flammwidrig IEC 60332-3
Halogenfrei IEC 60754-1
Geringe Rauchentwicklung IEC 61034-1/2
Brandverhalten (Euroklassen) Dca
Typ Micro Distribution Innenkabel
Faseranzahl 48 (4 x 12)
Zugentlastungselemente Aramid-Garn
Außenmantel LSZH
Farbe Magenta (RAL4003)
Gewicht 62 kg/km
Durchmesser Ø 7.5 ± 0.2 mm
Zugkraft 1000 N
Querdruckfestigkeit 700 N
Temperaturbereich -20°C bis +70°C
Min. Biegeradius 10 x Außendurchmesser

Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser

Typ Corning ClearCurve® 50/125µ OM4 Multimode Faser
Optimierte Datenrate über Entfernung 40/100 Gb/s über 170 m*
10 Gb/s über 550 m
1 Gb/s über 1100 m
Normen ISO/IEC 11801: Typ OM4 Faser
IEC 60793-2-10: Typ A1a.3 Faser
TIA/EIA: 492AAAD
ITU: ITU G651.1
* Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).
Optische Spezifikationen
Bandbreite Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm
Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 2.3 dB/km
Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust
 Mandrell Radius (mm): 37.5 / 15 / 7.5
Anzahl der Umdrehungen: 100 / 2 / 2
Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2
Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5
Numerische Apertur 0.200 ± 0.015
* Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s).
** OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).
Maßangaben
Kerndurchmesser 50.0 ± 2.5 µm
Manteldurchmesser 125.0 ± 1.0 µm
Kern-Mantel Toleranz ≤ 1.5 µm
Mantel Unrundheit ≤ 1.0%
Kern Unrundheit ≤ 5.0%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.10
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C und 4% bis 98% RH ≤ 0.10
Eintauchen in Wasser 23°C ± 2°C ≤ 0.20
Wärmealterung 85°C ± 2°C ≤ 0.20
Hohe Luftfeuchtigkeit 85°C bei 85% RH ≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge Faserlängen bis zu 17.6 km/Spule verfügbar.
Performance Charakterisierungen
Brechungsindex Differenz 1%
Effektiver Gruppen-Brechungsindex 850 nm: 1.480
1300 nm: 1.479
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (2.7N)
Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm
Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen
Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tML® - tde Modular Link
Kategorie tML® Standard - LWL Trunkkabel MPO/MTP®
Medienobjekte
Steckertyp (Seite 1) MPO/MTP® Female
Kabeltyp LWL Innenkabel
Kabelfarbe Magenta
Fasertyp 50/125 µm OM4
Faseranzahl 48
Typ MPO
Material Metall
