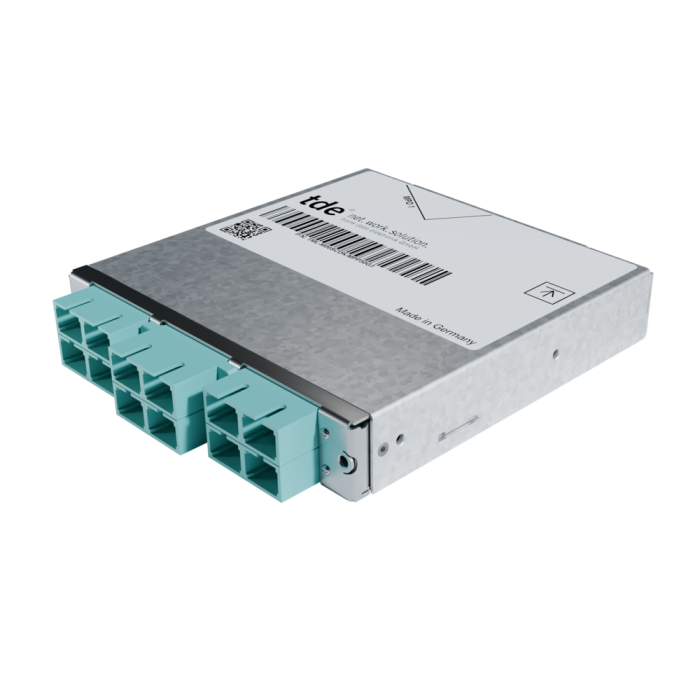

tML® - LWL Modul MPO/MTP® m. Pins/6x SC Duplex 50/125µ OM3

Artikelnummer
TML-M06SCDK/MPP50G3
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage

Das tML® – LWL Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.

Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.

Eingang 1 x MPO/MTP® Male Kupplungen (aqua) rückseitig
Ausgang 6 x SC Duplex Kupplungen (aqua) frontseitig
Tests

Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar

  QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

tML® - Modulgehäuse, Edelstahl

Gehäuse Stahlblech verzinkt
Frontplattenfarbe Edelstahl
Abmessungen 110 x 108 x 20 mm

MPO/MTP® Adapter ohne Flansch, Typ A, aqua

Typ MPO/MTP®
Anwendung Multimode OM3
Bauform ohne Flansch
Einbauform SC Simplex
Orientierung Typ A, Key up/down
Farbe Aqua
Material Kunststoff
Hülse --
Klappe --
Standards IEC 61754-7
TIA 604-5Hersteller
Hersteller US Conec

SC Duplex Adapter Keramik mit Flansch, aqua

Typ SC Duplex
Anwendung Multimode OM3
Bauform One-Piece mit Flansch
Einbauform SC Duplex

Farbe

Aqua

Material

Kunststoff
Hülse Keramik
Klappe --
Hersteller tde

LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM3 Faser

Stecker
Stecker MPO/MTP® Male Push Pull Verriegelung (aqua)
Ferrule 12 Faser MM Elite® Ferrule, PPS
Tüllenfarbe Schwarz
Hersteller tde/US Conec
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM3
MPO/MTP®
850 nm
≤ 0.14 dB
0.25 dB
35 dB

LWL SC Simplexsteckverbinder tde Klasse B für 50/125µ OM3 Faser

Stecker Typ SC Simplex
Gehäuse Kunststoff, Türkis
Ferrule Keramik, Axial gefedert
Ferrul-Bohrung 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 150 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM3 SC 850 nm ≤ 0.20 dB 0.35 dB 30 dB

Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser

Typ Corning ClearCurve® 50/125µ OM3 Multimode Faser
Optimierte Datenrate über Entfernung 40/100 Gb/s über 140 m*
10 Gb/s über 300 m
1 Gb/s über 1000 m
Normen ISO/IEC 11801: Typ OM3 Faser
IEC 60793-2-10: Type A1a.2 Faser
TIA/EIA: 492AAAC-B
TIU: ITU G651.1
* Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).
Optische Spezifikationen
Bandbreite Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm
Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 2.3 dB/km
Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust
Mandrell Radius (mm): 37.5 / 15 / 7,5
Anzahl der Umdrehungen: 100 / 2 / 2
Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2
Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5
Numerische Apertur 0.200 ± 0.015
* Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s).
** OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).
Maßangaben
Kerndurchmesser 50.0 ± 2.5 µm
Manteldurchmesser 125.0 ± 1.0 µm
Kern-Mantel Toleranz ≤ 1.5 µm
Mantel Unrundheit ≤ 1.0%
Kern Unrundheit ≤ 5.0%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.10
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C und 4% bis 98% RH ≤ 0.10
Eintauchen in Wasser 23°C ± 2°C ≤ 0.20
Wärmealterung 85°C ± 2°C ≤ 0.20
Hohe Luftfeuchtigkeit 85°C bei 85% RH ≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge Faserlängen bis zu 17.6 km/Spule verfügbar.
Performance Charakterisierungen
Brechungsindex Differenz 1%
Effektiver Gruppen-Brechungsindex 850 nm: 1.480
1300 nm: 1.479
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (2.7N)
Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm
Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tML® - tde Modular Link
Kategorie tML® Standard - LWL Module MPO/MTP®
Medienobjekte
Steckertyp (Seite 1) MPO/MTP®, MPO/MTP® Male, SC Duplex, SC Simplex
Fasertyp 50/125 µm OM3
Typ MPO, SC
Adapterfarbe Aqua
Frontplatte Edelstahl
Für Modulträger 1HE
