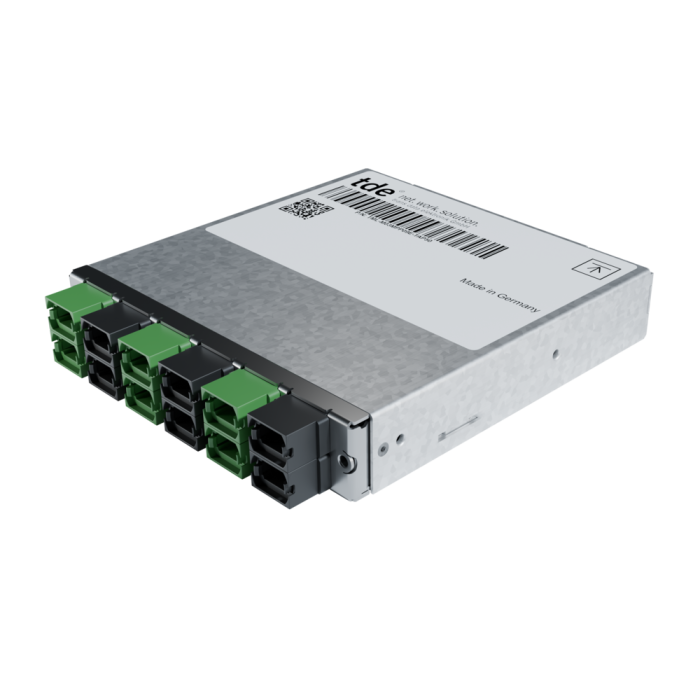

tML® - LWL TAP Modul MPO/MTP® m. Pins 3-fach 9/125µ OS2 LR4 50:50
Artikelnummer
TML-M03MPP09E-TAP50
Das tML® – LWL TAP Modul ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.
| Eingang | 3 x MPO/MTP® mit Pins (schwarz) frontseitig |
| Ausgang | 6 x MPO/MTP® mit Pins (grün) frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
MPO/MTP® Adapter ohne Flansch, Typ A, grün (APC)
| Typ | MPO/MTP® |
| Anwendung | Singlemode OS2 APC |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Grün |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
MPO/MTP® Adapter ohne Flansch, Typ A, schwarz
| Typ | MPO/MTP® |
| Anwendung | Multimode |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Schwarz |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LWL Steckverbinder MPO/MTP® APC mit Pins tde Klasse B für 9/125µ OS2 Faser TAP Modul
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® APC Male Push Pull Verriegelung mit Elite Pins (Grün) |
| Ferrule | 12 Faser SM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MPO/MTP® APC |
1550 nm |
≤ 0.10 dB |
0.25 dB | 75 dB |
1X2 (50:50) plc Splitter 1m, 250µ
| Typ | PLC Splitter |
| Port | 1x2 (50:50) |
| Faserlänge | 1.0 m |
| Betriebswellenlänge | 1260 ~ 1650 nm |
| Einfügedämpfung | typ. 3.6 dB / max. 4.3 dB |
| Max. Gleichmäßigkeit | 0.5 dB |
| Max. PDL | 0.2 dB |
| Max. TDL | 0.5 dB |
| Rückflussdämpfung | ≥ 55 dB (APC) / ≥ 50 dB (UPC) |
| Direktivität | ≥ 55 dB |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen | 40mm x 4mm x 4mm |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® - LWL TAP Module |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP®, MPO/MTP® APC Male |
| Fasertyp | 09/125 µm OS2 |
| Typ | MPO |
| Adapterfarbe | Grün, Schwarz |
| Frontplatte | Edelstahl |
| Für Modulträger | 1HE |
