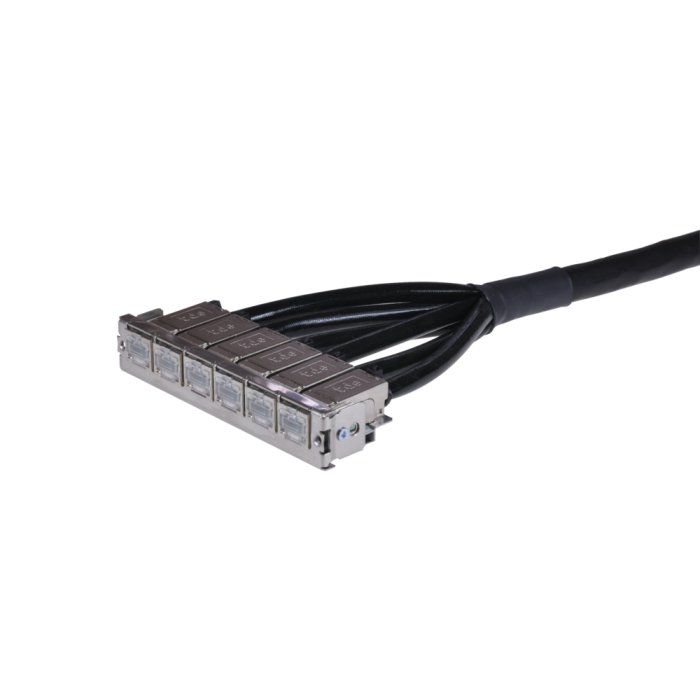

tML® - TP Trunkkabel beids. RJ45 DC 6er Modul Cat.6A UC Future 24x2xAWG26 LSHF
Artikelnummer
TML-MS06RJ45C26-xx
tML® - TP Trunkkabel beids. RJ45 DC 6er Modul Cat.6A UC Future 24x2xAWG26 LSHF
| xx | Länge in m |
tBL® - RJ45 DC 6er Modul Cat.6A ISO/IEC
| Systemplattformen | tML®/ tSML |
|
4x tBL® - 6er Module können im tSML - TP Modul integriert werden.
|
|
|
1x tBL® - 6er Modul kann im tML® - TP Modul integriert werden.
|
|
| Bestückung |
6x tBL® RJ45 DC Modul Cat.6A
|
tBL® - RJ45 DC-Modul Cat.6A ISO/IEC ohne Termination Block, GHMT zertifiziert
| Typ | RJ45 Buchse geschirmt |
| Steckverbindernorm | IEC 60603-7-5-1 |
| Zertifizierung | GHMT |
| Einbaumaß | 19.3 x 14.7 mm |
| Steckkraft | ≤30 N |
| Steckzyklen (RJ45 Seite) | ≥750 |
| Steckzyklen (Rückseite) | ≥100 |
| Werkstoff Gehäuse | Zinkdruckguss vernickelt |
| Werkstoff Isolierteile | PC aqua |
| Goldauflage im Kontaktbereich | 30 µ" |
| Kontaktierung | AWG 27-22 |
| Kabeldurchmesser | 5-10 mm |
| Anschlussklasse | IP20 |
| Temperaturbereich | -40°C bis +70°C |
| Kontaktwiderstand | ≤20 mΩ |
|
Isolationswiderstand zwischen den Kontakten |
≥500 MΩ |
|
Spannungsfestigkeit Kontakt - Kontakt |
≥1000 V DC/AC |
|
Spannungsfestigkeit Kontakt - Schirm |
≥1500 V DC/AC |
|
Strombelastbarkeit bei 50°C |
1.25 A |
|
PoE+ gemäß IEEE 802.3at |
PoE+ |
| 10 GbE | wird unterstützt |
| Cat.6A | ISO/IEC 11801 AM1 und AMD2, Linklänge: größer 1 m |
tBL® - Termination Block AWG 26-27, transparent-weiß für Litzenkabel
| Aufbau | Kunststoff mit Schneid-Klemm-Verbindung |
| Goldauflage Termination Block | 30 µ" |
| Farbe | Transparent-weiß |
| Einsatzbereich | Litzenkabel von AWG 26 bis AWG 27, alternativ AWG 26 Solid Wire |
| Eine Installationshilfe mit Farbcodes zur Belegung nach EIA/TIA 568 A und B befindet sich als Fähnchen am Stecker. |
Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 24P LSHF-FR
| Typ | UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 24P |
| Leiter | Cu-Draht, blank Ø 0.4 mm (AWG26) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.0 mm (± 0.05) |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Folienschirm |
| Verseilung zur Seele | 6 (5+1) Bündel aus 4 geschirmten Paaren mit den Farben blau, orange, grün, braun |
| Um jedes Bündel ist ein farbiges Trenn-Bändchen gewickelt | |
| Abschirmung | Cu-Geflecht verzinnt, ca. 85% |
| Schutzmantel | LSHF |
| Gesamtmantel | LSHF-FR |
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 60m anstatt 90m im Permanent Link.
Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Geltende Normen
IEC 61156-6 work area cable
ISO/IEC 11801 2nd Edition
EN 50173-5
EN 50288-4-2
Flammwidrigkeit
PVC IEC 60332-1
LSHF-FR IEC 60332-3-24; IEC 60754-2; IEC 61034; EN 50399 Class Dca
| Minimale Biegeradien | ohne Zugbelastung | ≥ 55 mm |
| mit Zugbelastung | ≥ 110 mm | |
| Betriebstemperaturenbereich | ruhend | -20°C bis zu +60°C |
| bewegt | 10°C bis zu +40°C |
| Schleifenwiderstand | ≤ 280 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiderstand | (500 V) | ≥ 2000 MΩ*km |
| Kapazität | 800 Hz | Nom. 44 nF/km |
| Kapazitätsunsymmetrie | ≤ 1600 pF/km | |
| Mittlerer Wellenwiderstand | (1-100 MHz) | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 76% | |
| Signallaufzeit | ≤ 425 ns/100m | |
| Laufzeitunterschied | ≤ 9 ns/100m | |
| Prüfspannung | Ader/Ader | 1000 VDC 1 min |
| Ader/Schirm | 1000 VDC 1 min | |
| Kopplungswiderstand | bei 1 MHz | 5 mΩ /m |
| bei 10 MHz | 5 mΩ /m | |
| bei 30 MHz | 10 mΩ /m | |
| bei 100 MHz | 20 mΩ /m | |
| Kopplungsdämpfung | 85 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 44 | 41 | 17 |
| Bezeichnung | J-02YS(ST)CH |
| Außendurchmesser | 13.9 mm |
|
Brandlast |
2.171 MJ/km |
|
Brandlast |
0.603 kWh/m |
|
Brandverhalten |
Dca-s2, d2, a1 |
|
Gewicht |
230 kg/km |
|
Kupfergehalt |
115 kg/km |
|
Zugkraft |
500 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® - TP Trunkkabel |
| Medienobjekte | |
| Steckertyp (Seite 1) | RJ45 Jack geschirmt |
| Steckertyp (Seite 2) | RJ45 Jack geschirmt |
| Kabeltyp | CU Verlegekabel |
| Kabelfarbe | Schwarz |
| Performance | Cat.6A, Cat.7 |
| Typ | RJ45 geschirmt, Termination Block |
| Für Modulträger | 1HE |
