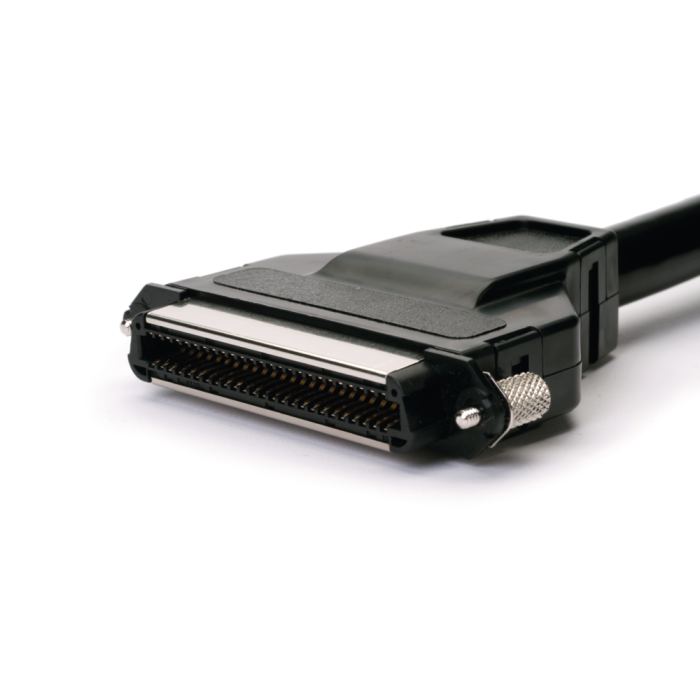

tML® - TP Trunkkabel Telco F/F 180° geschirmt Schraub 1000BaseT LSHF-F Länge: xx
Artikelnummer
TML-TELCO-FF-Cxx
Das tML® – TP Trunkkabel ist für die Verbindung mit tML® - TP Telco Modulen vorgesehen.
Das tML® – TP Trunkkabel ist beidseitig mit einem 50pol. geschirmten Telco-Steckverbinder konfektioniert. Das Kabel ist sehr schlank und flexibel. Jedes Kabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.
| Kabel | S/FTP Rundkabel 24 x 2 Adern AWG 26/1, Paare in Metallfolie, lagenverseilt, Gesamtschirm, LSHF-FR, halogenfrei |
| Durchmesser | 13.2 mm |
| Gewicht | 205 kg/km |
| Biegeradien ohne Zugbelastung | 55 mm |
| Biegeradien mit Zugbelastung: | 110 mm |
| Steckverbinder | 2 x Telco 50pol. Female 180° geschirmt m. Schraubverriegelung, Schneidklemmtechnik |
| Tests | Link Performance Tests, Elektronischer Test auf Belegung und Kurzschluss und visuelle Endkontrolle |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
xx - steht für die Länge in Meter (Max. Länge 70 Meter)
Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 24P LSHF-FR
| Typ | UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 24P |
| Leiter | Cu-Draht, blank Ø 0.4 mm (AWG26) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.0 mm (± 0.05) |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Folienschirm |
| Verseilung zur Seele | 6 (5+1) Bündel aus 4 geschirmten Paaren mit den Farben blau, orange, grün, braun |
| Um jedes Bündel ist ein farbiges Trenn-Bändchen gewickelt | |
| Abschirmung | Cu-Geflecht verzinnt, ca. 85% |
| Schutzmantel | LSHF |
| Gesamtmantel | LSHF-FR |
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 60m anstatt 90m im Permanent Link.
Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Geltende Normen
IEC 61156-6 work area cable
ISO/IEC 11801 2nd Edition
EN 50173-5
EN 50288-4-2
Flammwidrigkeit
PVC IEC 60332-1
LSHF-FR IEC 60332-3-24; IEC 60754-2; IEC 61034; EN 50399 Class Dca
| Minimale Biegeradien | ohne Zugbelastung | ≥ 55 mm |
| mit Zugbelastung | ≥ 110 mm | |
| Betriebstemperaturenbereich | ruhend | -20°C bis zu +60°C |
| bewegt | 10°C bis zu +40°C |
| Schleifenwiderstand | ≤ 280 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiderstand | (500 V) | ≥ 2000 MΩ*km |
| Kapazität | 800 Hz | Nom. 44 nF/km |
| Kapazitätsunsymmetrie | ≤ 1600 pF/km | |
| Mittlerer Wellenwiderstand | (1-100 MHz) | (100 ± 5) Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 76% | |
| Signallaufzeit | ≤ 425 ns/100m | |
| Laufzeitunterschied | ≤ 9 ns/100m | |
| Prüfspannung | Ader/Ader | 1000 VDC 1 min |
| Ader/Schirm | 1000 VDC 1 min | |
| Kopplungswiderstand | bei 1 MHz | 5 mΩ /m |
| bei 10 MHz | 5 mΩ /m | |
| bei 30 MHz | 10 mΩ /m | |
| bei 100 MHz | 20 mΩ /m | |
| Kopplungsdämpfung | 85 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 44 | 41 | 17 |
| Bezeichnung | J-02YS(ST)CH |
| Außendurchmesser | 13.9 mm |
|
Brandlast |
2.171 MJ/km |
|
Brandlast |
0.603 kWh/m |
|
Brandverhalten |
Dca-s2, d2, a1 |
|
Gewicht |
230 kg/km |
|
Kupfergehalt |
115 kg/km |
|
Zugkraft |
500 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® - TP Trunkkabel Telco F/F |
| Medienobjekte | |
| Kabeltyp | CU Verlegekabel |
| Kabelfarbe | Schwarz |
| Performance | Cat.5e, Cat.7 |
