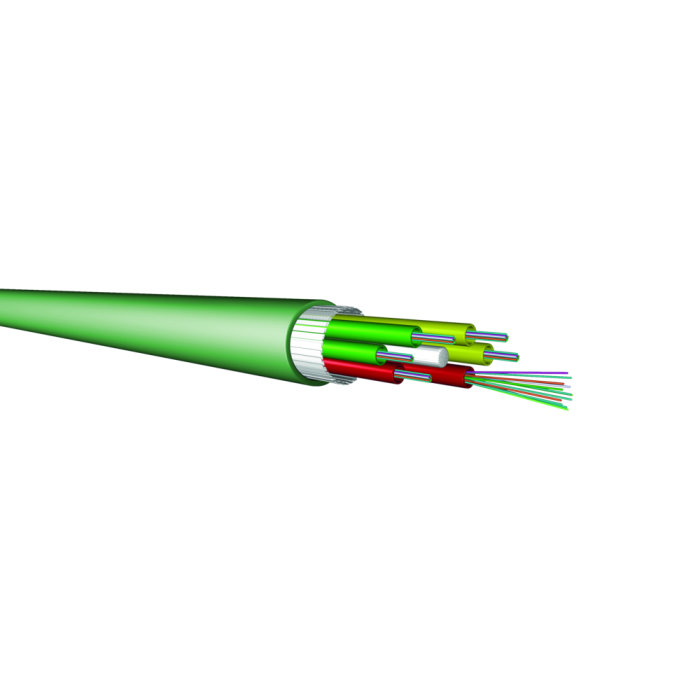

Universal-Kabel (MultiTube); gelgefüllte zen. Bündeladern; 4KN Zugfest.; nichtm. Nagetierschutz
Artikelnummer
U-DQ(ZN)BH2x12G50-OM4-9,5-GN-Dca
Leistungsmerkmale
• Robustes, metallfreies Glasfaser Innen- und Aussenkabel mit verseilten Bündeladern.
• Hohe Querdruckfestigkeit für hohe Übertragungssicherheit.
• Montagefreundlicher Aufbau dank trockenen Verseilhohlräumen.
• Nagetierschutz aus Glasfilamenten.
• Zwei farbige, leicht identifizierbare Aufreisszwirne sorgen für sicheres Öffnen des Kabelmantels.
• Flammwidriger halogenfreier Aufbau mit FR/LSOH Mantel.
Anwendung
• LAN Backbone, Access und Steigzone
• Verbindungskabel zwischen Gebäude- und/oder Etagenverteilern
• Verlegbar in Rohranlagen, Kabelpritschen, Brüstungskanälen und Vertikalschächten
• Zum Spleißen in allen Verteilern und Muffen
| Temperaturbereich | Lagerung -25 bis +70°C, IEC 60794-1-22 F1 |
| Einzug -10 bis +50°C | |
| Betrieb -25 bis +60°C | |
| Zugfestigkeit | IEC 60794-1-21 E1 |
| Querdruck | IEC 60794-1-21 E3 |
| Schlag | IEC 60794-1-21 E4 |
| Wiederholte Biegung | IEC 60794-1-21 E6 |
| Torsion | IEC 60794-1-21 E7 |
| Kabelbiegung | IEC 60794-1-21 E11 |
| Längswasserdichtigkeit | IEC 60794-1-21 F5 |
| Mantelfarbe | grün, ähnlich RAL 6016 |
| Halogenfreiheit, Korrosivität | IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2 |
| Flammwidrigkeit | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2 |
| Brandfortleitung | IEC 60332.3 C, EN 50266-2-4, VDE 0482-266-2-4 |
| Rauchgasdichte | IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2 |
| Brandverhalten (Euroklassen) | EN 13501-6: Dca |
| Kabeltyp | Universal U-DQ(ZN)BH für innen und außen Anwendungen |
| metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C | |
| Fasertyp | Corning G50/125 OM4 |
| Faserzahl | 24 |
| Bündeladern | 2 |
| ø über Mantel | 9.5 mm |
| Gewicht | 84 kg/km |
| Biegeradius | 140 mm |
| Zugkraft kurzzeitig | 4.000 N |
| Zugkraft dauernd | 1.500 N |
| Querdruck kurzzeitig | 5.000 N |
| Querdruck dauernd | 3.000 N |
| Brandlast | 430 kWh/km |
| 1548 MJ/km |
| Toleranzen bei Längen bis 40m | ± 100 cm |
| Toleranzen bei Längen bis 100m | ± 100 cm |
| Toleranzen bei Längen ab 100m | ± 2% |
LWL biegeoptimierte G50/125/250 OM4 Faser
|
Dämpfung typisch (verkabelt) |
850 nm: 2.5 / 1300 nm: 0.5 dB/km |
|
Dämpfung maximal (verkabelt) |
850 nm: 2.7 / 1300 nm: 0.7 dB/km |
|
OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41 |
850 nm: 3500 / 1300 nm: 500 MHz x km |
| High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49 | 850 nm: 4700 / 1300 nm: 4700 MHz x km |
| Brechzahlindex | 850 nm: 1.480 / 1300 nm: 1.479 |
| Biegeradius | Windungen |
Max. induzierte Biegedämpfung |
|
| 37.5 mm | 100 | 850 nm: ≤ 0.05 / 1300 nm: ≤ 0.15 dB/km | |
| 15 mm | 2 | 850 nm: ≤ 0.1 / 1300 nm: ≤ 0.3 dB/km | |
| 7.5 mm | 2 | 850 nm: ≤ 0.2 / 1300 nm: ≤ 0.5 dB/km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Kern Ø | 50.0 +/- 2.5 µm |
| Maximale Unrundheit des Kerns | 5 % |
| Glasmantel Ø | 125.0 +/- 1.0 µm |
| Maximale Unrundheit des Glasmantels | 1.0 % |
| Maximale Kern-/Mantel-Konzentrizität | 1.5 µm |
| Maximale Coating-Konzentrizitätsabweichung | 12 µm |
| Coating Ø | 242 +/- 5 µm |
| Prüflast | 100 kpsi |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Universal Kabel |
| Kategorie | LWL Kabel |
| Medienobjekte | |
| Kabeltyp | LWL Universalkabel |
| Fasertyp | 50/125 µm OM4 |
| Faseranzahl | 24 |
