Draka

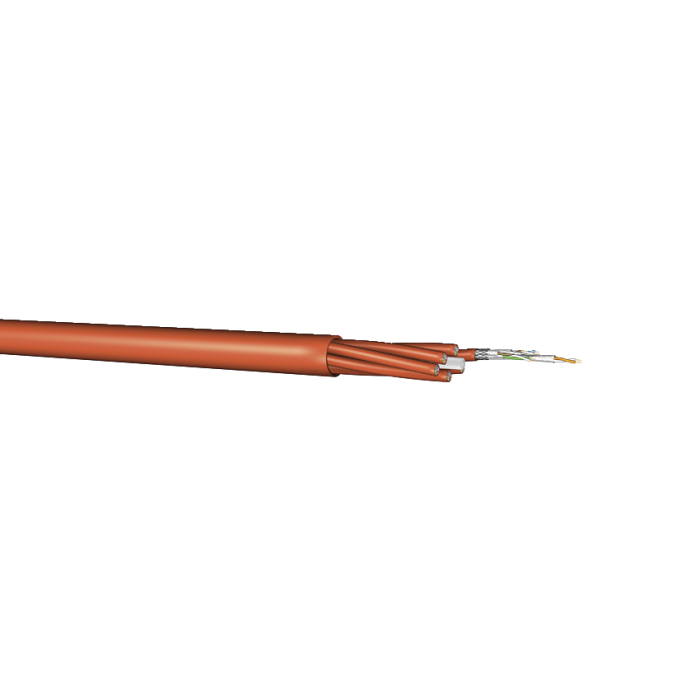

Draka - UC FUTURE COMPACT AWG23/1 Cat.7 S/FTP 6x4P LSHF
Artikelnummer
UC-COMPACT23X6x4P
10Gbit-Lösung für Rechenzentrumsverkabelung. Geschirmtes mehrpaariges 100 Ohm Kabel speziell für den Einsatz in der Horizontal Distribution Area, Zone Distribution Areas und Equipment Distribution Area.
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG23 bei einer max. Übertragungslänge von 100 Metern.
Einsatzgebiete
IEEE 802.3: 10Base-T; 100Base-T; 10GBase-T, ISDN; xDSL
IEEE 802.5 16 MB; ISDN; TPDDI; ATM155Mbit/s
Geltende Normen
ISO/IEC 11801 2nd ed.
EN 50173-5
IEC 61156-5
EN 50288-4-1
Flammwidrigkeit
LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034; EN50399: Class Eca
| Leiter | CU-Festader, Ø 0.56 mm (AWG23) |
| Isolierung | Foam-Skin Polyethylen, Ø 1.35 mm |
| Paar-Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zu Seele | 4 Paare (PiMF) zur Seele |
| Abschirmung | Cu-Geflecht verzinnt, Abdeckung ca. 35% |
| Schutzmantel | LSHF, orange RAL 2003 |
| Verseilung | Kabel besteht aus 6 Einzelelementen, Füllmasse in der Mitte |
| Minimale Biegeradien | ohne Zugbelastung | 200 mm |
| mit Zugbelastung | 100 mm | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis zu +60°C |
| Bewegt | 0°C bis zu +50°C |
| Schleifenwiderstand | ≤ 176 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Isolationswiderstand | 500 V | ≥ 2000 MΩ*km |
| Kapazität | bei 800 Hz | Nom. 43 nF/km |
| Kapazitätsunsymmetrie | (Paar/Erde) | ≤ 1500 pF/km |
| Relative Ausbreitungsgeschwindigkeit | Ca. 79% | |
| Wellenwiderstand | 100 MHz | 100 Ω ± 5 Ω |
| Signallaufzeit | Nominal | < 450 ns/100m |
| Laufzeitunterschied | Nominal | < 15 ns/100m |
| Prüfspannung | (DC, 1 min) Ader/Ader und Ader/Schirm | 1000 V |
| Kopplungsdämpfung | ≥ 85 dB |
| f IN MHZ | Dämpfung dB/90m | NEXT dB | PS- NEXT dB |
ACR | PS- ACR dB/100m | ELFEXT dB/100m | PS- ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.8 | 100 | 97 | 98 | 95 | 105 | 105 | - |
| 4.0 | 3.4 | 100 | 97 | 97 | 94 | 105 | 102 | 27 |
| 10.0 | 5.4 | 100 | 97 | 95 | 92 | 97 | 94 | 30 |
| 16.0 | 6.8 | 100 | 97 | 93 | 90 | 93 | 90 | 30 |
| 20.0 | 7.7 | 100 | 97 | 92 | 89 | 91 | 88 | 30 |
| 31.2 | 9.6 | 100 | 97 | 90 | 87 | 87 | 84 | 30 |
| 62.5 | 13.7 | 100 | 97 | 86 | 83 | 81 | 78 | 30 |
| 100.0 | 17.4 | 100 | 97 | 83 | 80 | 77 | 74 | 30 |
| 125.0 | 19.5 | 95 | 92 | 75 | 72 | 75 | 72 | 26 |
| 155.5 | 21.9 | 94 | 91 | 72 | 69 | 73 | 70 | 26 |
| 175.0 | 23.3 | 93 | 90 | 70 | 67 | 72 | 69 | 25 |
| 200.0 | 25.0 | 92 | 89 | 67 | 64 | 71 | 68 | 25 |
| 250.0 | 28.1 | 90 | 87 | 62 | 59 | 69 | 66 | 24 |
| 300.0 | 30.9 | 89 | 86 | 58 | 55 | 67 | 64 | 24 |
| 400.0 | 38.3 | 87 | 84 | 48 | 45 | 64 | 61 | 23 |
| 500.0 | 43.0 | 86 | 83 | 43 | 40 | 61 | 58 | 22 |
| 600.0 | 44.8 | 85 | 82 | 40 | 37 | 60 | 57 | 22 |
| Bezeichnung | J-02YS(ST)CHH |
| Typ | 6x(4x2x0.56) |
| Außendurchmesser | 25.0 mm |
| Brandlast | 4819 MJ/km |
| Brandlast | 1.339 kWh/m |
| Gewicht | 446 kg/km |
| Kupfergehalt | 163 kg/km |
| Zugkraft | 900 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | Draka |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Verlegekabel |
| Performance | Cat.7 |
