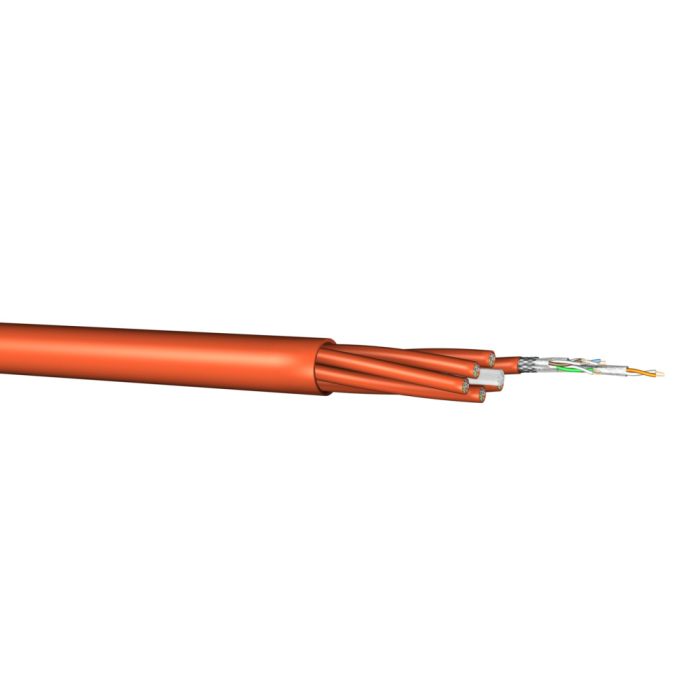

Draka - UC FUTURE COMPACT AWG26/1 Cat.7 S/FTP 6x4P LSHF
Artikelnummer
UC-COMPACT26X6x4P
10Gbit-Lösung für Rechenzentrumsverkabelung. Paargeschirmtes 100 Ohm Mehrfach-Kabel speziell für den Einsatz in der Zone Distribution Areas und Equipment Distribution Area.
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 70 Metern.
Einsatzgebiete
IEEE 802.3: 10Base-T; 100Base-T; 10GBase-T, ISDN; xDSL
IEEE 802.5 16 MB; ISDN; TPDDI; ATM155Mbit/s
Geltende Normen
IEC 61156-6 work area cable
ISO/IEC 11801 2nd Edition
EN 50173-5
EN 50288-4-2
Flammwidrigkeit
PVC IEC 60332-1
LSHF IEC 60332-1, IEC 60754-2, IEC 61034; EN 50399 Class Eca
| Leiter | CU-Festader, Ø 0.4 mm (AWG26) |
| Isolierung | Foam-Skin PP, Ø 1.0 mm (+/-0.05) |
| Verseilung | 2 Adern zum Paar |
| Paarabschirmung | Aluminium-beschichtete Kunststoff-Verbundfolie |
| Verseilung zur Seele | 4 Paare (PimF) zur Seele |
| Abschirmung | Cu-Geflecht verzinnt, Abdeckung ca. 60% |
| Schutzmantel | LSHF orange RAL 2003 |
| Verseilung (6x) | Kabel besteht aus 6 Einzelelementen, Füllmasse in der Mitte |
| Minimale Biegeradien | ohne Zugbelastung | 8xD |
| mit Zugbelastung | 4xD | |
| Betriebstemperaturenbereich | Ruhend | -20°C bis zu +60°C |
| Bewegt | 10°C bis zu +40°C |
| Schleifenwiderstand | ≤ 280 Ω/km | |
| Widerstandsunsymmetrie | ≤ 2% | |
| Prüfspannung | Ader/Ader | 1000 VDC 1 min |
| Ader/Schirm | 1000 VDC 1 min | |
| Kapazität | 800 Hz | Nom. 44 nF/km |
| Kapazitätsunsymmetrie | ≤ 1600 pF/km | |
| Wellenwiderstand | 100 MHz | 100 Ω ± 15 Ω |
| Relative Ausbreitungsgeschwindigkeit | ca. 76% | |
| Isolationsprüfung | 500 V | ≥ 2000 MΩkm |
| Kopplungsdämpfung | ≥ 85 dB |
| F MHZ | Dämpfung dB/10m | NEXT dB | PS-NEXT dB | ELFEXT dB/100m | PS-ELFEXT dB/100m |
Rückfluss- |
|---|---|---|---|---|---|---|
| 1.0 | 0.3 | 90 | 87 | 80 | 77 | 23 |
| 4.0 | 0.6 | 90 | 87 | 80 | 77 | 24 |
| 10.0 | 1.0 | 90 | 87 | 80 | 77 | 25 |
| 16.0 | 1.3 | 90 | 87 | 76 | 73 | 25 |
| 20.0 | 1.4 | 90 | 87 | 74 | 71 | 25 |
| 31.2 | 1.8 | 90 | 87 | 70 | 67 | 25 |
| 62.5 | 2.6 | 90 | 87 | 64 | 61 | 23 |
| 100.0 | 3.2 | 87 | 84 | 60 | 57 | 21 |
| 125.0 | 3.6 | 85 | 82 | 58 | 55 | 20 |
| 155.5 | 4.0 | 84 | 81 | 56 | 53 | 19 |
| 175.0 | 4.3 | 83 | 80 | 55 | 52 | 19 |
| 200.0 | 4.6 | 82 | 79 | 54 | 51 | 18 |
| 250.0 | 5.1 | 81 | 78 | 52 | 49 | 18 |
| 300.0 | 5.6 | 80 | 77 | 50 | 47 | 17 |
| 450.0 | 6.9 | 77 | 74 | 47 | 44 | 17 |
| 600.0 | 7.9 | 75 | 72 | 44 | 41 | 17 |
| Bezeichnung | J-09YS(ST)CHH |
| Typ | 6x4x2x0.4 PiMF |
| Außendurchmesser | 17.8 mm |
| Brandlast | 3460 MJ/km |
| Brandlast | 0.96 kWh/m |
| Gewicht | 310 kg/km |
| Kupfergehalt | 132 kg/km |
| Zugkraft | 700 N |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | draka |
| Kategorie | TP Kabel |
| Medienobjekte | |
| Kabeltyp | CU Patchkabel |
| Performance | Cat.7 |
