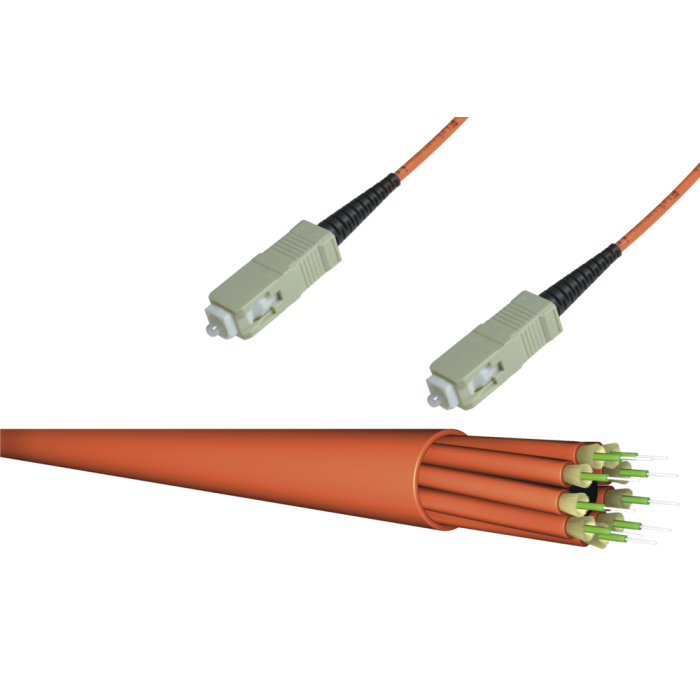

LWL Breakout Kabel 24x SC/24x SC 24G62,5/125µ OM1 LSHF, Länge: xxxx
Artikelnummer
L-SC/SC62V24Gxxxx
LWL Breakout Kabel 24x SC/24x SC 24G62,5/125µ OM1 LSHF, Länge: xxxx
LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
Stecker Typ
SC Simplex
Gehäuse
Kunststoff, Beige
Ferrule
Keramik, Axial gefedert
Bohrung in der Ferrule
126 µ
Steckzyklen
1.000
Betriebstemperatur
-40°C bis +75°C
Zugentlastung bis
150 N
Hersteller
tde
Optische Performance
Faser Typ Wellenlänge Einfügedämpfung typ. Einfügedämpfung max. Rückflussdämpfung min.
50/125µ OM2
SC
850 nm
≤ 0.25 dB
0.45 dB
30 dB
62.5/125µ OM1
SC
850 nm
≤ 0.25 dB
0.45 dB
LWL Kabel Kabeldaten
Faseranzahl
24
Aufbau
4 x 6
Außendurchmesser
17.4 mm
Toleranz
± 0.5 mm
Einzelelment Durchmesser
2.0 (± 0.1 mm)
Armierungs Elemente
Aramid Garn
Außenmantel
LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe
Orange
Standardaufdruck
“t d e – IVHH24G62-2.0” und fortlaufende Meter-Markierung + Chargennummer
Mechanische/ Thermische Eigenschaften
Faseranzahl
24
Gewicht
235 kg/km
Zugkraft
3200 N
Biegeradius
20 x Außendurchmesser
Betriebstemperatur
-5°C bis +60°C
Flammwidrig
gemäß (EN 50266, IEC 60332-3)
Halogenfrei
gemäß (EN 50267, IEC 60754)
Geringe Rauchentwicklung
gemäß (EN 50268, IEC 61034-1/2)
Besonderheiten
Eigenschaften
Faser und aramid Garn frei beweglich
Identifikation
Kennung, min. alle 25 cm auf Subkabel
Corning LWL 62,5/125µ OM1 Multimode Faser
Typ
Corning 62.5/125µ OM1 Multimode Faser
Hersteller
Corning
Optische Spezifikationen
Bandbreite
160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung
Bei 850 nm max. ≤ 3.0 dB/km Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur
0.275 ± 0.015
Abmessungen
Kerndurchmesser
62.5 ± 3.0 µm
Manteldurchmesser
125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität
≤ 3.0 µm
Mantelunrundheit
< 2.0%
Kernunrundheit
≤ 5.0%
Beschichtungsdurchmesser
245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität
< 12 µm
Umweltspezifikationen
Umwelttest Testbedingung Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit
-60°C bis +85°C
≤ 0.20
Temperatur-Feuchtigkeitszyklus
-10°C bis +85°C und 4% bis 98% RH
≤ 0.20
Betriebstemperaturbereich
-60°C bis +85°C
Mechanische Spezifikationen
Zugfestigkeitstest
Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge
Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.
Charakteristische Eigenschaften
Differenz des Brechungsindex
2%
Effektiver Gruppen-Brechungsindex
850 nm: 1.496 1300 nm: 1.491
Korrosions-Faktor (Nd)
20
Abstreifkraft der Faserbeschichtung
Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion
Nulldispersionswellenlänge (λ0 ): 1332 nm ≤ λ0 ≤ 1354 nm Nulldispersionssteigung (S0 ): ≤ 0.097 ps/(nm²*km)
Mehr Informationen
Lieferzeit
5-10 Werktage
Hersteller
tde
Systeme
tde - LWL Konfektion
Medienobjekte
Kabeltyp
LWL Innenkabel
Fasertyp
62,5/125 µm OM1
Faseranzahl
24
Typ
SC
