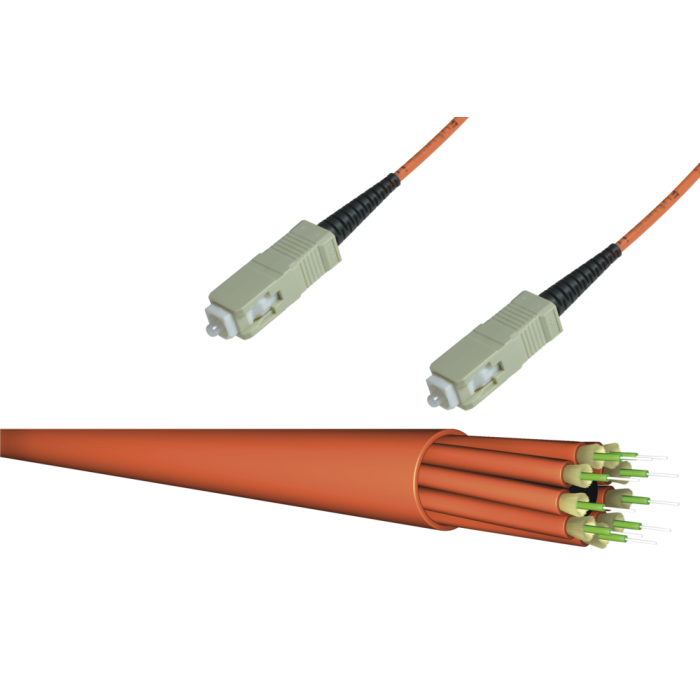

LWL Breakout Kabel 8x SC/8x SC 8G62,5/125µ OM1 LSHF, Länge: xxxx

Artikelnummer
L-SC/SC62V08Gxxxx
Lieferzeit
5-10 Werktage
LWL Breakout Kabel 8x SC/8x SC 8G62,5/125µ OM1 LSHF, Länge: xxxx

LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ SC Simplex
Gehäuse Kunststoff, Beige
Ferrule Keramik, Axial gefedert
Bohrung in der Ferrule 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 150 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM2 SC 850 nm ≤ 0.25 dB 0.45 dB 30 dB
62.5/125µ OM1 SC 850 nm ≤ 0.25 dB 0.45 dB

LWL Kabel

Kabeldaten
Typ IVHH08G62.5/125 OM1
Faseranzahl 8
Aufbau 8
Außendurchmesser 9.3mm
Toleranz ± 0.3mm
Einzelelment Durchmesser 2.0 (± 0.1mm)
Armierungs Elemente Aramid Garn
Außenmantel LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe Orange
Standardaufdruck “t d e – IVHH08G62-2.0” und fortlaufende Meter-Markierung + Chargennummer
Mechanische/ Thermische Eigenschaften
Faseranzahl 8
Gewicht 70 kg/km
Zugkraft 1200 N
Biegeradius 20 x Außendurchmesser
Betriebstemperatur -5°C bis + 60°C
Flammwidrig EN 50266, IEC 60332-3
Halogenfrei EN 50267, IEC 60754
Geringe Rauchentwicklung EN 50268, IEC 61034-1/2
Besonderheiten
Eigenschaften Faser und aramid Garn frei beweglich
Identifikation Kennung, min. alle 25 cm auf Subkabel

Corning LWL 62,5/125µ OM1 Multimode Faser

Typ Corning 62.5/125µ OM1 Multimode Faser
Hersteller Corning
Optische Spezifikationen
Bandbreite 160/200 bei 850 nm / 500 bei 1300 nm
Dämpfung Bei 850 nm max. ≤ 3.0 dB/km
Bei 1300 nm max. ≤ 0.7 dB/km
Numerische Apertur 0.275 ± 0.015
Abmessungen
Kerndurchmesser 62.5 ± 3.0 µm
Manteldurchmesser 125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität ≤ 3.0 µm
Mantelunrundheit < 2.0%
Kernunrundheit ≤ 5.0%
Beschichtungsdurchmesser 245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität < 12 µm
Umweltspezifikationen
UmwelttestTestbedingungInduzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.20
Temperatur-Feuchtigkeitszyklus -10°C bis +85°C und 4% bis 98% RH ≤ 0.20
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Zugfestigkeitstest Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge Die Faserlängen sind bis zu 2.2 - 8.8 km/Spule erhältlich.
Charakteristische Eigenschaften
Differenz des Brechungsindex 2%
Effektiver Gruppen-Brechungsindex 850 nm: 1.496
1300 nm: 1.491
Korrosions-Faktor (Nd) 20
Abstreifkraft der Faserbeschichtung Trocken: 2.7N (0.6 lbs)
Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion Nulldispersionswellenlänge (λ0): 1332 nm ≤ λ0 ≤ 1354 nm
Nulldispersionssteigung (S0): ≤ 0.097 ps/(nm²*km)

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Medienobjekte
Kabeltyp LWL Innenkabel
Fasertyp 62,5/125 µm OM1
Faseranzahl 8
Typ SC
