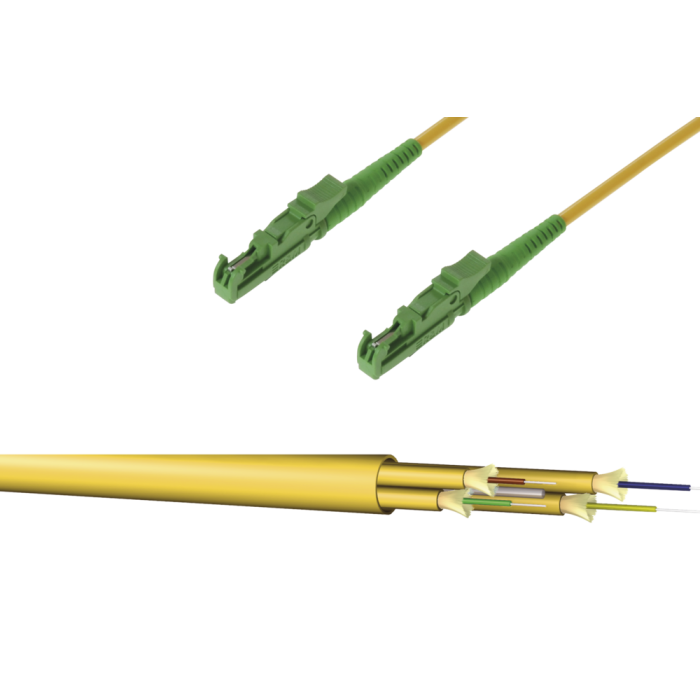

LWL Breakout Kabel 4x E2000 APC/4x E2000 APC 4E9/125µ OS2 LSHF, Länge: xxxx
Artikelnummer
P-E2A/E2A09V04Exxxx
LWL Breakout Kabel 4x E2000 APC/4x E2000 APC 4E9/125µ OS2 LSHF, Länge: xxxx
LWL E2000 APC Steckverbinder tde Klasse B für 09/125µ Faser
| Typ | E2000 APC |
| Ferrule | Keramik |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Stecker Farbe | Grün |
| Hebel Farbe | Grün |
| Tüllen Farbe | Grün |
| Hersteller | RDM |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ | E2000 APC | 1550 nm | ≤ 0.10 dB | 0.25 dB |
75 dB |
LWL Kabel
| Typ | IVHH04E9/125 |
| Faseranzahl | 4 |
| Aufbau | 4 |
| Außendurchmesser | 7.0 mm |
| Toleranz | ± 0.3 mm |
| Einzelelment Durchmesser | 2.0 (± 0.1 mm) |
| Armierungs Elemente | Aramid Garn |
| Außenmantel | LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Gelb |
| Standardaufdruck | "t d e – IVHH04E09 - 2.0mm Ultra LSZH" und fortlaufende Meter-Markierung + Chargennummer |
| Faseranzahl | 4 |
| Gewicht | 48 kg/km |
| Zugkraft | 1000 N |
| Biegeradius | 15 x Außendurchmesser |
| Betriebstemperatur | -5°C bis +60°C IEC 60794-2-20 |
| Flammwidrig | EN 50266, IEC 60332 |
| Halogenfrei | EN 50267-2-1/-2-2, IEC 60754 |
| Geringe Rauchentwicklung | EN 50268, IEC 61034-1/-2 |
| Eigenschaften | Faser und aramid Garn frei beweglich |
| Identifikation | Kennung, alle 2 cm auf Subkabel |
Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser
| Typ | Corning Ultra SMF-28® 09/125µ OS2 Singlemode Faser |
| Maximale Dämpfung | Bei 1310 nm max. 0.32 dB/km Bei 1383 nm max. 0.32 dB/km Bei 1490 nm max. 0.21 dB/km Bei 1550 nm max. 0.18 dB/km Bei 1625 nm max. 0.20 dB/km |
| Dämpfung gegen Wellenlänge | Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km |
| Makrobiege Verlust |
Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm; |
| Unterbrechungspunkt | Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB |
| Kabel Cutoff Wellenlänge (λccf) | λccf ≤ 1260 nm |
| Modenfelddurchmesser | Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm |
| Dispersion | Bei 1550 nm = ≤ 18.0 [ps/(nm*km)] Bei 1625 nm = ≤ 22.0 [ps/(nm*km)] |
| Dispersions Null-Wellenlänge (λ0): 1304 nm ≤ λ0 ≤ 1324 nm Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km) |
|
| Polarisationsmodendispersion (PMD) | PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km |
| Faser Ring | ≥ 4.0 m Krümmungsradius |
| Manteldurchmesser | 125.0 ± 0.7 µm |
| Kern-Mantel Toleranz | ≤ 0.5 µm |
| Mantel Unrundheit | ≤ 0.7% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.05 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C bis zu 98% RH | ≤ 0.05 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.05 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.05 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa). |
| Länge | Faserlängen bis zu 63.0 km/Spule verfügbar. |
| Kerndurchmesser | 8.2 µm |
| Numerische Apertur | 0.14 |
| Effektiver Gruppen-Brechungsindex | 1310 nm: 1.4676 1550 nm: 1.4682 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N) |
| Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) | 1310 nm: -77 dB 1550 nm: -82 dB |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tde - LWL Konfektion |
| Kategorie | LWL Trunkkabel Premium |
| Medienobjekte | |
| Kabeltyp | LWL Innenkabel |
| Fasertyp | 09/125 µm OS2 |
| Faseranzahl | 4 |
| Typ | E2000 APC |
