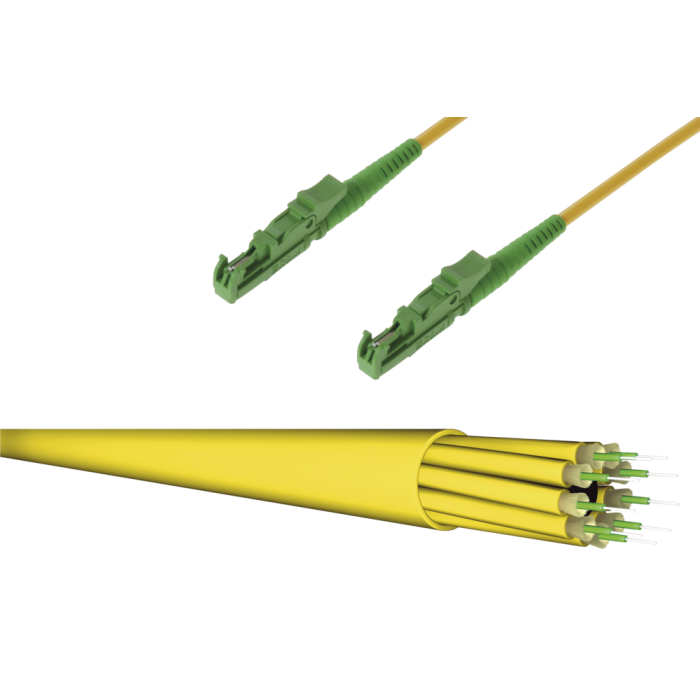

LWL Breakout Kabel 8x E2000 APC/8x E2000 APC 8E9/125µ OS2 LSHF, Länge: xxxx

Artikelnummer
P-E2A/E2A09V08Exxxx
Lieferzeit
5-10 Werktage
LWL Breakout Kabel 8x E2000 APC/8x E2000 APC 8E9/125µ OS2 LSHF, Länge: xxxx

LWL E2000 APC Steckverbinder tde Klasse B für 09/125µ Faser

Typ E2000 APC
Ferrule Keramik
Ferrul-Bohrung 125.5 µ
Ferrul-Konzentrizität ≤ 0.6 µ
Stecker Farbe Grün
Hebel Farbe Grün
Tüllen Farbe Grün
Hersteller RDM
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
9/125µ E2000 APC 1550 nm ≤ 0.10 dB 0.25 dB

75 dB

LWL Kabel

Kabeldaten
Typ IVHH08E9/125
Faseranzahl 8
Aufbau 8
Außendurchmesser 9.3 mm
Toleranz ± 0.3 mm
Einzelelement Durchmesser 2.0 (± 0.1 mm)
Armierungs Elemente Aramid Garn
Außenmantel LSOH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig)
Mantelfarbe Gelb
Standardaufdruck “t d e – IVHH08E09-2.0” und fortlaufende Meter-Markierung + Chargennummer
Mechanische/ Thermische Eigenschaften
Faseranzahl 8
Gewicht 70 kg/km
Zugkraft 1200 N
Biegeradius 20 x Außendurchmesser
Betriebstemperatur -5°C bis +60°C IEC 60794-2-20
Flammwidrig EN 50266, IEC 60332
Halogenfrei EN 50267, IEC 60754
Geringe Rauchentwicklung EN 50268, IEC 61034-1/-2
Besonderheiten
Eigenschaften Faser und aramid Garn frei beweglich
Identifikation Kennung, min. alle 25 cm auf Subkabel

Corning LWL SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser

Typ Corning SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser
Maximale Dämpfung Bei 1310 nm max. 0.33 - 0.35 dB/km
Bei 1383 ± 3 nm max. 0.31 - 0.35 dB/km
Bei 1490 nm max. 0.21 - 0.24 dB/km
Bei 1550 nm max. 0.19 - 0.20 dB/km
Bei 1625 nm max. 0.20 - 0.23 dB/km
Dämpfung gegen Wellenlänge Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km
Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust Mandrell Durchmesser: 32mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550nm;
Induzierte Dämpfung: ≤ 0.03 dB
Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310nm;
Induzierte Dämpfung: ≤ 0.03 dB
Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1550nm;
Induzierte Dämpfung: ≤ 0.03 dB
Mandrell Durchmesser: 60mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1625nm;
Induzierte Dämpfung: ≤ 0.03dB
Unterbrechungspunkt Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB
Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf) λccf ≤ 1260 nm
Modenfelddurchmesser Bei 1310 nm = 9.2 ± 0.4 µm
Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion Bei 1550 nm = ≤ 18.0 [ps/(nm*km)]
Bei 1625 nm = ≤ 22.0 [ps/(nm*km)]
  Dispersions Null-Wellenlänge (λ0): 1310 nm ≤ λ0 ≤ 1324 nm
Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD) PMD Verbindungsbemessungswert = ≤ 0.06 ps/√km
Maximal einzelne Faser = ≤ 0.1 ps/√km
Normen ITU-T Normempfehlung G.652 (Tabellen A, B, C, und D)
IEC Spezifikationen 60793-2-50 Typ B1.3
TIA/EIA 492-CAAB
Telcordia allgemeine Anforderungen GR-20-CORE
ISO 11801 OS2
Maßangaben
Faser Ring ≥ 4.0 m Krümmungsradius
Manteldurchmesser 125.0 ± 0.7 µm
Kern-Mantel Toleranz ≤ 0.5 µm
Mantel Unrundheit ≤ 0.7%
Beschichtungsdurchmesser 242 ± 5 µm
Mantel- Beschichtungstoleranz < 12 µm
Temperatur
Umwelt-TestPrüfbedingungInduzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit -60°C bis +85°C ≤ 0.05
Umdrehungen bei Luftfeuchtigkeit -10°C bis +85°C bis zu 98% RH ≤ 0.05
Eintauchen in Wasser 23°C ± 2°C ≤ 0.05
Wärmealterung 85°C ± 2°C ≤ 0.05
Betriebstemperaturbereich -60°C bis +85°C
Mechanische Spezifikationen
Abnahmeprüfung Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge Faserlängen bis zu 63.0 km/Spule verfügbar.
Performance Charakterisierungen
Kerndurchmesser 8.2 µm
Numerische Apertur 0.14
Dispersions Null-Wellenlänge (λ0) 1317 nm
Dispersions Null-Neigung (S0) 0.088 ps/(nm²*km)
Effektiver Gruppen-Brechungsindex 1310 nm: 1.4676
1550 nm: 1.4682
Dauerfestigkeit Parameter (nd) 20
Abmantelungskraft Trocken: 0.6 lbs (3N)
Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) 1310 nm: -77 dB
1550 nm: -82 dB

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Medienobjekte
Kabeltyp LWL Innenkabel
Fasertyp 09/125 µm OS2
Faseranzahl 8
Typ E2000 APC
