LWL Universalkabel 12x SC/12x SC 12G62,5/125µ OM1 LSHF, Länge: xxxx

Artikelnummer

L-SC/SC62B12Gxxxx

Lieferzeit

5-10 Werktage

LWL Universalkabel 12x SC/12x SC 12G62,5/125µ OM1 LSHF, Länge: xxxx

Zum Ende der Bildergalerie springen

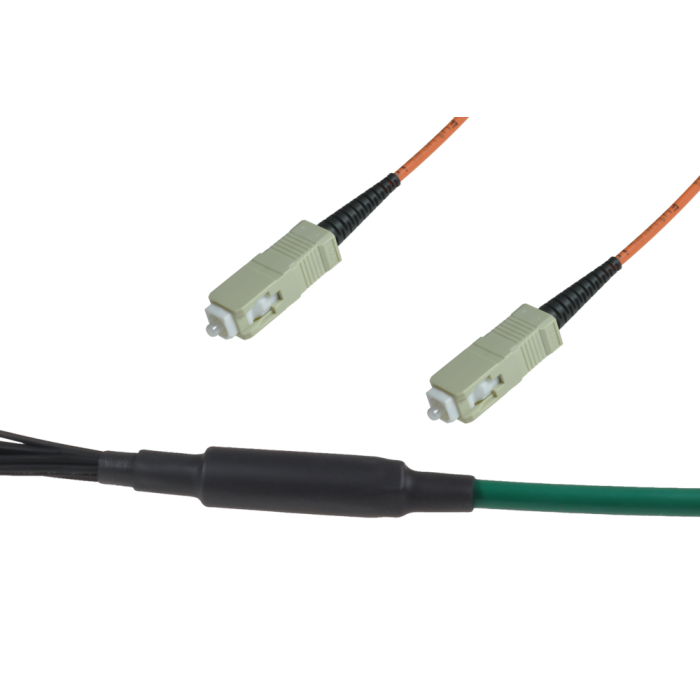

main product photo

Zum Anfang der Bildergalerie springen

LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ	SC Simplex
Gehäuse	Kunststoff, Beige
Ferrule	Keramik, Axial gefedert
Bohrung in der Ferrule	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	SC	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125µ OM1	SC	850 nm	≤ 0.25 dB	0.45 dB

LWL Aufteiler für Universalkabel, 6-12x 2mm Elemente für 1 Faserstecker

Länge Aufteiler	50 mm
Ø Aufteiler	16 mm
Ø Peitsche	1.7 - 2 mm
Peitschenlänge	78 ± 5 cm (nicht gestuft)

LWL Kabel

Mechanische Eigenschaften
Temperaturbereich	Lagerung -25 bis +70°C, IEC 60794-1-22 F1
	Einzug -10 bis +50°C
	Betrieb -25 bis +60°C
Zugfestigkeit	IEC 60794-1-21 E1
Querdruck	IEC 60794-1-21 E3
Schlag	IEC 60794-1-21 E4
Wiederholte Biegung	IEC 60794-1-21 E6
Torsion	IEC 60794-1-21 E7
Kabelbiegung	IEC 60794-1-21 E11
Längswasserdichtigkeit	IEC 60794-1-22 F5

Allgemeine Eigenschaften
Mantelfarbe	grün, ähnlich RAL 6016
Halogenfreiheit, Korrosivität	IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2
Flammwidrigkeit	IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Brandfortleitung	IEC 60332-3-24, EN 50266-2-4, VDE 0482-266-2-4
Rauchgasdichte	IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
Brandverhalten (Euroklassen)	EN 13501-6: D_ca-s2,d1,a1

Kabeltyp	Universal U-DQ(ZN)BH für innen und außen Anwendungen
	metallfrei, trockene Verseilhohlräume, nagetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C
Fasertyp	Corning G62.5/125 OM1
Faserzahl	12
Bündeladern	1
ø über Mantel	7.6 mm
Gewicht	68 kg/km
Biegeradius	115 mm
Zugkraft	1500 N
Querdruck	3000 N dauernd
	5000 N kurzzeitig
Brandlast	275 kWh/km
	990 MJ/km

Längentoleranzen (vorkonfektioniert mit Steckern)
Toleranzen bei Längen bis 40m	± 100 cm
Toleranzen bei Längen bis 100m	± 100 cm
Toleranzen bei Längen ab 100m	± 2%

LWL biegeoptimierte G62.5/125/250 OM1 Faser

Optische Eigenschaften
Dämpfung typisch (verkabelt)	850 nm: 2.8 / 1300 nm: 0.6 dB/km
Dämpfung maximal (verkabelt)	850 nm: 3.0 / 1300 nm: 0.7 dB/km
OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41	850 nm: 200 / 1300 nm: 600 MHz x km
High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49	850 nm: 220 MHz x km
Brechzahlindex	850 nm: 1.496 / 1300 nm: 1.491

Geometrische und Mechanische Eigenschaften
Numerische Apertur	0.275 +/- 0.015
Kern Ø	62.5 +/- 2.5 µm
Maximale Unrundheit des Kerns	5 %
Glasmantel Ø	125.0 +/- 2.0 µm
Maximale Unrundheit des Glasmantels	1.0 %
Maximale Kern-/Mantel-Konzentrizität	1.5 µm
Maximale Coating-Konzentrizitätsabweichung	12 µm
Coating Ø	245 +/- 5 µm
Prüflast	100 kpsi

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tde - LWL Konfektion
Kategorie	LWL Trunkkabel Standard
Medienobjekte
Kabeltyp	LWL Universalkabel
Fasertyp	62,5/125 µm OM1
Faseranzahl	12
