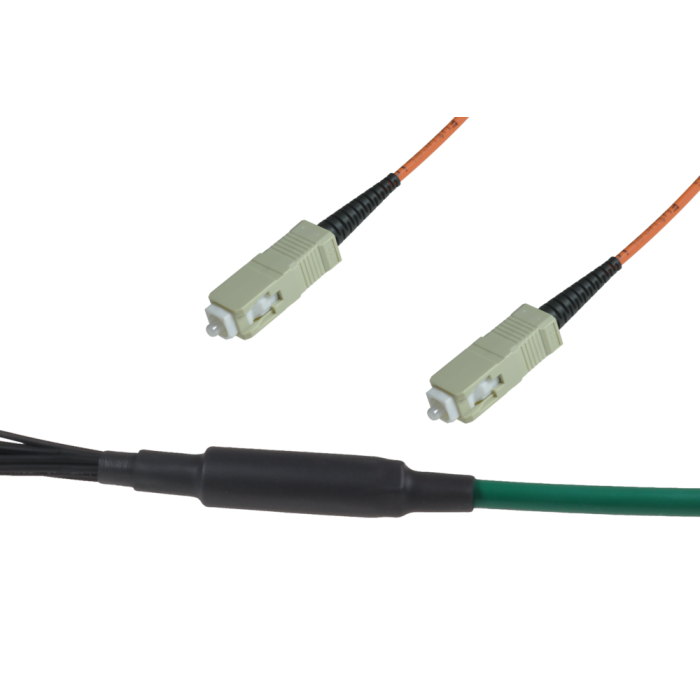

LWL Universalkabel 96x SC/96x SC 96G62,5/125µ OM1 LSHF, Länge: xxxx

Artikelnummer
L-SC/SC62B96Gxxxx
Lieferzeit
5-10 Werktage
LWL Universalkabel 96x SC/96x SC 96G62,5/125µ OM1 LSHF, Länge: xxxx

LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ SC Simplex
Gehäuse Kunststoff, Beige
Ferrule Keramik, Axial gefedert
Bohrung in der Ferrule 126 µ
Steckzyklen 1.000
Betriebstemperatur -40°C bis +75°C
Zugentlastung bis 150 N
Hersteller tde
Optische Performance
FaserTypWellenlängeEinfügedämpfung typ.Einfügedämpfung max.Rückflussdämpfung min.
50/125µ OM2 SC 850 nm ≤ 0.25 dB 0.45 dB 30 dB
62.5/125µ OM1 SC 850 nm ≤ 0.25 dB 0.45 dB

LWL Aufteiler für Universalkabel, 96x 2mm Elemente für 1 Faserstecker, xx = SM oder MM

Länge Aufteiler 155 mm
Längste Faser 1230 mm
Kürzeste Faser 530 mm
Parallele Fasern 96
Max. Ø Aufteiler 51 mm
Breite der Panelaufnahme 41 mm
Max. Blechstärke für Panelaufnahme 2 mm

LWL Kabel

Mechanische Eigenschaften
Temperaturbereich Lagerung -25 bis +70°C, IEC 60794-1-2 F1
  Einzug -10 bis +50°C
  Betrieb -25 bis +60°C
Zugfestigkeit IEC 60794-1-2 E1
Querdruck IEC 60794-1-2 E3
Schlag IEC 60794-1-2 E4
Wiederholte Biegung IEC 60794-1-2 E6
Torsion IEC 60794-1-2 E7
Kabelbiegung IEC 60794-1-2 E11
Längswasserdichtigkeit IEC 60794-1-2 F5
Allgemeine Eigenschaften

Mantelfarbe

grün, ähnlich RAL 6016

Halogenfrei, keine korrosiven Brandgase IEC 60754-1/-2, EN 50267-2-1/-2-2, VDE 0482-267-2-1/-2-2
Flammwidrig (Selbstlöschend) IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Keine Brandfortleitung IEC 60332.3 C, EN 50266-2-4, VDE 0482-266-2-4
Minimale Rauchentwicklung IEC 61034-1/-2, EN 61034-1/-2 (EN 50268-1/-2), VDE 0482-1034-1/-2 (VDE 0482-268-1/-2)
Kabeltyp Universal U-DQ(ZN)BH für innen und außen Anwendungen
  metallfrei, trockene Verseilhohlräume, negetiergeschützt, flammwidrig, entspricht IEC 60332.1 und IEC 60332.3 C
Fasertyp Corning G62.5/125 OM1
Faserzahl 96
Bündeladern 8
ø über Mantel 13.5 mm
Gewicht 198 kg/km
Biegeradius 205 mm
Zugkraft 6000 N
Querdruck 3000 N dauernd
  5000 N kurzzeitig
Brandlast 808 kWh/km
  3200 MJ/km
Längentoleranzen (vorkonfektioniert mit Steckern)
Toleranzen bei Längen bis 40m ± 100 cm
Toleranzen bei Längen bis 100m ± 100 cm
Toleranzen bei Längen ab 100m ± 2%

LWL biegeoptimierte G62.5/125/250 OM1 Faser

Optische Eigenschaften

Dämpfung typisch (verkabelt)

850 nm: 2.8 / 1300 nm: 0.6 dB/km

Dämpfung maximal (verkabelt)

850 nm: 3.0 / 1300 nm: 0.7 dB/km

OFL-Bandbreite gemäß TIA/EIA 455-204 und IEC 60793-1-41

850 nm: 200 / 1300 nm: 600 MHz x km
High-Performance EMB-Bandbreite gemäß TIA/EIA 455-220A und IEC 60793-1-49 850 nm: 220 MHz x km
Brechzahlindex 850 nm: 1.496 / 1300 nm: 1.491
Geometrische und Mechanische Eigenschaften
Numerische Apertur 0.275 +/- 0.015
Kern Ø 62.5 +/- 2.5 µm
Maximale Unrundheit des Kerns 5 %
Glasmantel Ø 125.0 +/- 2.0 µm
Maximale Unrundheit des Glasmantels 1.0 %
Maximale Kern-/Mantel-Konzentrizität 1.5 µm
Maximale Coating-Konzentrizitätsabweichung 12 µm
Coating Ø 245 +/- 5 µm
Prüflast 100 kpsi

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tde - LWL Konfektion
Medienobjekte
Kabeltyp LWL Universalkabel
Fasertyp 62,5/125 µm OM1
Faseranzahl 96
Typ SC
