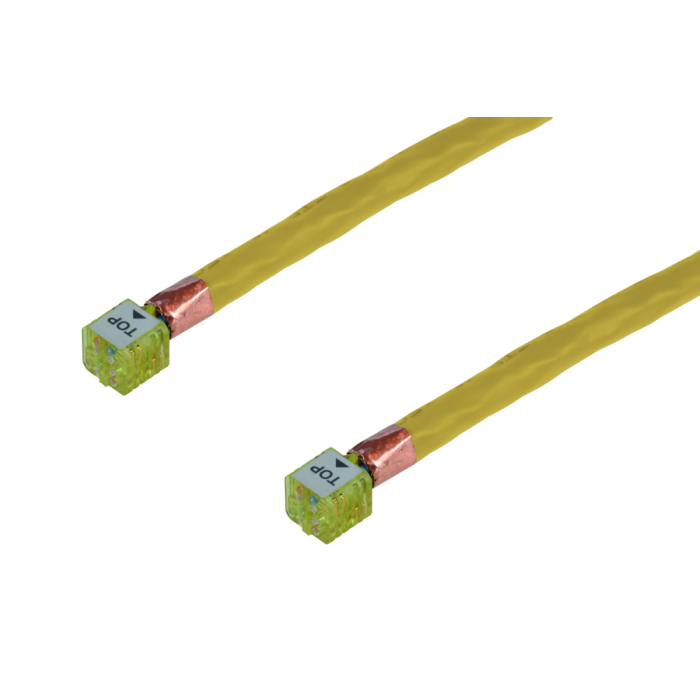

tBL® - TP Verlegekabel beids. 1x Termination Block Cat.6_A TBL-1200-23

Artikelnummer

TBL-TKT/TKT-N23-xx

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

Kabellänge

Einzughilfe

Beschriftung Seite 1 + 0,53 €

Maximal 100 Zeichen

Beschriftung Seite 2 + 0,53 €

Maximal 100 Zeichen

Beschriftung Beutel + 0,53 €

Maximal 100 Zeichen

Anzahl

tBL® - TP Verlegekabel beids. 1x Termination Block Cat.6_A TBL-1200-23

xx	Länge in m

Aufbau	Kunststoff mit Schneid-Klemm-Verbindung
Goldauflage Termination Block	30 µ"
Farbe	Transparent-gelb
Einsatzbereich	Installationskabel mit Volldraht (Solid Wire) AWG 22 bis AWG 24 und flex.
	Eine Installationshilfe mit Farbcodes zur Belegung nach EIA/TIA 568 A und B befindet sich als Fähnchen am Stecker.

Kabelaufbau
Leiter	Cu-Draht, blank Ø 0.58 mm (AWG 23/1)
Isolierung	Foam-Skin Polyethylen, Ø 1.4 mm
Verseilung	2 Adern zum Paar
Paarabschirmung	Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele	4 Paare (PiMF) zur Seele
Gesamtschirm	Cu-Geflecht verzinnt (ca. 65%)
Schutzmantel	LSHF-FR, Gelb RAL 1028

Mechanische Eigenschaften
Minimale Biegeradien	ohne Zugbelastung	≥ 30 mm
	mit Zugbelastung	≥ 60 mm
Betriebstemperaturenbereich	ruhend	-20°C bis +60°C
	bewegt	0°C bis +50°C

Elektrische Eigenschaften bei 20°C ± 5°C
Schleifenwiderstand		≤ 135 Ω/km
Widerstandsunsymmetrie		≤ 2%
Isolationswiederstand	(500V)	≥ 5000 MΩ*km
Kapazität	bei 800 Hz	Nom. 43 nF/km
Kapazitätsunsymmetrie	(Paar/Erde)	≤ 1500 pF/km
Mitltlerer Wellenwiderstand	bei 100 MHz	(100 ± 5) Ω
Relative Ausbreitungsgeschwindigkeit		ca. 76%
Signallaufzeit		439 ns/100m
Laufzeitunterschied		12 ns/100m
Prüfspannung	(DC, 1min) Ader/Ader und Ader/Schirm	1000 V
Kopplungswiderstand	bei 1 MHz	≤ 5 mΩ/m
	bei 10 MHz	≤ 5 mΩ/m
	bei 30 MHz	≤ 10 mΩ/m
Kopplungsdämpfung		≥ 85 dB

Elektrische Daten (nominal) gemäß Cat.7_A (bei 20°C)
F MHZ	Dämpfung dB/100m	NEXT dB	PS- NEXT dB	ACR dB/100m	PS-ACR dB/100m	ACRF dB/100m	PS- ACRF dB/100m	Rückfluss- dämpfung dB
1	1.8	100	97	98	95	105	103	22
4	3.4	100	97	97	94	93	91	25
10	5.4	100	97	95	92	85	83	27
16	6.8	100	97	93	90	81	79	27
20	7.7	100	97	92	89	79	77	26
31.2	9.6	100	97	90	87	75	73	24
62.5	13.7	100	97	86	83	69	67	22
100	17.4	100	97	83	80	65	63	21
125	18.6	95	92	76	73	63	61	21
155	19.5	95	92	75	69	61	59	20
175	22.1	92	89	70	67	60	58	20
200	25.0	92	89	67	64	59	57	20
250	28.1	90	87	62	59	57	55	19
300	30.9	89	86	58	55	55	53	19
450	37.4	87	84	50	47	52	50	19
600	44.8	85	82	40	37	49	47	19
750	50.5	83	80	32	29	59	56	19
900	55.9	82	79	26	23	58	55	19
1000	58.5	82	79	24	21	57	54	19
1200	63.4	81	78	19	16	52	49	17
