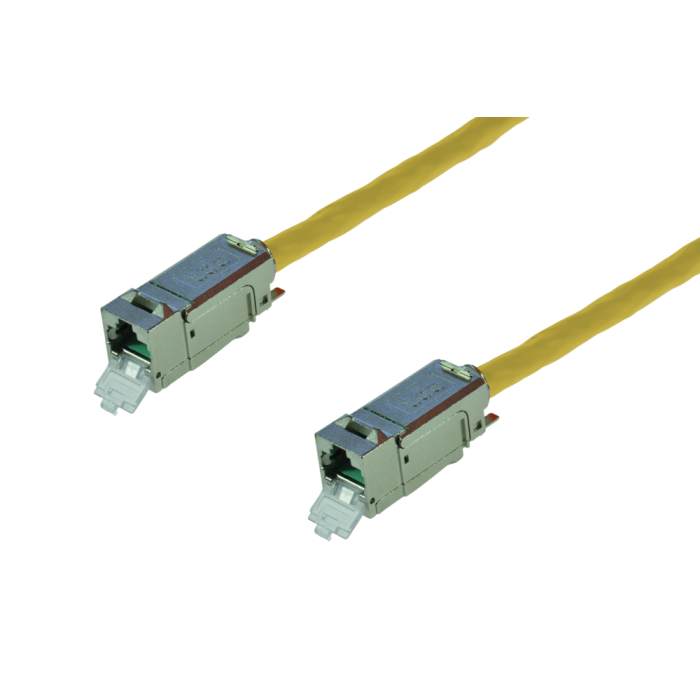

tBL® - TP Verlegekabel beids. je 1x RJ45 Keystone Modul Cat.6A TBL-1200-23

Artikelnummer
TBL-T6K/T6K-N23-xx
Zzgl. 19% USt.
Lieferzeit
5-10 Werktage
tBL® - TP Verlegekabel beids. je 1x RJ45 Keystone Modul Cat.6A TBL-1200-23
xx Länge in m

tBL® - RJ45 Keystonemodul Cat.6A ISO/IEC inkl. Termination Block AWG 22-24

Mechanische Eigenschaften
Typ RJ45 Buchse geschirmt
Steckverbindernorm IEC 60603-7-5-1
Einbaumaß 19.3 x 14.7 mm
Steckkraft ≤ 30 N
Steckzyklen (RJ45 Seite) ≥ 750
Steckzyklen (Rückseite) ≥ 100
Werkstoff Gehäuse Zinkdruckguss vernickelt
Werkstoff Isolierteile PC aqua
Goldauflage im Kontaktbereich 50 µ"
Goldauflage Schneidklemmkontakte 30 µ"
Kabeldurchmesser 5-10 mm
Umweltanforderungen
Anschlussklasse IP20
Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften
Kontaktwiderstand ≤ 20 mΩ

Isolationswiderstand zwischen den Kontakten

≥ 500 MΩ

Spannungsfestigkeit Kontakt - Kontakt

≥ 1000 V DC/AC

Spannungsfestigkeit Kontakt - Schirm

≥ 1500 V DC/AC

Strombelastbarkeit bei 50°C

1.25 A

PoE+ gemäß IEEE 802.3at

PoE+
Übertragungstechnische Eigenschaften
10 GbE wird unterstützt
Cat.6A ISO/IEC 11801 AM1 und AMD2, Linklänge: größer 1 m

tBL® - Termination Block AWG 22-24, transparent-gelb für Installationskabel

Aufbau Kunststoff mit Schneid-Klemm-Verbindung
Goldauflage Termination Block 30 µ"
Farbe Transparent-gelb
Einsatzbereich Installationskabel mit Volldraht (Solid Wire) AWG 22 bis AWG 24 und flex.
  Eine Installationshilfe mit Farbcodes zur Belegung nach EIA/TIA 568 A und B befindet sich als Fähnchen am Stecker.

tBL® - S/FTP 4P AWG23/1 Cat.7A LSHF-FR

Kabelaufbau
Leiter Cu-Draht, blank Ø 0.58 mm (AWG 23/1)
Isolierung Foam-Skin Polyethylen, Ø 1.4 mm
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 4 Paare (PiMF) zur Seele
Gesamtschirm Cu-Geflecht verzinnt (ca. 65%)
Schutzmantel LSHF-FR, Gelb RAL 1028
Mechanische Eigenschaften
Minimale Biegeradien ohne Zugbelastung ≥ 30 mm
  mit Zugbelastung ≥ 60 mm
Betriebstemperaturenbereich ruhend

-20°C bis +60°C

  bewegt 0°C bis +50°C
Elektrische Eigenschaften bei 20°C ± 5°C
Schleifenwiderstand   ≤ 135 Ω/km
Widerstandsunsymmetrie   ≤ 2%
Isolationswiederstand (500V) ≥ 5000 MΩ*km
Kapazität bei 800 Hz Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Mitltlerer Wellenwiderstand bei 100 MHz (100 ± 5) Ω
Relative Ausbreitungsgeschwindigkeit   ca. 76%
Signallaufzeit   439 ns/100m
Laufzeitunterschied   12 ns/100m
Prüfspannung (DC, 1min) Ader/Ader und Ader/Schirm 1000 V
Kopplungswiderstand bei 1 MHz ≤ 5 mΩ/m
  bei 10 MHz ≤ 5 mΩ/m
  bei 30 MHz ≤ 10 mΩ/m
Kopplungsdämpfung   ≥ 85 dB
Elektrische Daten (nominal) gemäß Cat.7A (bei 20°C)
F


MHZ
Dämpfung


dB/100m
NEXT


dB
PS-
NEXT

dB
ACR


dB/100m
PS-ACR


dB/100m
ACRF


dB/100m
PS-
ACRF

dB/100m
Rückfluss-
dämpfung

dB
1 1.8 100 97 98 95 105 103 22
4 3.4 100 97 97 94 93 91 25
10 5.4 100 97 95 92 85 83 27
16 6.8 100 97 93 90 81 79 27
20 7.7 100 97 92 89 79 77 26
31.2 9.6 100 97 90 87 75 73 24
62.5 13.7 100 97 86 83 69 67 22
100 17.4 100 97 83 80 65 63 21
125 18.6 95 92 76 73 63 61 21
155 19.5 95 92 75 69 61 59 20
175 22.1 92 89 70 67 60 58 20
200 25.0 92 89 67 64 59 57 20
250 28.1 90 87 62 59 57 55 19
300 30.9 89 86 58 55 55 53 19
450 37.4 87 84 50 47 52 50 19
600 44.8 85 82 40 37 49 47 19
750 50.5 83 80 32 29 59 56 19
900 55.9 82 79 26 23  58 55 19
1000 58.5 82 79 24 21 57 54 19
1200 63.4 81 78 19 16 52 49 17
Außendurchmesser 7.8 mm
Brandlast 589 MJ/km
Gewicht 68 kg/km
Cu-Zahl 39
Zugkraft 340 N

Mehr Informationen
Lieferzeit 5-10 Werktage
Hersteller tde
Systeme tBL® - tde Basic Link (TP)
Kategorie TP Trunkkabel
Medienobjekte
Steckertyp (Seite 1) RJ45 Jack geschirmt
Steckertyp (Seite 2) RJ45 Jack geschirmt
Kabeltyp CU Verlegekabel
Kabelfarbe Gelb
Performance Cat.6A, Cat.7A
