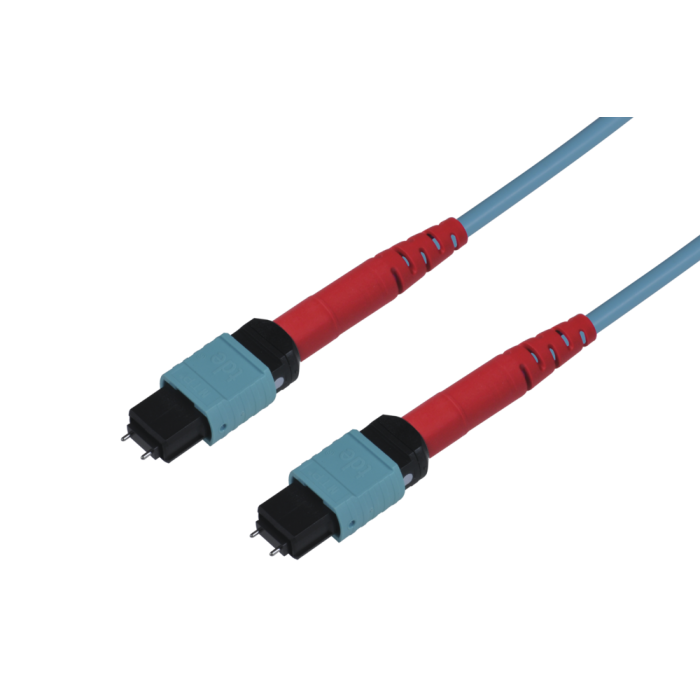

tML® 24 - LWL Micro Distribution Trunkkabel beids. 1x 24F MPO m. Pins 24G50/125µ OM3 LSHF, Typ A, Länge: xx in m
Artikelnummer
TML-M2P/M2P50I24G3Axx
Das tML® – LWL Micro Distribution Trunkkabel ist für die Verbindung mit tML® 24 - LWL Modulen vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Kabel | Rundkabel 3.6 mm Durchmesser, Bündeladerkonstruktion, FRNC, Aqua |
| Stecker | MPO/MTP® Push Pull Verriegelung (aqua) |
| Belegung | Typ A |
| Tests | Interferometermessung, Einfüge- und Rückflussdämpfungsmessung und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
LWL Steckverbinder MPO/MTP®24 mit Pins tde Klasse B für 50/125µ OM3 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins (aqua) |
| Ferrule | 24 Fiber MM Elite® ferrule, PPS |
| Tüllenfarbe | Rot |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM3
|
MPO/MTP®
|
850 nm
|
≤ 0.20 dB
|
0.35 dB
|
25 dB
|
LWL Kabel
| Standards | EN 50173-5 |
| IEC 60794-2-20 | |
| ISO/IEC 24764 |
| Typ | IVH24G50-OM3 |
| Faser | 24 gebufferte Fasern 242 μm, angeordnet in 2 Gruppen von jeweils 12 Fasern, geschützt durch die Führung in einem PVC Röhrchen mit einer Wandstärke von mind. 0.25mm |
| Faserfarben | Gemäß TIA/EIA 598-C auch übereinstimmend mit IEC 60304: 1-12: Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violet, pink und aqua |
| 13-24: Blau, orange, grün, braun, grau, weiß, rot, transparent, gelb, violet, pink und aqua (mit zus. Ringmarkierung) | |
| Zugentlastung | Aramid Garn |
| Mantel | Halogenfrei, flammwidrig und thermoplastisch gemäß EN 50290-2-27, UV stabilisiert |
| Mantelfarbe | Aqua, RAL 6027 |
| IEC 60332-1-2 | Bestanden |
| IEC 60332-2-2 | Bestanden |
| IEC 60754-1 | Keine Halogene |
| IEC 60754-2 | Keine Säurebestandteile |
| IEC 61034-2 | Keine Rauchentwicklung |
| 200 MJ/km | 0.5 KWh/m |
| Außendurchmesser Kabel | ø3.6 mm +0.1 mm -0.3 mm |
| Durchmesser PVC-Röhrchen | 2.0 ± 0.1 mm |
| Wandstärke PVC-Röhrchen | 0.20 mm – 0.25 mm |
| Gewicht | 11 kg/km |
| Zugfestigkeit (dynamisch) | 220 N |
| Zugfestigkeit (permanent) | 110 N |
| Druckfestigkeit | 400 N |
| Schlagfestigkeit | 4 Nm, R= 12.5 mm |
| Knickstelle | Keine Knickstelle |
| Min. Biegeradius | R = 20 mm |
| Temperaturbereich | Betrieb und Installation: -0°C bis 50°C. Lagerung: -20°C bis 50°C |
Corning LWL ClearCurve® 50/125µ OM3 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM3 Multimode Faser |
| Optimierte Datenrate über Entfernung | 40/100 Gb/s über 140 m* 10 Gb/s über 300 m 1 Gb/s über 1000 m |
| Normen | ISO/IEC 11801: Typ OM3 Faser IEC 60793-2-10: Type A1a.2 Faser TIA/EIA: 492AAAC-B TIU: ITU G651.1 |
| * | Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich). |
| Bandbreite | Hohe Leistung EMB* (MHz.km): 2000 nur bei 850 nm Übliche Performance EMB** (MHz.km): 1500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km |
| Makrobiege Verlust |
Mandrell Radius (mm): 37.5 / 15 / 7,5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: 0.15 / 0.3 / 0.5 |
| Numerische Apertur | 0.200 ± 0.015 |
| * | Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10 Gb/s). |
| ** | OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s). |
| Kerndurchmesser | 50.0 ± 2.5 µm |
| Manteldurchmesser | 125.0 ± 1.0 µm |
| Kern-Mantel Toleranz | ≤ 1.5 µm |
| Mantel Unrundheit | ≤ 1.0% |
| Kern Unrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 850 nm & 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.10 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.10 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.20 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.20 |
| Hohe Luftfeuchtigkeit | 85°C bei 85% RH | ≤ 0.20 |
| Betriebstemperaturbereich: -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²). |
| Länge | Faserlängen bis zu 17.6 km/Spule verfügbar. |
| Brechungsindex Differenz | 1% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.480 1300 nm: 1.479 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N) |
| Chromatische Dispersion | Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® 24 - LWL Trunkkabel MPO/MTP® |
| Medienobjekte | |
| Kabeltyp | LWL Innenkabel |
| Fasertyp | 50/125 µm OM3 |
| Faseranzahl | 24 |
| Typ | MPO |
