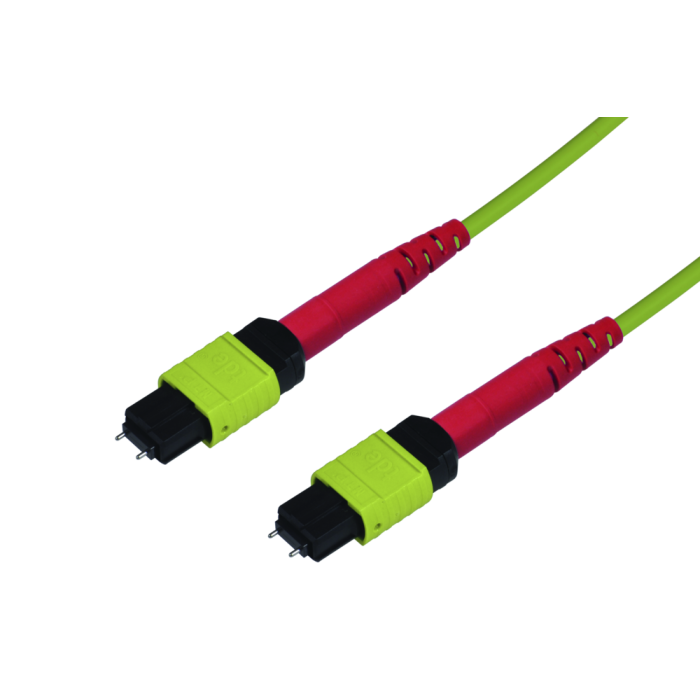

tML® 24 - LWL Micro Distribution Trunkkabel beids. 1x 24F MPO m. Pins 24G50/125µ OM5 LSHF, Typ A, Länge: xx in m
Artikelnummer
TML-M2P/M2P50I24G5Axx
Das tML® – LWL Micro Distribution Trunkkabel ist für die Verbindung mit tML® 24 - LWL Modulen vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Kabel | Rundkabel 3.6 mm Durchmesser, Bündeladerkonstruktion, FRNC |
| Stecker | MPO/MTP® Push Pull Verriegelung |
| Belegung | Typ A |
| Tests | Interferometermessung, Einfüge- und Rückflussdämpfungsmessung und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
LWL Steckverbinder MPO/MTP®24 mit Pins tde Klasse B für 50/125µ OM5 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins |
| Ferrule | 24 Fiber MM Elite® ferrule, PPS |
| Tüllenfarbe | Rot |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM5
|
MPO/MTP®
|
850 nm
|
≤ 0.11 dB
|
0.25 dB
|
35 dB
|
LWL Kabel
| Bündelader | ungefüllt (FRNC) |
| Wandstärke PVC-Röhrchen | 0.35 mm – 0.40 mm |
| Außendurchmesser | 2.6 mm mit 24 LWL-Fasern |
| Farbe | grün |
| Farbcode Fasern (1-12) | rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa |
| Farbcode Fasern (13-24) | rot, grün, blau, gelb, weiß, grau, braun, violett, türkis, transparent, orange, rosa (jeweils mit schwarzer Ringsignierung, ausgenommen transparent) |
| Zugentlastungselemente | Aramid |
| Stützelemente | Glasfaserverstärkter Kunststoff (GFK) |
| Außenmantel | Halogenfreies und flammwidriges Material (FRNC) |
| Nennwandstärke | ca. 0.4 mm |
| Außendurchmesser | ca. 3.8 mm |
| Farbe | lime green |
| Inkjet - Aufdruck (schwarz) | t d e – IVH24G50–MPO-OM5 LSZH (F.RoHS) |
| Min. Biegeradius fest verlegt (statisch) nach IEC 60794-1-2 E11A | 10 x Außendurchmesser |
| Min. Biegeradius bei Montage (dynamisch) mit zusätzlicher Zugbelastung nach IEC 60794-1-2 E6 | 15 x Außendurchmesser |
| Max. Zugkraft nach IEC 60794-1-2 E1, kurzzeitig | 300 N |
| Max. Querdruckfestigkeit nach IEC 60794-1-2 E3, langzeitig | 150 N/dm |
| Max. Querdruckfestigkeit nach IEC 60794-1-2 E3, kurzzeitig | 1500 N/dm |
| Schlagfestigkeit nach IEC 60794-1-2 E4 | 3 Schläge, 1.5 Nm, R = 300 mm |
| Kabelgewicht | 20.0 kg/km |
| Transport und Lagerung | -40°C bis +80°C |
| Verlegung | -20°C bis +50°C |
| Im Betrieb nach IEC 60794-1-2 F1 | -40°C bis +80°C |
| Flammwidrigkeit | gemäß IEC 60332-1-2 |
| Rauchdichte | gemäß IEC 61034 |
| Halogenfreiheit | gemäß IEC 60754-1 |
| Azidität der Brandgase | gemäß IEC 60754-2 |
| Brandlast | 0.26 MJ/m |
| Chemische Eigenschaften | Keine Beständigkeit gegen Öl, Benzin, Säuren und Laugen |
| Normung | IEC 60794-2 |
Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform) |
| Kerndurchmesser | 50 μm +/- 2.5 μm |
| Manteldurchmesser | 125 μm +/- 1 μ |
| Kern Unrundheit | < 5 % |
| Mantel Unrundheit | < 1 % |
| Kern-Mantel Toleranz | < 1.5 μm |
| Mantel- Beschichtungstoleranz | < 12 μm |
| Screen Test | ≥ 0.7 GPa (100 kpsi) |
| Dämpfung, max. 850 nm (Faser im Kabel) | 2.5 dB/km |
| Dämpfung, max. 953 nm (Faser im Kabel) | 1.8 dB/km |
| Dämpfung, max. 1300 nm (Faser im Kabel) | 0.7 dB/km |
| Dämpfung, max. 850 nm (Faser) | 2.34 dB/km |
| Dämpfung, max. 953 nm (Faser) | 1.7 dB/km |
| Dämpfung, max. 1300 nm (Faser) | 0.64 dB/km |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.1 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.3 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.3 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Bandbreite (OFL), min. 850 nm | 3500 MHz x km |
| Bandbreite (OFL), min. 953 nm | 1850 MHz x km |
| Bandbreite (OFL), min. 1300 nm | 500 MHz x km |
| Effective modal Bandwidth-length product min. 850 nm | 4700 MHz x km |
| Effective modal Bandwidth-length product min. 953 nm | 2470 MHz x km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Effektiver Gruppen-Brechungsindex 850 nm | 1.482 |
| Effektiver Gruppen-Brechungsindex 1300 nm | 1.477 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® 24 - LWL Trunkkabel MPO/MTP® |
| Medienobjekte | |
| Kabeltyp | LWL Innenkabel |
| Fasertyp | 50/125 µm OM5 |
| Faseranzahl | 24 |
| Typ | MPO |
