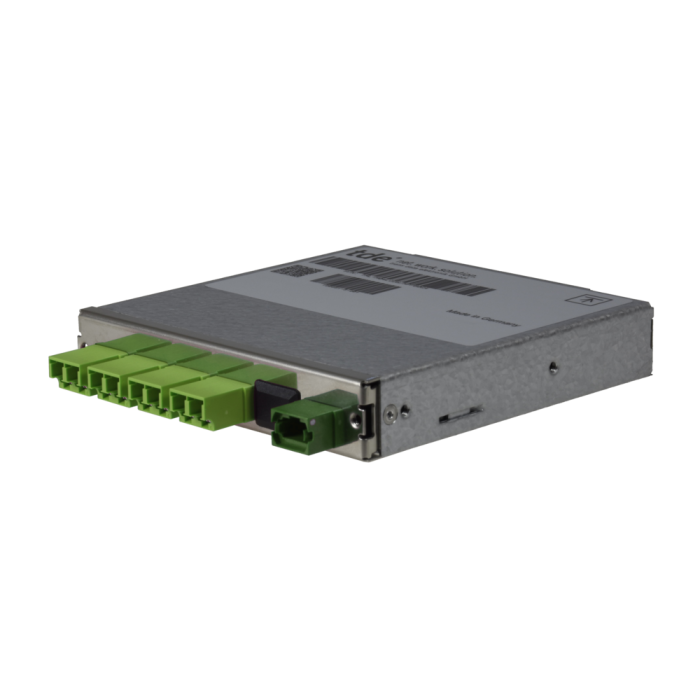

tML® - LWL Breakoutmodul MPO/MTP® m. Pins/4x LC Duplex 50/125µ OM5, SR4
Artikelnummer
TML-M04LCDS/MPP50G5
Das tML® Breakoutmodul ist für den Einbau im 1HE tML®- Modulträger (für 8 x Module) vorgesehen. Zur Reinigung der Adapter mit Shutter ist ein spezielles Reinigungstool erforderlich.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Eingang | 1 x MPO/MTP® Male Kupplung (limegreen) frontseitig |
| Ausgang | 4 x LC Duplex Kupplungen (limegreen) frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, limegreen
Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.
| Typ | LC Duplex |
| Anwendung | Multimode OM5 |
| Bauform | One-Piece ohne Flansch |
| Einbauform | SC Simplex |
| Farbe | Limegreen |
| Gehäuse Material | Kunststoff |
| Hülse | Keramik |
| Selbstschließende Shutter Material | Metall |
| Selbstschließende Shutter Schutz | Staub und Laserlicht |
| Hersteller | tde |
LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM5 Faser
| Stecker Typ | LC Unibody Simplex |
| Gehäuse | Kunststoff, Limegreen |
| Ferrule | Keramik, Axial Gefedert |
| Ferrul-Bohrung | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM5 | LC | 850 nm | ≤ 0.10 dB | 0.30 dB | 35 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
MPO/MTP® Adapter ohne Flansch, Typ A, limegreen
| Typ | MPO/MTP® |
| Anwendung | Multimode OM5 |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Limegreen |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM5 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM5
|
MPO/MTP®
|
850 nm
|
≤ 0.11 dB
|
0.25 dB
|
35 dB
|
Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser
| Typ | Corning ClearCurve® 50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform) |
| Kerndurchmesser | 50 μm +/- 2.5 μm |
| Manteldurchmesser | 125 μm +/- 1 μ |
| Kern Unrundheit | < 5 % |
| Mantel Unrundheit | < 1 % |
| Kern-Mantel Toleranz | < 1.5 μm |
| Mantel- Beschichtungstoleranz | < 12 μm |
| Screen Test | ≥ 0.7 GPa (100 kpsi) |
| Dämpfung, max. 850 nm (Faser im Kabel) | 2.5 dB/km |
| Dämpfung, max. 953 nm (Faser im Kabel) | 1.8 dB/km |
| Dämpfung, max. 1300 nm (Faser im Kabel) | 0.7 dB/km |
| Dämpfung, max. 850 nm (Faser) | 2.34 dB/km |
| Dämpfung, max. 953 nm (Faser) | 1.7 dB/km |
| Dämpfung, max. 1300 nm (Faser) | 0.64 dB/km |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.1 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm | ≤ 0.3 dB (bei 1300 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.3 dB (bei 850 nm) |
| Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm | ≤ 0.5 dB (bei 1300 nm) |
| Bandbreite (OFL), min. 850 nm | 3500 MHz x km |
| Bandbreite (OFL), min. 953 nm | 1850 MHz x km |
| Bandbreite (OFL), min. 1300 nm | 500 MHz x km |
| Effective modal Bandwidth-length product min. 850 nm | 4700 MHz x km |
| Effective modal Bandwidth-length product min. 953 nm | 2470 MHz x km |
| Numerische Apertur | 0.200 +/- 0.015 |
| Effektiver Gruppen-Brechungsindex 850 nm | 1.482 |
| Effektiver Gruppen-Brechungsindex 1300 nm | 1.477 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® Breakout - LWL Module MPO/MTP® |
| Medienobjekte | |
| Fasertyp | 50/125 µm OM5 |
| Typ | LC, MPO |
| Für Modulträger | 1HE |
