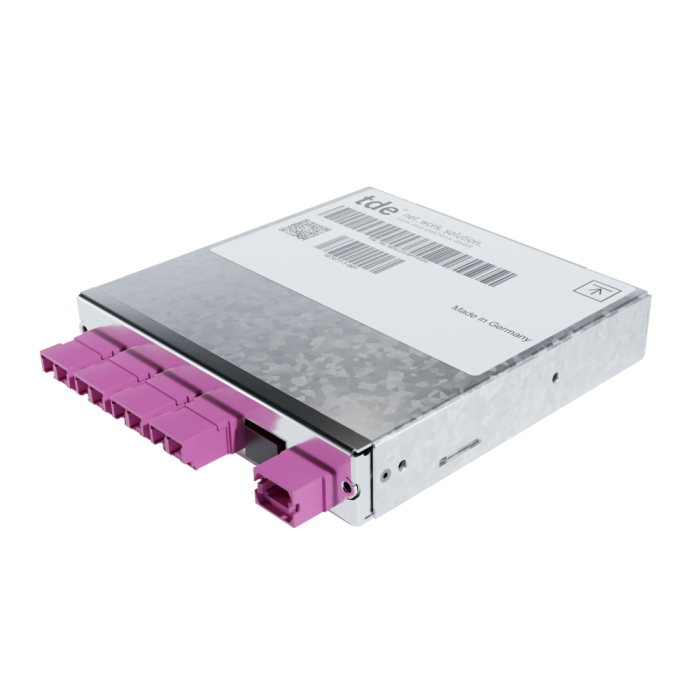

tML® - LWL Breakoutmodul MPO/MTP® m. Pins/4x LC Duplex m. Shuttern 50/125µ OM4, SR4
Artikelnummer
TML-M04LCDS/MPP50G4
Das tML® Breakoutmodul ist für den Einbau im 1HE tML®- Modulträger (für 8 x Module) vorgesehen. Zur Reinigung der Adapter mit Shutter ist ein spezielles Reinigungstool erforderlich.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Eingang | 1 x MPO/MTP® Male Kupplung (magenta) frontseitig |
| Ausgang | 4 x LC Duplex Kupplungen mit selbstschließenden Shuttern (magenta) frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, magenta
Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.
| Typ | LC Duplex |
| Anwendung | Multimode OM4 |
| Bauform | One-Piece ohne Flansch |
| Einbauform | SC Simplex |
| Farbe | Magenta |
| Gehäuse Material | Kunststoff |
| Hülse | Keramik |
| Selbstschließende Shutter Material | Metall |
| Selbstschließende Shutter Schutz | Staub und Laserlicht |
| Hersteller | tde |
LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM4 Faser
| Stecker Typ | LC Unibody Simplex |
| Gehäuse | Kunststoff, Magenta |
| Ferrule | Keramik, Axial Gefedert |
| Ferrul-Bohrung | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM4 | LC | 850 nm | ≤ 0.07 dB | 0.15 dB | 35 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
MPO/MTP® Adapter ohne Flansch, Typ A, magenta
| Typ | MPO/MTP® |
| Anwendung | Multimode OM4 |
| Bauform | ohne Flansch |
| Einbauform | SC Simplex |
| Orientierung | Typ A, Key up/down |
| Farbe | Magenta |
| Material | Kunststoff |
| Hülse | -- |
| Klappe | -- |
| Standards | IEC 61754-7 TIA 604-5 |
| Hersteller | US Conec |
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse B für 50/125µ OM4 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins (magenta) |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
|
50/125µ OM4
|
MPO/MTP®
|
850 nm
|
≤ 0.12 dB
|
0.25 dB
|
35 dB
|
Draka LWL MaxCap-BB-OM4 Multimode Faser
| Typ | Draka OM4 50/125µm biegeoptimierte Multimode Faser (C32) |
| Standards und Normen | IEC 60793-2-10 Kategorie A1a.3 | ITU G.651.1 | TIA/EIA-492 AAAD |
| ISO/IEC 11801 Kategorie OM4 | EN 60793-2-10 Kategorie A1a.3 | ANSI/TIA/EIA-568.C | |
| ISO/IEC 24764 | EN 50173-1 Kategorie OM4 | IEEE 802.3 |
| Maximale Dämpfung des Kabels bei 850 nm | ≤ 3.0 dB/km |
| Maximale Dämpfung des Kabels bei 1300 nm | ≤ 1.0 dB/km |
| Maximale Dämpfung der Faser (nur Planungswert) bei 850 nm | ≤ 2.5 dB/km |
| Maximale Dämpfung der Faser (nur Planungswert) bei 1300 nm | ≤ 0.8 dB/km |
| Inhomogenität des OTDR-Schriebs für zwei beliebige 1000 Meter Längen | Max. 0.1 dB/km |
| OFL-Wert bei 850 nm | ≥ 3500 MHz*km |
| OFL-Wert bei 1300 nm | ≥ 500 MHz*km |
| Effektive Modale Bandbreite (EMB) Effektive Modale Bandbreite ist nachgewiesen durch Differential Mode Delay (DMD) Messung gemäß IEC 60793-1-49 | ≥ 4700 MHz*km |
| Gruppen-Brechungsindex bei 850 nm | 1.482 |
| Gruppen-Brechungsindex bei 1300 nm | 1.477 |
| Attribute | Messmethode | Grenzwerte |
|---|---|---|
| Kerndurchmesser | IEC/EN 60793-1-20 | 50 ± 2 µm |
| Manteldurchmesser | IEC/EN 60793-1-20 | 125.0 ± 1.0 µm |
| Mantel-Unrundheit | IEC/EN 60793-1-20 | ≤ 0.7% |
| Kern-Unrundheit | IEC/EN 60793-1-20 | ≤ 5% |
| Kern-Mantel Konzentrizitätsfehler | IEC/EN 60793-1-20 | ≤ 1 µm |
| Primärcoating-Durchmesser - ungefärbt | IEC/EN 60793-1-21 | 242 ± 5 µm |
| Primärcoating-Durchmesser - gefärbt | IEC/EN 60793-1-21 | 250 ± 15 µm |
| Primärcoating-Unrundheit | IEC/EN 60793-1-21 | ≤ 5% |
| Primärcoating-Mantel Konzentrizitätsfehler | IEC/EN 60793-1-21 | ≤ 6 µm |
| Zugfest-Stärke | IEC/EN 60793-1-30 | ≥ 0.7 GPa (≈ 1 %) |
| Typische durchschnittliche Abziehkraft | IEC/EN 60793-1-32 | 1.7 N |
| Abziehkraft (Spitzenwert) | IEC/EN 60793-1-32 | 1.3 N ≤ Fpeak.strip ≤ 8.9 N |
| Numerische Apertur | IEC/EN 60793-1-43 | 0.200 ± 0.015 |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® Breakout - LWL Module MPO/MTP® |
| Medienobjekte | |
| Steckertyp (Seite 1) | LC Duplex, LC Simplex, MPO/MTP®, MPO/MTP® Male |
| Fasertyp | 50/125 µm OM4 |
| Typ | LC, MPO |
| Adapterfarbe | Magenta |
| Frontplatte | Edelstahl |
| Für Modulträger | 1HE |
