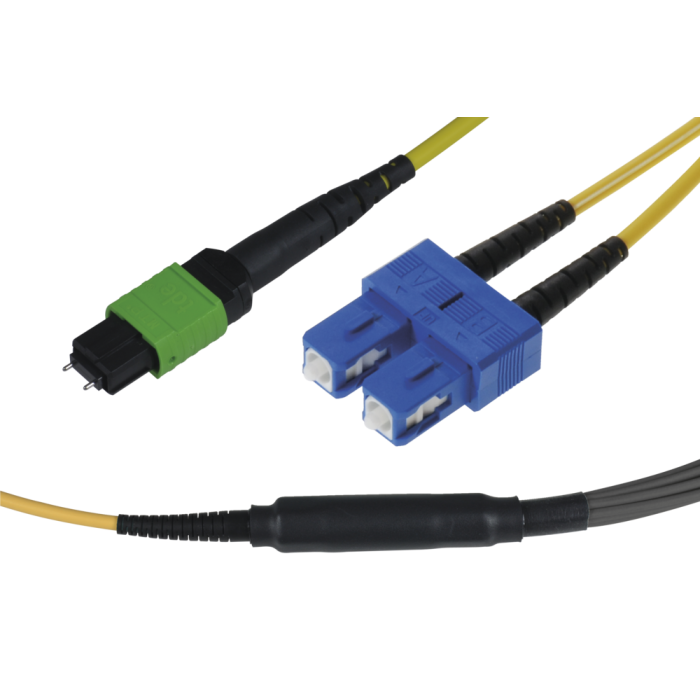

tML® - LWL Fanout Kabel MPO/MTP® m. Pins/ 6x SC Duplex 12E9/125µ LSOH, Länge: xx
Artikelnummer
TML-MPP/SC09I12Exx
Das tML® – LWL Fanout Kabel MPO/MTP® m. Pins ist für den Einsatz mit tML® - LWL Trunkkabeln vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Fanout Kabel bzw. Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Fanoutkabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.
| Kabel | Rundkabel 3 mm Durchmesser, Bündeladerkonstruktion, LSOH, gelb |
| Aufteilerkopf | Metall |
| Eingang | MPO/MTP® Male Push Pull Verriegelung (grün) |
| Ausgang | 6 x SC Duplex Stecker (blau) |
| Belegung | paarweise gedreht nach TIA/EIA-568-B.1 Methode C |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
LWL Steckverbinder MPO/MTP® APC mit Pins tde Klasse B für 9/125µ OS2 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® APC Male Push Pull Verriegelung mit Elite Pins (Grün) |
| Ferrule | 12 Faser SM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MPO/MTP® APC |
1550 nm |
≤ 0.10 dB |
0.20 dB | 75 dB |
LWL SC UPC Duplexsteckverbinder tde Klasse B für 09/125µ Faser
| Stecker Typ | SC UPC Duplex |
| Gehäuse | Kunststoff, Blau |
| Ferrule | Keramik, Axial gefedert |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Steckzyklen | 500 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 150 N |
| Hersteller | tde |
| Simplex- /Duplexklammer | mit Duplexklammer |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 | SC UPC | 1550 nm | < 0.10 dB | 0.25 dB | 55 dB |
LWL Aufteiler Crimpversion, 12x 2mm Elemente für 1 Faserstecker, gelb
| Länge Aufteiler | 40 mm |
| Max. Ø Aufteiler | 10 mm |
| Parallele Stecker | 12 |
LWL Kabel
| Standards | EN 50173-5 |
| IEC 60794-2-20 | |
| ISO/IEC 24764 | |
| Flammwidrigkeit | IEC 60332-1-2 |
| IEC 60332-2-2 | |
| IEC 60754-1 | |
| IEC 60754-2 | |
| IEC 61034 |
| Typ | IVH12E09 |
| Bündelader | 12 sekundärgecoatete Fasern im PVC-Röhrchen |
| Wandstärke PVC-Röhrchen | 0.20 mm – 0.25 mm |
| Fasertyp | SM-G652D, 9/125µ, Corning SMF-28e+, OS2 |
| Zugentlastung | Aramid Garn |
| Außenmantel | LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Gelb, RAL 1021 |
| Standardaufdruck | "t d e – IVH12E09–MPO LSZH" und fortlaufende Meter-Markierung + Chargennummer |
| Außendurchmesser Kabel | 3.0 ± 0.1 mm |
| Durchmesser PVC-Röhrchen | 1.8 ± 0.1 mm |
| Max. Zugfestigkeit | 300 N |
| Min. Biegeradius | 30 mm |
| Temperaturbereich (Lager, Installation, Betrieb) |
-20°C bis +70°C |
Corning LWL SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser
| Typ | Corning SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser |
| Maximale Dämpfung | Bei 1310 nm max. 0.33 - 0.35 dB/km Bei 1383 ± 3 nm max. 0.31 - 0.35 dB/km Bei 1490 nm max. 0.21 - 0.24 dB/km Bei 1550 nm max. 0.19 - 0.20 dB/km Bei 1625 nm max. 0.20 - 0.23 dB/km |
| Dämpfung gegen Wellenlänge | Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km |
| Makrobiege Verlust | Mandrell Durchmesser: 32mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1550nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 60mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1625nm; Induzierte Dämpfung: ≤ 0.03dB |
| Unterbrechungspunkt | Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB |
| Kabel Cutoff Wellenlänge (λccf) | λccf ≤ 1260 nm |
| Modenfelddurchmesser | Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm |
| Dispersion | Bei 1550 nm = ≤ 18.0 [ps/(nm*km)] Bei 1625 nm = ≤ 22.0 [ps/(nm*km)] |
| Dispersions Null-Wellenlänge (λ0): 1310 nm ≤ λ0 ≤ 1324 nm Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km) |
|
| Polarisationsmodendispersion (PMD) | PMD Verbindungsbemessungswert = ≤ 0.06 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km |
| Normen | ITU-T Normempfehlung G.652 (Tabellen A, B, C, und D) IEC Spezifikationen 60793-2-50 Typ B1.3 TIA/EIA 492-CAAB Telcordia allgemeine Anforderungen GR-20-CORE ISO 11801 OS2 |
| Faser Ring | ≥ 4.0 m Krümmungsradius |
| Manteldurchmesser | 125.0 ± 0.7 µm |
| Kern-Mantel Toleranz | ≤ 0.5 µm |
| Mantel Unrundheit | ≤ 0.7% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.05 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C bis zu 98% RH | ≤ 0.05 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.05 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.05 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa). |
| Länge | Faserlängen bis zu 63.0 km/Spule verfügbar. |
| Kerndurchmesser | 8.2 µm |
| Numerische Apertur | 0.14 |
| Dispersions Null-Wellenlänge (λ0) | 1317 nm |
| Dispersions Null-Neigung (S0) | 0.088 ps/(nm²*km) |
| Effektiver Gruppen-Brechungsindex | 1310 nm: 1.4676 1550 nm: 1.4682 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N) |
| Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) | 1310 nm: -77 dB 1550 nm: -82 dB |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® - LWL Fan out Kabel |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP® APC Male, SC Duplex |
| Steckertyp (Seite 2) | SC Duplex |
| Kabeltyp | LWL Innenkabel |
| Kabelfarbe | Gelb |
| Fasertyp | 09/125 µm OS2 |
| Faseranzahl | 12 |
| Typ | MPO, SC |
