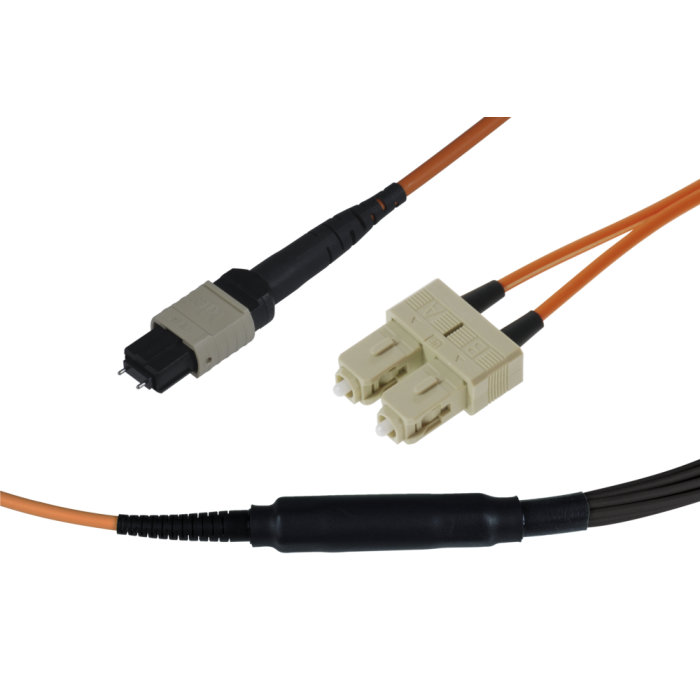

tML® - LWL Fanout Kabel MPO/MTP® m. Pins/ 6x SC Duplex 12G50/125µ OM2 LSOH, Länge: xx
Artikelnummer
TML-MPP/SC50I12Gxx
Das tML® – LWL Fanout Kabel MPO/MTP® m. Pins ist für den Einsatz mit tML® - LWL Trunkkabeln vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Fanout Kabel bzw. Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Fanoutkabel ist beschriftet mit fortlaufender Seriennummer und Artikelnummer.
| Kabel | Rundkabel 3 mm Durchmesser, Bündeladerkonstruktion, LSOH, orange |
| Aufteilerkopf | Metall |
| Eingang | MPO/MTP® Male Push Pull Verriegelung (beige) |
| Ausgang | 6 x SC Duplex Stecker (beige) |
| Belegung | paarweise gedreht nach TIA/EIA-568-B.1 Methode C |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse C für 50/125µ OM2 od. 62,5/125µ OM1 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
| Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins (Beige) |
| Ferrule | 12 Faser MM Elite® Ferrule, PPS |
| Tüllenfarbe | Schwarz |
| Temperaturbereich | -40°C bis +75°C |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM2 |
MPO/MTP® |
850 nm |
≤ 0.25 dB |
0.45 dB | 20 dB |
| 62.5/125µ OM1 |
MPO/MTP® |
850 nm |
≤ 0.25 dB |
0.45 dB |
LWL SC Duplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
| Stecker Typ | SC Duplex |
| Gehäuse | Kunststoff, Beige |
| Ferrule | Keramik, Axial gefedert |
| Bohrung in der Ferrule | 126 µ |
| Steckzyklen | 1.000 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 150 N |
| Hersteller | tde |
| Simplex- /Duplexklammer | mit Duplexklammer |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 50/125µ OM2 | SC | 850 nm | ≤ 0.25 dB | 0.45 dB | 30 dB |
| 62.5/125µ OM1 | SC | 850 nm | ≤ 0.25 dB | 0.45 dB |
LWL Aufteiler Crimpversion, 12x 2mm Elemente für 1 Faserstecker, orange
| Länge Aufteiler | 40 mm |
| Max. Ø Aufteiler | 10 mm |
| Parallele Stecker | 12 |
LWL Kabel
| Standards | EN 50173-5 |
| IEC 60794-2-20 | |
| ISO/IEC 24764 | |
| Flammwidrigkeit | IEC 60332-1-2 |
| IEC 60332-2-2 | |
| IEC 60754-1 | |
| IEC 60754-2 | |
| IEC 61034 |
| Typ | IVH12G50-OM2 |
| Bündelader | 12 sekundärgecoatete Fasern im PVC-Röhrchen |
| Wandstärke PVC-Röhrchen | 0.20 mm – 0.25 mm |
| Fasertyp | MM-OM2, 50/125µ, Corning |
| Zugentlastung | Aramid Garn |
| Außenmantel | LSZH (Halogenfrei, geringe Rauchentwicklung, Flammwidrig) |
| Mantelfarbe | Orange, RAL 2003 |
| Standardaufdruck | "t d e – IVH12G50-MPO-OM2 LSZH" und fortlaufende Meter-Markierung + Chargennummer |
| Außendurchmesser Kabel | 3.0 ± 0.1 mm |
| Durchmesser PVC-Röhrchen | 1.8 ± 0.1 mm |
| Max. Zugfestigkeit | 300 N |
| Min. Biegeradius | 30 mm |
| Temperaturbereich (Lager, Installation, Betrieb) |
-20°C bis +70°C |
Corning LWL 50/125µ OM2 Multimode Faser
| Typ | Corning 50/125µ OM2 Multimode Faser |
| Hersteller | Corning |
| Bandbreite | 500 bei 850 nm / 500 bei 1300 nm |
| Dämpfung | Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km |
| Numerische Apertur | 0.200 ± 0.015 |
| Kerndurchmesser | 50.0 ± 3.0 µm |
| Manteldurchmesser | 125.0 ± 2.0 µm |
| Kern-/Mantel-Konzentrizität | ≤ 3.0 µm |
| Mantelunrundheit | < 2.0% |
| Kernunrundheit | ≤ 5.0% |
| Beschichtungsdurchmesser | 245 ± 5 µm |
| Beschichtungs-/Mantel-Konzentrizität | < 12 µm |
| Umwelttest | Testbedingung | Induzierte Dämpfung 850 nm und 1300 nm (dB/km) |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.20 |
| Temperatur-Feuchtigkeitszyklus | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.20 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Zugfestigkeitstest | Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt. |
| Länge | Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich. |
| Differenz des Brechungsindex | 2% |
| Effektiver Gruppen-Brechungsindex | 850 nm: 1.490 1300 nm: 1.486 |
| Korrosions-Faktor (Nd) | 20 |
| Abstreifkraft der Faserbeschichtung | Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs) |
| Chromatische Dispersion | Nulldispersionswellenlänge (λ0): 1300 nm ≤ λ0 ≤ 1320 nm Nulldispersionssteigung (S0): ≤ 0.101 ps/(nm²*km) |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Systeme | tML® - tde Modular Link |
| Kategorie | tML® - LWL Fan out Kabel |
| Medienobjekte | |
| Steckertyp (Seite 1) | MPO/MTP® Male, SC Duplex |
| Steckertyp (Seite 2) | SC Duplex |
| Kabeltyp | LWL Innenkabel |
| Kabelfarbe | Orange |
| Fasertyp | 50/125 µm OM2 |
| Faseranzahl | 12 |
| Typ | MPO, SC |
