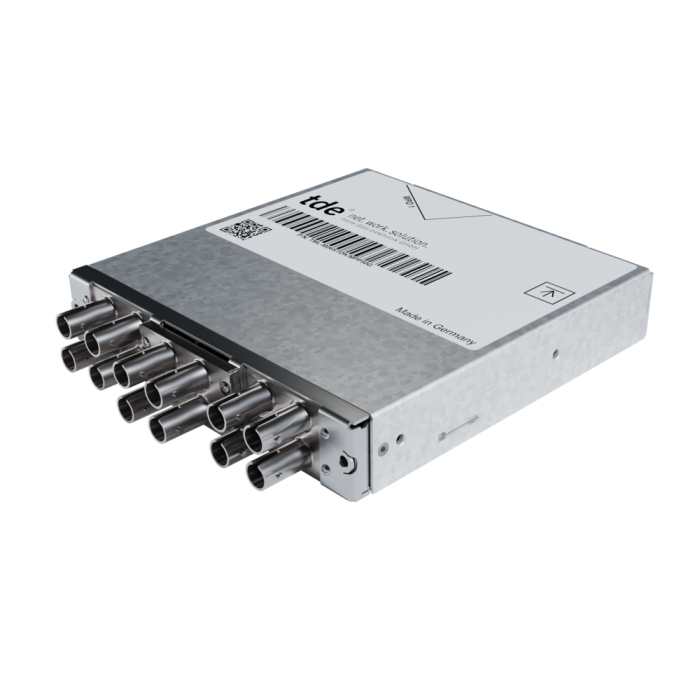

tML® - LWL Modul MPO/MTP® m. Pins/6x ST Duplex 50/125µ OM2
Das tML® – LWL Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
Eingang | 1 x MPO/MTP® Male Kupplungen (beige) rückseitig |
Ausgang | 6 x ST Duplex Kupplungen (Metall) frontseitig |
Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
Gehäuse | Stahlblech verzinkt |
Frontplattenfarbe | Edelstahl |
Abmessungen | 110 x 108 x 20 mm |
MPO/MTP® Adapter ohne Flansch, Typ A, beige
Typ | MPO/MTP® |
Anwendung | Multimode OM1/OM2 |
Bauform | ohne Flansch |
Einbauform | SC Simplex |
Orientierung | Typ A, Key up/down |
Farbe | Beige |
Material | Kunststoff |
Hülse | -- |
Klappe | -- |
Standards | IEC 61754-7 TIA 604-5 |
Hersteller | US Conec |
ST Duplex Adapter mit Flansch, Keramik, Metall Gehäuse
Typ | ST Duplex |
Anwendung | Singlemode/Multimode |
Bauform | mit Flansch |
Einbauform | ST Duplex |
Material | Metall |
Hülse | Keramik |
Klappe | -- |
Hersteller | tde |
LWL Steckverbinder MPO/MTP® mit Pins tde Klasse C für 50/125µ OM2 od. 62,5/125µ OM1 Faser
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3.5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0.2µm und die aller Fasern 0.3µm.
Stecker | MPO/MTP® Male Push Pull Verriegelung mit Elite Pins (Beige) |
Ferrule | 12 Faser MM Elite® Ferrule, PPS |
Tüllenfarbe | Schwarz |
Temperaturbereich | -40°C bis +75°C |
Hersteller | tde/US Conec |
Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
---|---|---|---|---|---|
50/125µ OM2 |
MPO/MTP® |
850 nm |
≤ 0.25 dB |
0.45 dB | 20 dB |
62.5/125µ OM1 |
MPO/MTP® |
850 nm |
≤ 0.25 dB |
0.45 dB |
LWL ST Steckverbinder tde Klasse C für 50 oder 62,5/125µ Faser
Stecker Typ | ST |
Gehäuse | Metall |
Ferrule | Keramik |
Bohrung in der Ferrule | 126 µ |
Steckzyklen | 1.000 |
Betriebstemperatur | -40°C bis +75°C |
Zugentlastung bis | 150 N |
Hersteller | tde |
Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
---|---|---|---|---|---|
50/125µ OM2 | ST | 850 nm |
≤ 0.25 dB |
0.45 dB | 30 dB |
62.5µ/125µ OM1 | ST | 850 nm |
≤ 0.25 dB |
0.45 dB |
Corning LWL 50/125µ OM2 Multimode Faser
Typ | Corning 50/125µ OM2 Multimode Faser |
Hersteller | Corning |
Bandbreite | 500 bei 850 nm / 500 bei 1300 nm |
Dämpfung | Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km |
Numerische Apertur | 0.200 ± 0.015 |
Kerndurchmesser | 50.0 ± 3.0 µm |
Manteldurchmesser | 125.0 ± 2.0 µm |
Kern-/Mantel-Konzentrizität | ≤ 3.0 µm |
Mantelunrundheit | < 2.0% |
Kernunrundheit | ≤ 5.0% |
Beschichtungsdurchmesser | 245 ± 5 µm |
Beschichtungs-/Mantel-Konzentrizität | < 12 µm |
Umwelttest | Testbedingung | Induzierte Dämpfung 850 nm und 1300 nm (dB/km) |
---|---|---|
Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.20 |
Temperatur-Feuchtigkeitszyklus | -10°C bis +85°C und 4% bis 98% RH | ≤ 0.20 |
Betriebstemperaturbereich | -60°C bis +85°C |
Zugfestigkeitstest | Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt. |
Länge | Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich. |
Differenz des Brechungsindex | 2% |
Effektiver Gruppen-Brechungsindex | 850 nm: 1.490 1300 nm: 1.486 |
Korrosions-Faktor (Nd) | 20 |
Abstreifkraft der Faserbeschichtung | Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs) |
Chromatische Dispersion | Nulldispersionswellenlänge (λ0): 1300 nm ≤ λ0 ≤ 1320 nm Nulldispersionssteigung (S0): ≤ 0.101 ps/(nm²*km) |
Lieferzeit | 5-10 Werktage |
---|---|
Hersteller | tde |
Systeme | tML® - tde Modular Link |
Kategorie | tML® Standard - LWL Module MPO/MTP® |
Medienobjekte | |
Steckertyp (Seite 1) | MPO/MTP®, MPO/MTP® Male, ST, ST Duplex |
Fasertyp | 50/125 µm OM2 |
Typ | MPO, ST |
Adapterfarbe | Beige, Metall |
Frontplatte | Edelstahl |
Für Modulträger | 1HE |
