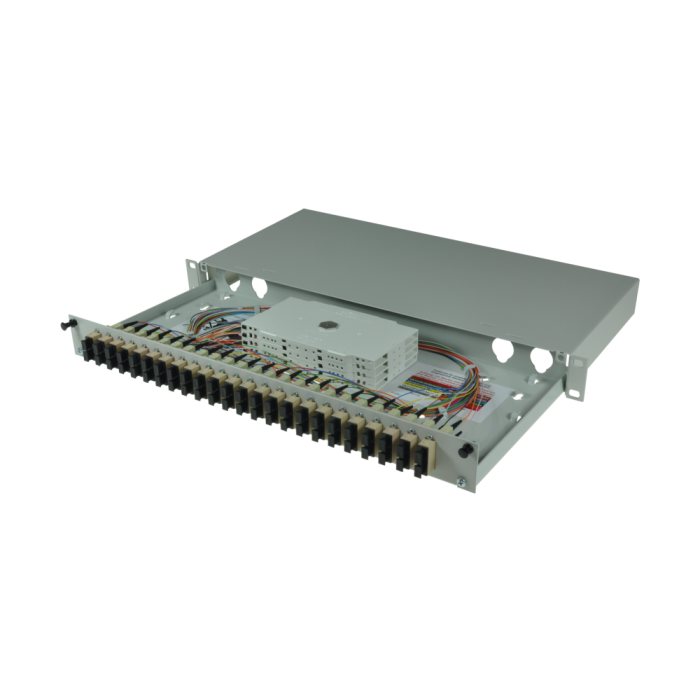

tBL® - LWL Spleißbox 19'' 1HE MM 24x SC Duplex OM2, spleißfertig vorbereitet

Artikelnummer

TBL-F24-24SCD50S

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

LWL Spleißbox 19" 1HE 210mm tief mit Deckel ausziehbar. Für die Aufnahme von bis zu 24 x LWL Duplex Kupplungen. Die Spleißbox ist optional mit farbigen Pigtailsätzen spleißfertig vorbereitet.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Bestückung	24 SC Duplex Kupplungen MM 48 SC Faserpigtails 50µ/125 OM2 2.0m 12 x Farben, spleißfertig vorbereitet 48 Crimpspleißschutz 4 Spleisskassetten 4 Spleisshalter 1 Spleissdeckel 1 Verschraubungen M20 für Kabeleinführung 1 Satz Käfig Muttern + Schrauben (M5)
Alternativbestückung	TBL-F24-xxSCD50yz (siehe unten)
xx	(01 - 24) Anzahl Duplex Kupplungen
y	(S)pleißfertig
z	(O)hne Crimpspleißschutz

tBL® - LWL Spleißbox 19"/1HE ausziehbar 210mm

Gehäuse	Stahlblech, ausziehbare Schublade, Frontplatte abnehmbar
Gehäusefarbe	RAL 7035
Kabeleinführung	Rückseitig: Über jeweils 2x metrische Verschraubungen (links und rechts)
Abmessungen	19'' 1HE 210mm tief

tBL® - LWL Frontplatte für LWL Spleißbox 19" 1HE 24x SC Duplex

Frontplattenfarbe	RAL 7035 lichtgrau glatt matt
Beschriftung	1-24 Siebdruck
Bestückung	Zur Aufnahme von bis zu 24x SC Duplex oder LC Quad Kupplungen

SC Duplex Adapter Keramik mit Flansch, beige

Typ	SC Duplex
Anwendung	Multimode OM2/OM1
Bauform	One-Piece mit Flansch
Einbauform	SC Duplex
Farbe	Beige
Material	Kunststoff
Hülse	Keramik
Klappe	--
Hersteller	tde

LWL SC Simplexsteckverbinder tde Klasse C für 50 oder 62,5/125µ Faser

Stecker Typ	SC Simplex
Gehäuse	Kunststoff, Beige
Ferrule	Keramik, Axial gefedert
Bohrung in der Ferrule	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM2	SC	850 nm	≤ 0.25 dB	0.45 dB	30 dB
62.5/125µ OM1	SC	850 nm	≤ 0.25 dB	0.45 dB

LWL Kabel

Festader	Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
	Nicht korrosive nach IEC 60754-2 und EN 50267
	Flammwidrig nach IEC 60332-3C und EN 50266-2-4
	Komplett trockener Aufbau
	Metallfrei, keine Erdungsprobleme und Potentialverschleppung
	Festadern für eine einfache und direkte Steckermontage

Eigenschaften
Faseranzahl	1 (Tight Buffer)
Ader-Ø	0.9 mm
Adergewicht	1 kg/km
Min. Biegeradius bei Installation	30 mm
Min. Biegeradius Betrieb	30 mm
Absetzbarkeit am Stück	1500 mm
Brandlast	0.15 MJ/m
Temperaturbereiche - Verlegung	-5 bis +50°C
Temperaturbereiche - Betrieb	-20 bis +60°C
Temperaturbereiche - Transport / Lagerung	-25 bis +70°C

Corning LWL 50/125µ OM2 Multimode Faser

Typ	Corning 50/125µ OM2 Multimode Faser
Hersteller	Corning

Optische Spezifikationen
Bandbreite	500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.5 dB/km Bei 1300 nm max. ≤ 0.8 dB/km
Numerische Apertur	0.200 ± 0.015

Abmessungen
Kerndurchmesser	50.0 ± 3.0 µm
Manteldurchmesser	125.0 ± 2.0 µm
Kern-/Mantel-Konzentrizität	≤ 3.0 µm
Mantelunrundheit	< 2.0%
Kernunrundheit	≤ 5.0%
Beschichtungsdurchmesser	245 ± 5 µm
Beschichtungs-/Mantel-Konzentrizität	< 12 µm

Umweltspezifikationen
Umwelttest	Testbedingung	Induzierte Dämpfung 850 nm und 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.20
Temperatur-Feuchtigkeitszyklus	-10°C bis +85°C und 4% bis 98% RH	≤ 0.20
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Zugfestigkeitstest	Die Faser wird auf der gesamten Länge einer Zugbelastung ≥ 100 kpsi (0.7 GN/m²) ausgesetzt.
Länge	Die Faserlängen sind bis zu 1.1 - 8.8 km/Spule erhältlich.

Charakteristische Eigenschaften
Differenz des Brechungsindex	2%
Effektiver Gruppen-Brechungsindex	850 nm: 1.490 1300 nm: 1.486
Korrosions-Faktor (Nd)	20
Abstreifkraft der Faserbeschichtung	Trocken: 2.7N (0.6 lbs) Nass: 14 Tage in 23°C warmem Wasser: 2.7N (0.6 lbs)
Chromatische Dispersion	Nulldispersionswellenlänge (λ₀): 1300 nm ≤ λ₀ ≤ 1320 nm Nulldispersionssteigung (S₀): ≤ 0.101 ps/(nm²*km)

LWL Spleißkassette für bis zu 24x Spleiße

Typ	Spleißkassette
Abmessungen	155 x 92 x 8 mm
Material	Helles ABS, ähnlich RAL 1013

LWL Spleißhalter für 12x Crimpspleißschutz

Typ	Spleißhalter für 12x Crimpspleißschutz
Abmessungen	40 x 26 x 6 mm
Material	Helles ABS, ähnlich RAL 1013

LWL Crimpspleißschutz

Typ	Crimpspleißschutz
Abmessungen	31 x 3 x 1 mm

LWL Kassettendeckel für Spleiß- und Überlängenkassette lang

Typ	Kassettendeckel lang
Abmessungen	155 x 92 x 2 mm
Material	Helles ABS, ähnlich RAL 1013

Kabelbinder

Typ	Kabelbinder
Abmessungen	75 x 2.5 mm

LWL Kabelverschraubung M20, lichtgrau

Typ	Kabelverschraubung M20
Farbe	lichtgrau

LWL Gegenmutter für Kabelverschraubung M20, lichtgrau

Typ	Gegenmutter für Kabelverschraubung M20
Farbe	lichtgrau

Befestigungsset M5 für Spleißboxen

Typ	Befestigungsset M5
	4er Set (Käfigmutter, Linsenschraube, Zierscheibe)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tBL® - tde Basic Link (LWL-Verteiler)
Kategorie	LWL Spleißboxen
Medienobjekte
Steckertyp (Seite 1)	SC Duplex, SC Simplex
Fasertyp	50/125 µm OM2
Typ	SC
Adapterfarbe	Beige
Frontplatte	RAL 7035 lichtgrau glatt matt
Verteilertyp	tBL® - 19“ LWL Verteilerbox
