tBL® - LWL Spleißbox 19'' 1HE SM 24x SC Duplex OS2, spleißfertig vorbereitet

Artikelnummer

TBL-F24-24SCD9S

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

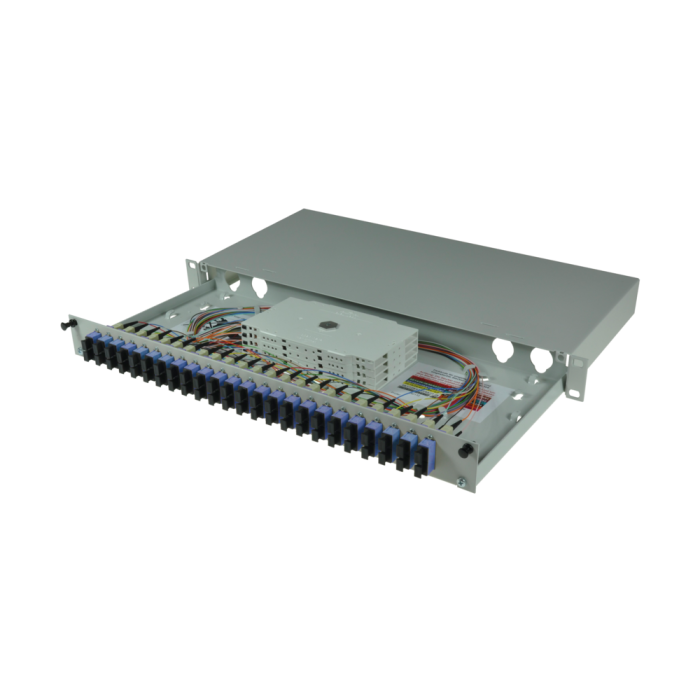

LWL Spleißbox 19" 1HE 210mm tief mit Deckel ausziehbar. Für die Aufnahme von bis zu 24 x LWL Kupplungen. Die Spleißbox ist optional mit farbigen Pigtailsätzen spleißfertig vorbereitet.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Bestückung	24 SC Duplex Kupplungen SM 48 SC Faserpigtails 9µ/125 OS2 2.0m 12 x Farben, spleißfertig vorbereitet 48 Crimpspleißschutz 4 Spleisskassetten 4 Spleisshalter 1 Spleissdeckel 1 Verschraubungen M20 für Kabeleinführung 1 Satz Käfig Muttern + Schrauben (M5)
Alternativbestückung	TBL-F24-xxSCD9yz (siehe unten)
xx	(01 - 24) Anzahl Duplex Kupplungen
y	(S)pleißfertig
z	(O)hne Crimpspleißschutz

tBL® - LWL Spleißbox 19"/1HE ausziehbar 210mm

Gehäuse	Stahlblech, ausziehbare Schublade, Frontplatte abnehmbar
Gehäusefarbe	RAL 7035
Kabeleinführung	Rückseitig: Über jeweils 2x metrische Verschraubungen (links und rechts)
Abmessungen	19'' 1HE 210mm tief

tBL® - LWL Frontplatte für LWL Spleißbox 19" 1HE 24x SC Duplex

Frontplattenfarbe	RAL 7035 lichtgrau glatt matt
Beschriftung	1-24 Siebdruck
Bestückung	Zur Aufnahme von bis zu 24x SC Duplex oder LC Quad Kupplungen

SC Duplex Adapter Keramik mit Flansch, blau

Typ	SC Duplex
Anwendung	Singlemode OS2 PC
Bauform	One-Piece mit Flansch
Einbauform	SC Duplex
Farbe	Blau
Material	Kunststoff
Hülse	Keramik
Klappe	--
Hersteller	tde

LWL SC PC Simplexsteckverbinder tde Klasse C für 09/125µ Faser

Stecker Typ	SC PC Simplex
Gehäuse	Kunststoff, Blau
Ferrule	Keramik, Axial gefedert
Ferrul-Bohrung	125.5 µ
Ferrul-Konzentrizität	≤ 0.6 µ
Steckzyklen	500
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
9/125µ OS2	SC	1550 nm	≤ 0.20 dB	0.45 dB	45 dB

LWL Kabel

Festader	Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
	Nicht korrosive nach IEC 60754-2 und EN 50267
	Flammwidrig nach IEC 60332-3C und EN 50266-2-4
	Komplett trockener Aufbau
	Metallfrei, keine Erdungsprobleme und Potentialverschleppung
	Festadern für eine einfache und direkte Steckermontage

Eigenschaften
Faseranzahl	1 (Tight Buffer)
Ader-Ø	0.9 mm
Adergewicht	1 kg/km
Min. Biegeradius bei Installation	30 mm
Min. Biegeradius Betrieb	30 mm
Absetzbarkeit am Stück	1500 mm
Brandlast	0.15 MJ/m
Temperaturbereiche - Verlegung	-5 bis +50°C
Temperaturbereiche - Betrieb	-20 bis +60°C
Temperaturbereiche - Transport / Lagerung	-25 bis +70°C

Corning LWL Ultra SMF-28® 09/125µ OS2 Singlemode Faser

Typ	Corning Ultra SMF-28^® 09/125µ OS2 Singlemode Faser
Maximale Dämpfung	Bei 1310 nm max. 0.32 dB/km Bei 1383 nm max. 0.32 dB/km Bei 1490 nm max. 0.21 dB/km Bei 1550 nm max. 0.18 dB/km Bei 1625 nm max. 0.20 dB/km
Dämpfung gegen Wellenlänge	Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km
Makrobiege Verlust	Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550 nm; Induzierte Dämpfung: ≤ 0.50 dB Mandrell Radius: 10mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1625 nm; Induzierte Dämpfung: ≤ 1.5 dB Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1550 nm; Induzierte Dämpfung: ≤ 0.05 dB Mandrell Radius: 15mm; Anzahl der Umdrehungen: 10; Wellenlänge: 1625 nm; Induzierte Dämpfung: ≤ 0.30dB Mandrell Radius: 25mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310, 1550, 1625 nm; Induzierte Dämpfung: ≤ 0.01dB
Unterbrechungspunkt	Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB
Kabel Cutoff Wellenlänge (λccf)	λccf ≤ 1260 nm
Modenfelddurchmesser	Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm
Dispersion	Bei 1550 nm = ≤ 18.0 [ps/(nmkm)] Bei 1625 nm = ≤ 22.0 [ps/(nmkm)]
	Dispersions Null-Wellenlänge (λ₀): 1304 nm ≤ λ₀ ≤ 1324 nm Dispersions Null-Neigung (S₀): ≤ 0.092 ps/(nm² *km)
Polarisationsmodendispersion (PMD)	PMD Verbindungsbemessungswert = ≤ 0.04 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km

Maßangaben
Faser Ring	≥ 4.0 m Krümmungsradius
Manteldurchmesser	125.0 ± 0.7 µm
Kern-Mantel Toleranz	≤ 0.5 µm
Mantel Unrundheit	≤ 0.7%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.05
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C bis zu 98% RH	≤ 0.05
Eintauchen in Wasser	23°C ± 2°C	≤ 0.05
Wärmealterung	85°C ± 2°C	≤ 0.05
Betriebstemperaturbereich	-60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa).
Länge	Faserlängen bis zu 63.0 km/Spule verfügbar.

Performance Charakterisierungen
Kerndurchmesser	8.2 µm
Numerische Apertur	0.14
Effektiver Gruppen-Brechungsindex	1310 nm: 1.4676 1550 nm: 1.4682
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N)
Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite)	1310 nm: -77 dB 1550 nm: -82 dB

LWL Spleißkassette für bis zu 24x Spleiße

Typ	Spleißkassette
Abmessungen	155 x 92 x 8 mm
Material	Helles ABS, ähnlich RAL 1013

LWL Spleißhalter für 12x Crimpspleißschutz

Typ	Spleißhalter für 12x Crimpspleißschutz
Abmessungen	40 x 26 x 6 mm
Material	Helles ABS, ähnlich RAL 1013

LWL Crimpspleißschutz

Typ	Crimpspleißschutz
Abmessungen	31 x 3 x 1 mm

LWL Kassettendeckel für Spleiß- und Überlängenkassette lang

Typ	Kassettendeckel lang
Abmessungen	155 x 92 x 2 mm
Material	Helles ABS, ähnlich RAL 1013

Kabelbinder

Typ	Kabelbinder
Abmessungen	75 x 2.5 mm

Befestigungsset M5 für Spleißboxen

Typ	Befestigungsset M5
	4er Set (Käfigmutter, Linsenschraube, Zierscheibe)

LWL Kabelverschraubung M20, lichtgrau

Typ	Kabelverschraubung M20
Farbe	lichtgrau

LWL Gegenmutter für Kabelverschraubung M20, lichtgrau

Typ	Gegenmutter für Kabelverschraubung M20
Farbe	lichtgrau

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tBL® - tde Basic Link (LWL-Verteiler)
Kategorie	LWL Spleißboxen
Medienobjekte
Steckertyp (Seite 1)	SC Duplex, SC Simplex
Fasertyp	09/125 µm OS2
Typ	SC
Adapterfarbe	Blau
Frontplatte	RAL 7035 lichtgrau glatt matt
Verteilertyp	tBL® - 19“ LWL Verteilerbox
