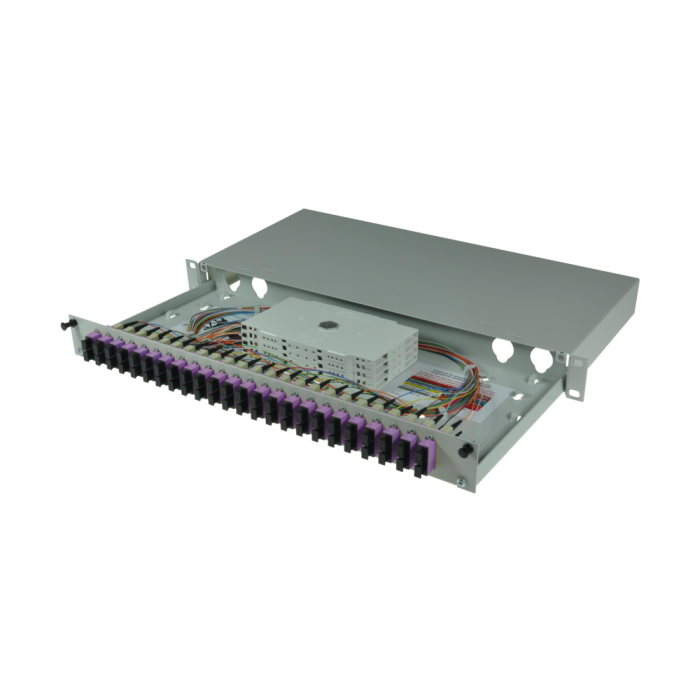

tBL® - LWL Spleißbox 19'' 1HE MM 24x SC Duplex OM4, spleißfertig vorbereitet

Artikelnummer

TBL-F24-24SCD50-4S

Zzgl. 19% USt.

Lieferzeit

5-10 Werktage

LWL Spleißbox 19" 1HE 210mm tief mit Deckel ausziehbar. Für die Aufnahme von bis zu 24 x LWL Duplex Kupplungen. Die Spleißbox ist optional mit farbigen Pigtailsätzen spleißfertig vorbereitet.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Bestückung	24 SC Duplex Kupplungen MM 48 SC Faserpigtails 50µ/125 OM4 2.0m, spleißfertig vorbereitet 48 Crimpspleißschutz 4 Spleisskassetten 4 Spleisshalter 1 Spleissdeckel 1 Verschraubungen M20 für Kabeleinführung 1 Satz Käfig Muttern + Schrauben (M5)
Alternativbestückung	TBL-F24-xxSCD50-4yz (siehe unten)
xx	(01 - 24) Anzahl Duplex Kupplungen
y	(S)pleißfertig
z	(O)hne Crimpspleißschutz

tBL® - LWL Spleißbox 19"/1HE ausziehbar 210mm

Gehäuse	Stahlblech, ausziehbare Schublade, Frontplatte abnehmbar
Gehäusefarbe	RAL 7035
Kabeleinführung	Rückseitig: Über jeweils 2x metrische Verschraubungen (links und rechts)
Abmessungen	19'' 1HE 210mm tief

tBL® - LWL Frontplatte für LWL Spleißbox 19" 1HE 24x SC Duplex

Frontplattenfarbe	RAL 7035 lichtgrau glatt matt
Beschriftung	1-24 Siebdruck
Bestückung	Zur Aufnahme von bis zu 24x SC Duplex oder LC Quad Kupplungen

SC Duplex Adapter Keramik mit Flansch, magenta

Typ	SC Duplex
Anwendung	Multimode OM4
Bauform	One-Piece mit Flansch
Einbauform	SC Duplex
Farbe	Magenta
Material	Kunststoff
Hülse	Keramik
Klappe	--
Hersteller	tde

LWL SC Simplexsteckverbinder tde Klasse C für 50/125µ OM4 Faser

Stecker Typ	SC Simplex
Gehäuse	Kunststoff, Magenta
Ferrule	Keramik, Axial gefedert
Ferrul-Bohrung	127 µm
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	150 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM4	SC	850 nm	≤ 0.25 dB	0.45 dB	30 dB

LWL Kabel

Festader	Raucharm (IEC 61034 und EN 50268) und halogenfrei (LS0H)
	Nicht korrosive nach IEC 60754-2 und EN 50267
	Flammwidrig nach IEC 60332-3C und EN 50266-2-4
	Komplett trockener Aufbau
	Metallfrei, keine Erdungsprobleme und Potentialverschleppung
	Festadern für eine einfache und direkte Steckermontage

Eigenschaften
Faseranzahl	1 (Tight Buffer)
Ader-Ø	0.9 mm
Adergewicht	1 kg/km
Min. Biegeradius bei Installation	30 mm
Min. Biegeradius Betrieb	30 mm
Absetzbarkeit am Stück	1500 mm
Brandlast	0.15 MJ/m
Temperaturbereiche - Verlegung	-5 bis +50°C
Temperaturbereiche - Betrieb	-20 bis +60°C
Temperaturbereiche - Transport / Lagerung	-25 bis +70°C

Corning LWL ClearCurve® 50/125µ OM4 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM4 Multimode Faser
Optimierte Datenrate über Entfernung	40/100 Gb/s über 170 m* 10 Gb/s über 550 m 1 Gb/s über 1100 m
Normen	ISO/IEC 11801: Typ OM4 Faser IEC 60793-2-10: Typ A1a.3 Faser TIA/EIA: 492AAAD ITU: ITU G651.1
*	Standard Entfernungen von 150m für OM4 und 100m für OM3 sind in der 40G/100G IEEE 802.3ba spezifiziert; Corning Fasern werden nach strengen Dispersion Spezifikationen hergestellt und eignen sich somit für größere Entfernungen (unter der Annahme: Kabeldämpfung ≤ 3.0 dB/km und Stecker 1.0 dB für OM3. Diese Werte sind als Standard für OM4 erforderlich).

Optische Spezifikationen
Bandbreite	Hohe Leistung EMB* (MHz.km): 4700 nur bei 850 nm Übliche Performance EMB** (MHz.km): 3500 bei 850 nm / 500 bei 1300 nm
Dämpfung	Bei 850 nm max. ≤ 2.3 dB/km Bei 1300 nm max. ≤ 0.6 dB/km
Makrobiege Verlust	Mandrell Radius (mm): 37.5 / 15 / 7.5 Anzahl der Umdrehungen: 100 / 2 / 2 Induzierte Dämpfung (dB) bei 850 nm: ≤ 0.05 / ≤ 0.1 / ≤ 0.2 Induzierte Dämpfung (dB) bei 1300 nm: ≤ 0.15 / ≤ 0.3 / ≤ 0.5
Numerische Apertur	0.200 ± 0.015
*	Gesichert durch miniEMBc, TIA/EIA 455-220A und IEC 60793-1-49, für hochleistungs Laser basierte Systeme (bis zu 10Gb/s).
**	OFL BW, durch TIA/EIA 455-204 und IEC 60793-1-41, für übliche und LED basierte Systeme (normalerweise bis zu 100 Mb/s).

Maßangaben
Kerndurchmesser	50.0 ± 2.5 µm
Manteldurchmesser	125.0 ± 1.0 µm
Kern-Mantel Toleranz	≤ 1.5 µm
Mantel Unrundheit	≤ 1.0%
Kern Unrundheit	≤ 5.0%
Beschichtungsdurchmesser	242 ± 5 µm
Mantel- Beschichtungstoleranz	< 12 µm

Temperatur
Umwelt-Test	Prüfbedingung	Induzierte Dämpfung 850 nm & 1300 nm (dB/km)
Temperaturabhängigkeit	-60°C bis +85°C	≤ 0.10
Umdrehungen bei Luftfeuchtigkeit	-10°C bis +85°C und 4% bis 98% RH	≤ 0.10
Eintauchen in Wasser	23°C ± 2°C	≤ 0.20
Wärmealterung	85°C ± 2°C	≤ 0.20
Hohe Luftfeuchtigkeit	85°C bei 85% RH	≤ 0.20
Betriebstemperaturbereich: -60°C bis +85°C

Mechanische Spezifikationen
Abnahmeprüfung	Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GN/m²).
Länge	Faserlängen bis zu 17.6 km/Spule verfügbar.

Performance Charakterisierungen
Brechungsindex Differenz	1%
Effektiver Gruppen-Brechungsindex	850 nm: 1.480 1300 nm: 1.479
Dauerfestigkeit Parameter (nd)	20
Abmantelungskraft	Trocken: 0.6 lbs (2.7N) Nass: 14 Tage in 23°C Wasser eingewichen: 0.6 lbs (2.7N)
Chromatische Dispersion	Dispersions Null-Wellenlänge (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Dispersions Null-Neigung (S0): ≤ 0.101 ps/(nm²*km)

LWL Spleißkassette für bis zu 24x Spleiße

Typ	Spleißkassette
Abmessungen	155 x 92 x 8 mm
Material	Helles ABS, ähnlich RAL 1013

LWL Spleißhalter für 12x Crimpspleißschutz

Typ	Spleißhalter für 12x Crimpspleißschutz
Abmessungen	40 x 26 x 6 mm
Material	Helles ABS, ähnlich RAL 1013

LWL Crimpspleißschutz

Typ	Crimpspleißschutz
Abmessungen	31 x 3 x 1 mm

LWL Kassettendeckel für Spleiß- und Überlängenkassette lang

Typ	Kassettendeckel lang
Abmessungen	155 x 92 x 2 mm
Material	Helles ABS, ähnlich RAL 1013

Kabelbinder

Typ	Kabelbinder
Abmessungen	75 x 2.5 mm

LWL Kabelverschraubung M20, lichtgrau

Typ	Kabelverschraubung M20
Farbe	lichtgrau

LWL Gegenmutter für Kabelverschraubung M20, lichtgrau

Typ	Gegenmutter für Kabelverschraubung M20
Farbe	lichtgrau

Befestigungsset M5 für Spleißboxen

Typ	Befestigungsset M5
	4er Set (Käfigmutter, Linsenschraube, Zierscheibe)

Mehr Informationen

Mehr Informationen
Lieferzeit	5-10 Werktage
Hersteller	tde
Systeme	tBL® - tde Basic Link (LWL-Verteiler)
Kategorie	LWL Spleißboxen
Medienobjekte
Steckertyp (Seite 1)	SC Duplex, SC Simplex
Fasertyp	50/125 µm OM4
Typ	SC
Adapterfarbe	Magenta
Frontplatte	RAL 7035 lichtgrau glatt matt
Verteilertyp	tBL® - 19“ LWL Verteilerbox
