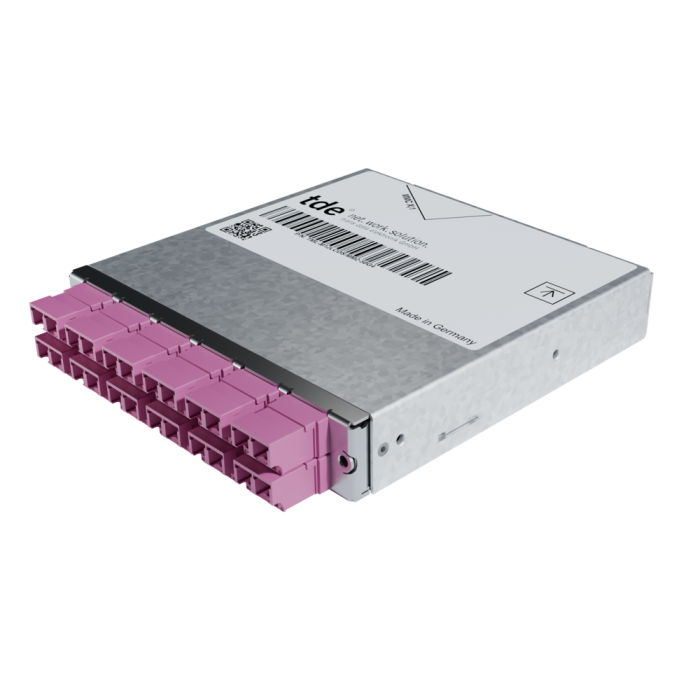

tML® 24+ - LWL Modul 1x 24F MMC/12x LC Duplex m. Shutter 50/125µ OM4

Artikelnummer

TML-M12LCDS/MM2-50G4

Lieferzeit

5-10 Werktage

Das tML® 24+ – LWL Modul MMC ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen. Das tML® 24 Modul kann nur zusammen mit dem tML® HD Patchkabel eingesetzt werden.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Eingang	1 x MMCFemale Kupplungen rückseitig
Ausgang	12 x LC Duplex Kupplungen mit selbstschließenden Shuttern (magenta) frontseitig
Tests	Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

tML® - Modulgehäuse, Edelstahl

Gehäuse	Stahlblech verzinkt
Frontplattenfarbe	Edelstahl
Abmessungen	110 x 108 x 20 mm

LWL Adapter MMC ohne Flansch, grün (APC)

Typ	MMC
Anwendung	APC
Bauform	ohne Flansch
Farbe	Grün
Material	Kunststoff
Hersteller	US Conec

LWL Premium Steckverbinder MMC24 APC ohne Pins tde Klasse B für MM 50/125µ OM4

Stecker
Stecker	MMC APC Female (grün)
Ferrule	24x MM Elite
Tüllenfarbe	Rot
Hersteller	tde/US Conec

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM4	MMC APC	850 nm	≤ 0.12 dB	0.25 dB	35 dB

LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, magenta

Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.

Typ	LC Duplex
Anwendung	Multimode OM4
Bauform	One-Piece ohne Flansch
Einbauform	SC Simplex
Farbe	Magenta
Gehäuse Material	Kunststoff
Hülse	Keramik
Selbstschließende Shutter Material	Metall
Selbstschließende Shutter Schutz	Staub und Laserlicht
Hersteller	tde

LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM4 Faser

Stecker Typ	LC Unibody Simplex
Gehäuse	Kunststoff, Magenta
Ferrule	Keramik, Axial Gefedert
Ferrul-Bohrung	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM4	LC	850 nm	≤ 0.07 dB	0.15 dB	35 dB

IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.

Draka LWL MaxCap-BB-OM4 Multimode Faser

Typ	Draka OM4 50/125µm biegeoptimierte Multimode Faser (C32)

Standards und Normen	IEC 60793-2-10 Kategorie A1a.3	ITU G.651.1	TIA/EIA-492 AAAD
	ISO/IEC 11801 Kategorie OM4	EN 60793-2-10 Kategorie A1a.3	ANSI/TIA/EIA-568.C
	ISO/IEC 24764	EN 50173-1 Kategorie OM4	IEEE 802.3

Dämpfung gemäß IEC 60793-1-40
Maximale Dämpfung des Kabels bei 850 nm	≤ 3.0 dB/km
Maximale Dämpfung des Kabels bei 1300 nm	≤ 1.0 dB/km
Maximale Dämpfung der Faser (nur Planungswert) bei 850 nm	≤ 2.5 dB/km
Maximale Dämpfung der Faser (nur Planungswert) bei 1300 nm	≤ 0.8 dB/km
Inhomogenität des OTDR-Schriebs für zwei beliebige 1000 Meter Längen	Max. 0.1 dB/km

Bandbreite und Brechungsindex gemäß IEC 60793-1-41
OFL-Wert bei 850 nm	≥ 3500 MHz*km
OFL-Wert bei 1300 nm	≥ 500 MHz*km
Effektive Modale Bandbreite (EMB) Effektive Modale Bandbreite ist nachgewiesen durch Differential Mode Delay (DMD) Messung gemäß IEC 60793-1-49	≥ 4700 MHz*km
Gruppen-Brechungsindex bei 850 nm	1.482
Gruppen-Brechungsindex bei 1300 nm	1.477

Fasereigenschaften gemäß IEC 60793-1
Attribute	Messmethode	Grenzwerte
Kerndurchmesser	IEC/EN 60793-1-20	50 ± 2 µm
Manteldurchmesser	IEC/EN 60793-1-20	125.0 ± 1.0 µm
Mantel-Unrundheit	IEC/EN 60793-1-20	≤ 0.7%
Kern-Unrundheit	IEC/EN 60793-1-20	≤ 5%
Kern-Mantel Konzentrizitätsfehler	IEC/EN 60793-1-20	≤ 1 µm
Primärcoating-Durchmesser - ungefärbt	IEC/EN 60793-1-21	242 ± 5 µm
Primärcoating-Durchmesser - gefärbt	IEC/EN 60793-1-21	250 ± 15 µm
Primärcoating-Unrundheit	IEC/EN 60793-1-21	≤ 5%
Primärcoating-Mantel Konzentrizitätsfehler	IEC/EN 60793-1-21	≤ 6 µm
Zugfest-Stärke	IEC/EN 60793-1-30	≥ 0.7 GPa (≈ 1 %)
Typische durchschnittliche Abziehkraft	IEC/EN 60793-1-32	1.7 N
Abziehkraft (Spitzenwert)	IEC/EN 60793-1-32	1.3 N ≤ Fpeak.strip ≤ 8.9 N
Numerische Apertur	IEC/EN 60793-1-43	0.200 ± 0.015
