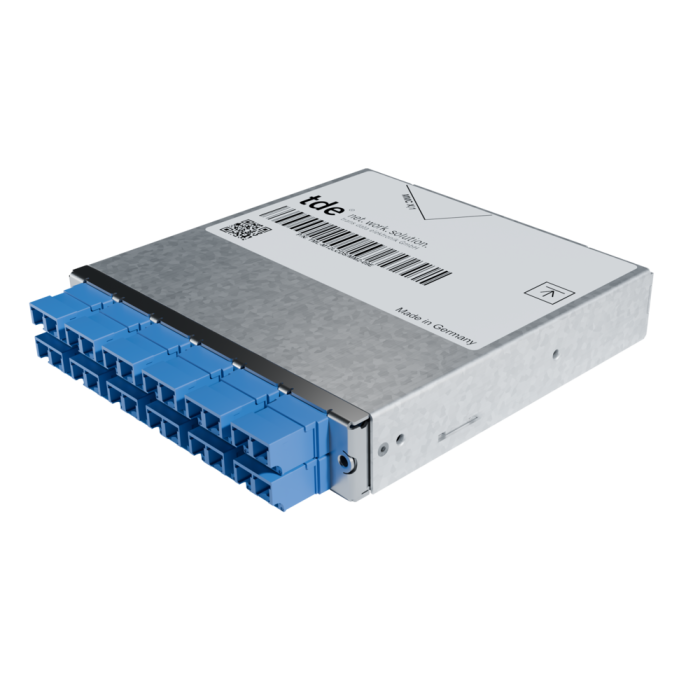

tML® 24+ - LWL Modul 1x 24F MMC/12x LC Duplex m. Shutter 9/125µ OS2
Artikelnummer
TML-M12LCDS/MM2-09E
Das tML® 24+ – LWL Modul MMC ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen. Das tML® 24 Modul kann nur zusammen mit dem tML® HD Patchkabel eingesetzt werden.
| Eingang | 1 x MMC Female Kupplungen rückseitig |
| Ausgang | 12 x LC Duplex Kupplungen mit selbstschließenden Shuttern (blau) frontseitig |
| Tests |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
| QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
tML® - Modulgehäuse, Edelstahl
| Gehäuse | Stahlblech verzinkt |
| Frontplattenfarbe | Edelstahl |
| Abmessungen | 110 x 108 x 20 mm |
LWL Adapter MMC ohne Flansch, grün (APC)
| Typ | MMC |
| Anwendung | APC |
| Bauform | ohne Flansch |
| Farbe | Grün |
| Material | Kunststoff |
| Hersteller | US Conec |
LWL Premium Steckverbinder MMC24 APC ohne Pins tde Klasse B für SM 9/125µ OS2
| Stecker | MMC APC Female (grün) |
| Ferrule | 24x SM Elite |
| Tüllenfarbe | Rot |
| Hersteller | tde/US Conec |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ OS2 |
MMC APC |
1550 nm |
≤ 0.10 dB |
0.25 dB | 75 dB |
LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, blau
Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.
| Typ | LC Duplex |
| Anwendung | Singlemode PC |
| Bauform | One-Piece ohne Flansch |
| Einbauform | SC Simplex |
| Farbe | Blau |
| Gehäuse Material | Kunststoff |
| Hülse | Keramik |
| Selbstschließende Shutter Material | Metall |
| Selbstschließende Shutter Schutz | Staub und Laserlicht |
| Hersteller | tde |
LWL LC UPC Simplexsteckverbinder tde Klasse B für 09/125µ Faser
| Stecker Typ | LC UPC Unibody Simplex |
| Gehäuse | Kunststoff, Blau |
| Ferrule | Keramik, Axial Gefedert |
| Ferrul-Bohrung | 125.5 µ |
| Ferrul-Konzentrizität | ≤ 0.6 µ |
| Steckzyklen | ca. 500 |
| Betriebstemperatur | -40°C bis +75°C |
| Zugentlastung bis | 100 N |
| Hersteller | tde |
| Faser | Typ | Wellenlänge | Einfügedämpfung typ. | Einfügedämpfung max. | Rückflussdämpfung min. |
|---|---|---|---|---|---|
| 9/125µ | LC UPC | 1550 nm | ≤ 0.10 dB | 0.25 dB | 55 dB |
IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.
Corning LWL SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser
| Typ | Corning SMF-28e+® 09/125µ OS2 G.652.D Singlemode Faser |
| Maximale Dämpfung | Bei 1310 nm max. 0.33 - 0.35 dB/km Bei 1383 ± 3 nm max. 0.31 - 0.35 dB/km Bei 1490 nm max. 0.21 - 0.24 dB/km Bei 1550 nm max. 0.19 - 0.20 dB/km Bei 1625 nm max. 0.20 - 0.23 dB/km |
| Dämpfung gegen Wellenlänge | Bereich: 1285 - 1330 mm; Ref. λ: 1310 nm; Max. α Differenz: 0.03 dB/km Bereich: 1525 - 1575 mm; Ref. λ: 1550 nm; Max. α Differenz: 0.02 dB/km |
| Makrobiege Verlust | Mandrell Durchmesser: 32mm; Anzahl der Umdrehungen: 1; Wellenlänge: 1550nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1310nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 50mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1550nm; Induzierte Dämpfung: ≤ 0.03 dB Mandrell Durchmesser: 60mm; Anzahl der Umdrehungen: 100; Wellenlänge: 1625nm; Induzierte Dämpfung: ≤ 0.03dB |
| Unterbrechungspunkt | Wellenlänge: 1310 nm; Unterbrechungspunkt: ≤ 0.05 dB Wellenlänge: 1550 nm; Unterbrechungspunkt: ≤ 0.05 dB |
| Kabel Cutoff Wellenlänge (λccf) | λccf ≤ 1260 nm |
| Modenfelddurchmesser | Bei 1310 nm = 9.2 ± 0.4 µm Bei 1550 nm = 10.4 ± 0.5 µm |
| Dispersion | Bei 1550 nm = ≤ 18.0 [ps/(nm*km)] Bei 1625 nm = ≤ 22.0 [ps/(nm*km)] |
| Dispersions Null-Wellenlänge (λ0): 1310 nm ≤ λ0 ≤ 1324 nm Dispersions Null-Neigung (S0): ≤ 0.092 ps/(nm² *km) |
|
| Polarisationsmodendispersion (PMD) | PMD Verbindungsbemessungswert = ≤ 0.06 ps/√km Maximal einzelne Faser = ≤ 0.1 ps/√km |
| Normen | ITU-T Normempfehlung G.652 (Tabellen A, B, C, und D) IEC Spezifikationen 60793-2-50 Typ B1.3 TIA/EIA 492-CAAB Telcordia allgemeine Anforderungen GR-20-CORE ISO 11801 OS2 |
| Faser Ring | ≥ 4.0 m Krümmungsradius |
| Manteldurchmesser | 125.0 ± 0.7 µm |
| Kern-Mantel Toleranz | ≤ 0.5 µm |
| Mantel Unrundheit | ≤ 0.7% |
| Beschichtungsdurchmesser | 242 ± 5 µm |
| Mantel- Beschichtungstoleranz | < 12 µm |
| Umwelt-Test | Prüfbedingung | Induzierte Dämpfung 1310 nm, 1550 nm & 1625 nm |
|---|---|---|
| Temperaturabhängigkeit | -60°C bis +85°C | ≤ 0.05 |
| Umdrehungen bei Luftfeuchtigkeit | -10°C bis +85°C bis zu 98% RH | ≤ 0.05 |
| Eintauchen in Wasser | 23°C ± 2°C | ≤ 0.05 |
| Wärmealterung | 85°C ± 2°C | ≤ 0.05 |
| Betriebstemperaturbereich | -60°C bis +85°C |
| Abnahmeprüfung | Die gesamte Faserlänge ist einer Zugspannung ausgesetzt ≥ 100 kpsi (0.7 GPa). |
| Länge | Faserlängen bis zu 63.0 km/Spule verfügbar. |
| Kerndurchmesser | 8.2 µm |
| Numerische Apertur | 0.14 |
| Dispersions Null-Wellenlänge (λ0) | 1317 nm |
| Dispersions Null-Neigung (S0) | 0.088 ps/(nm²*km) |
| Effektiver Gruppen-Brechungsindex | 1310 nm: 1.4676 1550 nm: 1.4682 |
| Dauerfestigkeit Parameter (nd) | 20 |
| Abmantelungskraft | Trocken: 0.6 lbs (3N) Nass: 14 Tage Raumtemperatur: 0.6 lbs (3N) |
| Rayleigh Rückstreukoeffizient (für 1 ns Impulsbreite) | 1310 nm: -77 dB 1550 nm: -82 dB |
| Lieferzeit | 5-10 Werktage |
|---|---|
| Hersteller | tde |
| Medienobjekte | |
| Fasertyp | 09/125 µm OS2 |
| Typ | LC |
