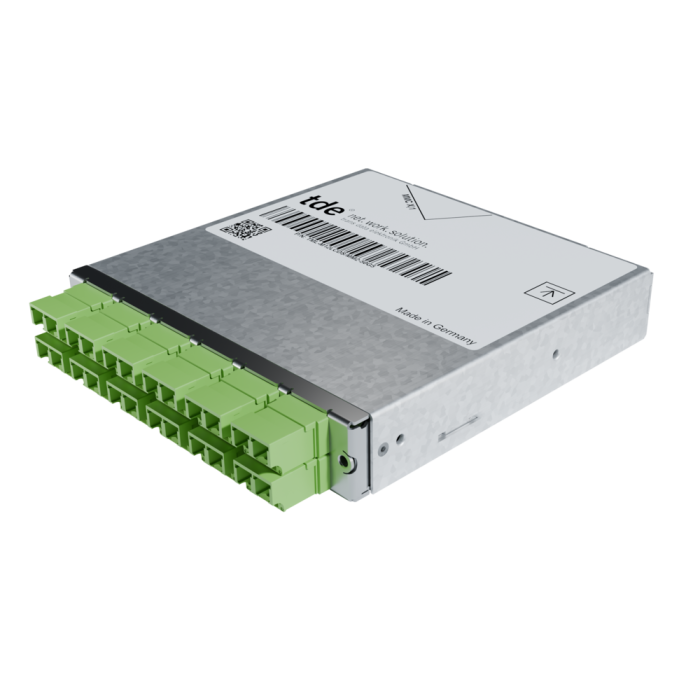

tML® 24+ - LWL Modul 1x 24F MMC ohne Pins/12x LC Duplex m. Shutter 50/125µ OM5

Artikelnummer

TML-M12LCDS/MM2-50G5

Lieferzeit

5-10 Werktage

Das tML® 24+ – LWL Modul MMC ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen. Das tML® 24 Modul kann nur zusammen mit dem tML® HD Patchkabel eingesetzt werden.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Eingang	1 x MMCFemale Kupplungen rückseitig
Ausgang	6 x LC Quad Kupplungen (limegreen) frontseitig
Tests	Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar
	QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000

tML® - Modulgehäuse, Edelstahl

Gehäuse	Stahlblech verzinkt
Frontplattenfarbe	Edelstahl
Abmessungen	110 x 108 x 20 mm

LWL Adapter MMC ohne Flansch, grün (APC)

Typ	MMC
Anwendung	APC
Bauform	ohne Flansch
Farbe	Grün
Material	Kunststoff
Hersteller	US Conec

LWL Premium Steckverbinder MMC24 APC ohne Pins tde Klasse B für MM 50/125µ OM5

Stecker
Stecker	MMC APC Female (grün)
Ferrule	24x MM Elite
Tüllenfarbe	Rot
Hersteller	tde/US Conec

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM5	MMC APC	850 nm	≤ 0.11 dB	0.25 dB	35 dB

LC Duplex Adapter Keramik ohne Flansch mit selbstschließenden Shuttern, limegreen

Wenn der Steckverbinder in den Adapter eingesetzt wird, öffnen sich die inneren Shutter automatisch. Die Ferrule wird dabei nicht berührt. Sobald der Steckverbinder entfernt wird, schließen sich die inneren Shutter automatisch wieder.

Typ	LC Duplex
Anwendung	Multimode OM5
Bauform	One-Piece ohne Flansch
Einbauform	SC Simplex
Farbe	Limegreen
Gehäuse Material	Kunststoff
Hülse	Keramik
Selbstschließende Shutter Material	Metall
Selbstschließende Shutter Schutz	Staub und Laserlicht
Hersteller	tde

LWL LC Simplexsteckverbinder tde Klasse B für 50/125µ OM5 Faser

Stecker Typ	LC Unibody Simplex
Gehäuse	Kunststoff, Limegreen
Ferrule	Keramik, Axial Gefedert
Ferrul-Bohrung	126 µ
Steckzyklen	1.000
Betriebstemperatur	-40°C bis +75°C
Zugentlastung bis	100 N
Hersteller	tde

Optische Performance
Faser	Typ	Wellenlänge	Einfügedämpfung typ.	Einfügedämpfung max.	Rückflussdämpfung min.
50/125µ OM5	LC	850 nm	≤ 0.10 dB	0.30 dB	35 dB

IL bei 97% gemessen nach IEC 61300-3-4 unter Laborbedingungen.

Corning LWL ClearCurve® 50/125µ OM5 Multimode Faser

Typ	Corning ClearCurve^®50/125µ OM5 Multimode Faser (IEC 60793-2-10 type A1a.4b konform)
Kerndurchmesser	50 μm +/- 2.5 μm
Manteldurchmesser	125 μm +/- 1 μ

Geometrische Eigenschaften
Kern Unrundheit	< 5 %
Mantel Unrundheit	< 1 %
Kern-Mantel Toleranz	< 1.5 μm
Mantel- Beschichtungstoleranz	< 12 μm
Screen Test	≥ 0.7 GPa (100 kpsi)

Übertragungseigenschaften
Dämpfung, max. 850 nm (Faser im Kabel)	2.5 dB/km
Dämpfung, max. 953 nm (Faser im Kabel)	1.8 dB/km
Dämpfung, max. 1300 nm (Faser im Kabel)	0.7 dB/km
Dämpfung, max. 850 nm (Faser)	2.34 dB/km
Dämpfung, max. 953 nm (Faser)	1.7 dB/km
Dämpfung, max. 1300 nm (Faser)	0.64 dB/km
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm	≤ 0.5 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 100 Umdrehungen, 37.5 mm	≤ 0.5 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm	≤ 0.1 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 15 mm	≤ 0.3 dB (bei 1300 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm	≤ 0.3 dB (bei 850 nm)
Makrobending, induzierte Dämpfung 2 Umdrehungen, 7.5 mm	≤ 0.5 dB (bei 1300 nm)
Bandbreite (OFL), min. 850 nm	3500 MHz x km
Bandbreite (OFL), min. 953 nm	1850 MHz x km
Bandbreite (OFL), min. 1300 nm	500 MHz x km
Effective modal Bandwidth-length product min. 850 nm	4700 MHz x km
Effective modal Bandwidth-length product min. 953 nm	2470 MHz x km
Numerische Apertur	0.200 +/- 0.015
Effektiver Gruppen-Brechungsindex 850 nm	1.482
Effektiver Gruppen-Brechungsindex 1300 nm	1.477
